品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | Q41T |
| 材质 : | 陶瓷 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN50-500（mm） |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 水 |

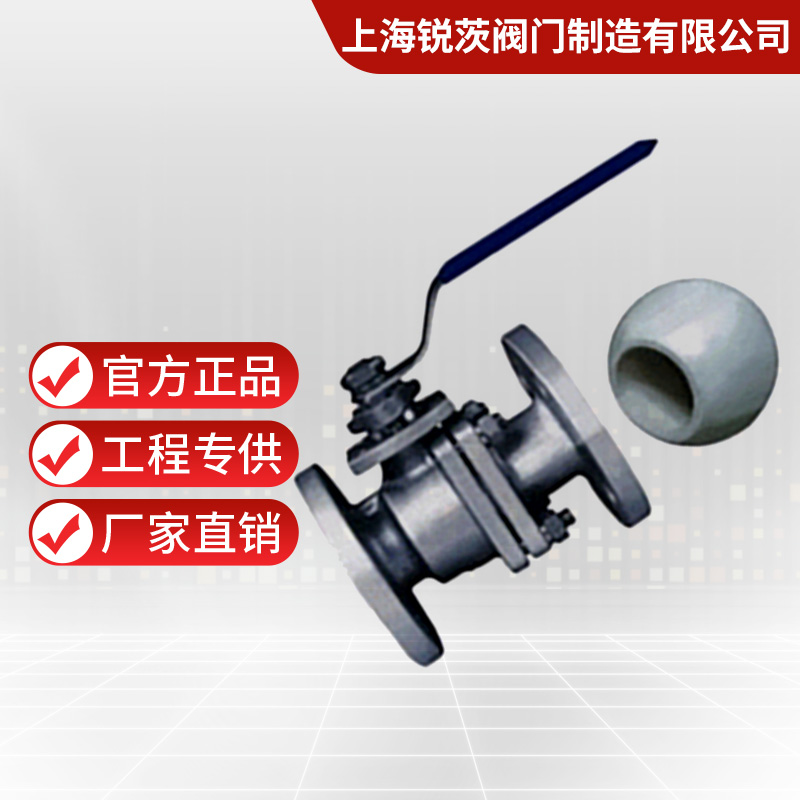

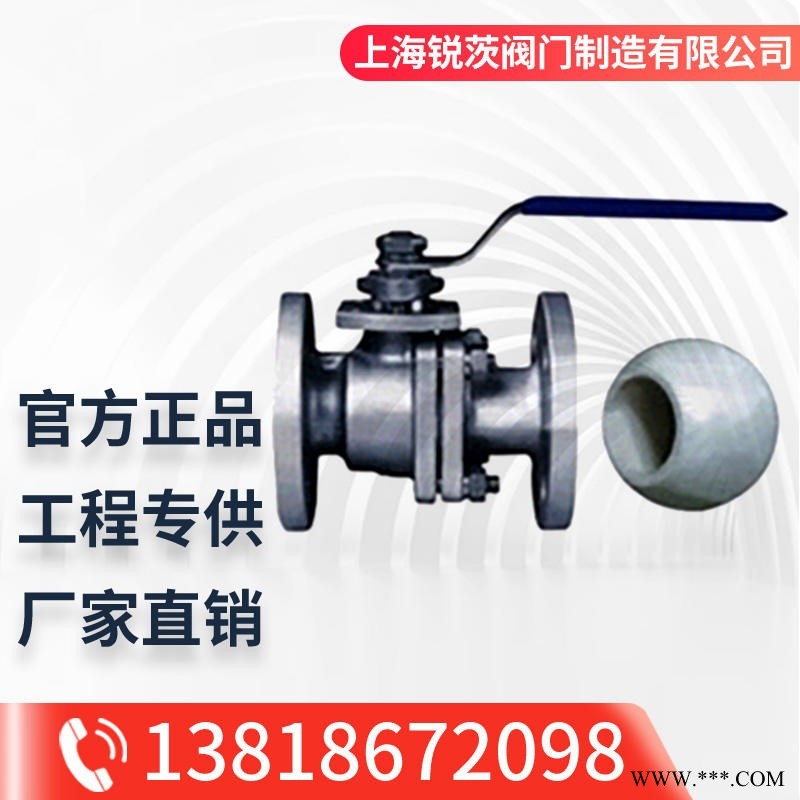

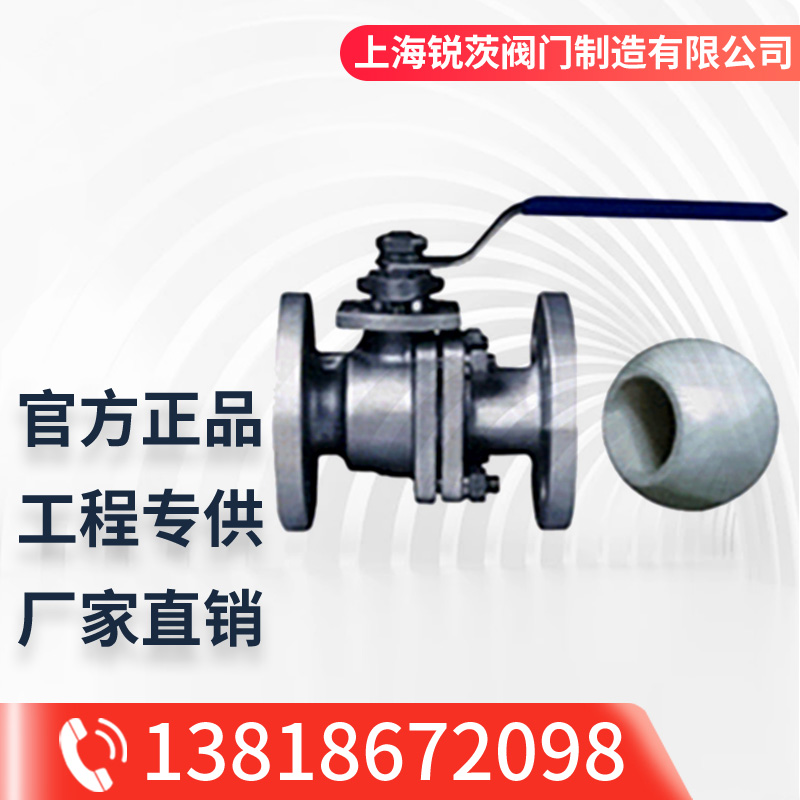

陶瓷球阀具有超强的耐腐蚀、耐高温、耐磨损及耐冲蚀等显著特点。广泛应用于石化、冶金、造纸、电站、炼油等行业的各类酸碱盐气体、液体、高温蒸汽和泥浆输送系统中。是强腐蚀场合下钛金属阀、蒙乃尔阀的理想替代产品。氧化锆陶瓷球阀具有成本低，运行经济性高和寿命长（是钛阀的2～4倍）的优点。其驱动方式有手动、气动、气动一弹簧复位、电动等。并可按用户的要求设计各类特殊陶瓷阀门。适用于各种酸、碱、盐类液体、气体介质环境，硬密封阀尤其适用于带颗粒、纤维状介质环境。
陶瓷球阀 设计标准
设计依据 | GB | API | ASME |
设计标准 | GB/T12237 | API6D | ASME B16.34 |
结构长度 | GB/T12221 | API6D | ASME B16.10 |
连接法兰 | GB/T9113 JB/T79 | ASME B16.5、B16.47 | |
试验和检验 | JB/T9092 | API6D | API598 |
陶瓷球阀 试验压力
公称压力PN | 常温 工作压力 | 壳体试验压力 | 气密性试验压力 | 高压密封试验压力 |
1.6 | 1.6 | 2.4 | 0.6 | 1.76 |
2.5 | 2.5 | 3.8 | 0.6 | 2.75 |
4 | 4 | 6 | 0.6 | 4.4 |
6.4 | 6.4 | 9.6 | 0.6 | 7.1 |
Class150 | 2 | 3 | 0.6 | 2.2 |
Class300 | 5 | 7.5 | 0.6 | 5.5 |
陶瓷球阀 主要连接尺寸
型号 | PN | 主要尺寸(mm) | |||||||
DN | D | D1 | D2 | b | f | L | n-d | ||
Q41TC Q341TC Q641TC Q941TC | 1.0MPa | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4×14 |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4×14 | ||
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4×14 | ||
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4×18 | ||
40 | 145 | 110 | 85 | 18 | 3 | 165 | 4×18 | ||
50 | 160 | 125 | 100 | 20 | 3 | 203 | 4×18 | ||
65 | 180 | 145 | 120 | 20 | 3 | 222 | 4×18 | ||
80 | 195 | 160 | 135 | 22 | 3 | 241 | 4×18 | ||
100 | 215 | 180 | 155 | 22 | 3 | 305 | 8×18 | ||
125 | 245 | 210 | 185 | 24 | 3 | 356 | 8×18 | ||
150 | 280 | 240 | 210 | 24 | 3 | 394 | 8×23 | ||
200 | 335 | 295 | 265 | 26 | 3 | 457 | 8×23 | ||
250 | 390 | 350 | 320 | 28 | 3 | 533 | 12×23 | ||
300 | 440 | 400 | 368 | 28 | 4 | 610 | 12×23 | ||
1.6MPa | 15 | 95 | 65 | 45 | 14 | 2 | 130 | 4×14 | |
20 | 105 | 75 | 55 | 14 | 3 | 130 | 4×14 | ||
25 | 115 | 85 | 65 | 14 | 3 | 140 | 4×14 | ||
32 | 135 | 100 | 78 | 16 | 3 | 165 | 4×18 | ||
40 | 145 | 110 | 85 | 16 | 3 | 165 | 4×18 | ||
50 | 160 | 125 | 100 | 16 | 3 | 203 | 4×18 | ||
65 | 180 | 145 | 120 | 18 | 3 | 222 | 4×18 | ||
80 | 195 | 150 | 135 | 20 | 3 | 241 | 8×18 | ||
100 | 215 | 180 | 155 | 20 | 3 | 305 | 8×18 | ||
125 | 245 | 210 | 185 | 22 | 3 | 356 | 8×18 | ||
150 | 280 | 240 | 210 | 24 | 3 | 394 | 8×22 | ||
200 | 335 | 295 | 265 | 26 | 3 | 457 | 12×22 | ||
250 | 405 | 355 | 320 | 30 | 3 | 533 | 12×25 | ||
300 | 460 | 410 | 375 | 30 | 4 | 610 | 12×25 | ||
2.5MPa | 15 | 95 | 65 | 45 | 16 | 2 | 130 | 4×14 | |
20 | 105 | 75 | 55 | 16 | 2 | 130 | 4×14 | ||
25 | 115 | 85 | 65 | 16 | 2 | 140 | 4×14 | ||
32 | 135 | 100 | 78 | 18 | 2 | 165 | 4×18 | ||
40 | 145 | 110 | 85 | 18 | 3 | 165 | 4×18 | ||
50 | 160 | 125 | 100 | 20 | 3 | 203 | 4×18 | ||
65 | 180 | 145 | 120 | 22 | 3 | 222 | 8×18 | ||
80 | 195 | 160 | 135 | 22 | 3 | 241 | 8×18 | ||
100 | 230 | 190 | 160 | 24 | 3 | 305 | 8×23 | ||
125 | 270 | 220 | 188 | 28 | 3 | 356 | 8×25 | ||
150 | 300 | 250 | 218 | 30 | 3 | 394 | 8×25 | ||
200 | 360 | 310 | 278 | 34 | 3 | 457 | 12×25 | ||
250 | 425 | 370 | 332 | 36 | 3 | 533 | 12×30 | ||
300 | 485 | 430 | 390 | 40 | 4 | 610 | 16×30 | ||
