| 品牌 : | 锐茨 | 型号 : | Q947F |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN125-500 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 电子 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 水 |

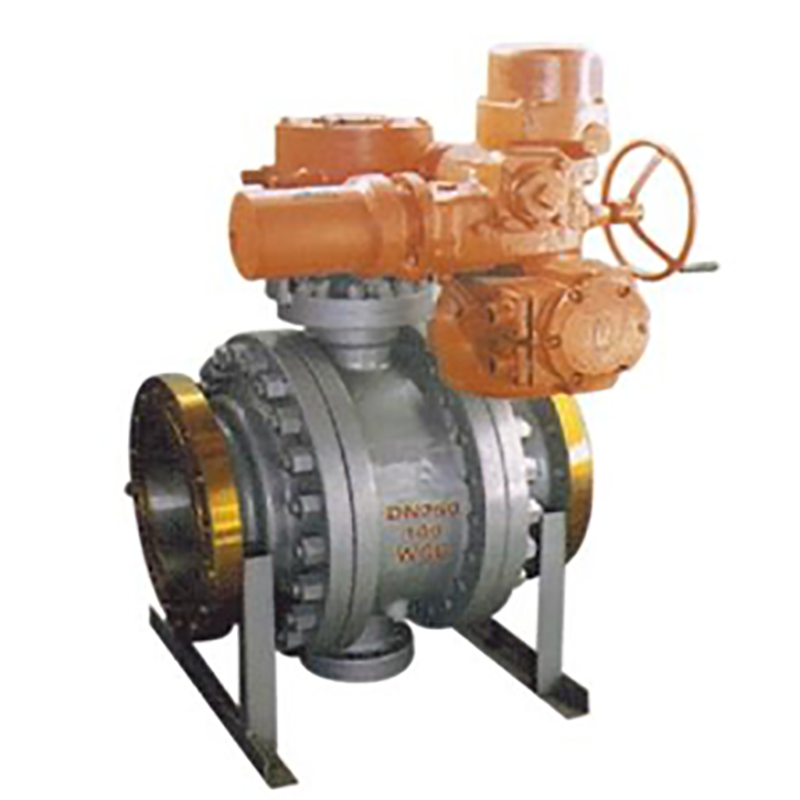

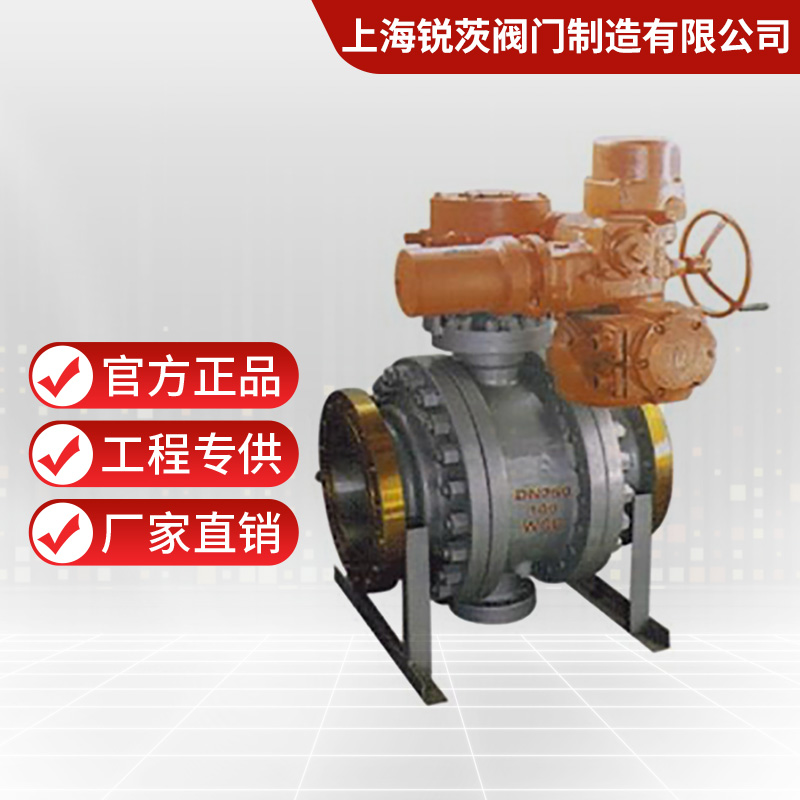

电动固定式球阀Q947F三分体式连接球阀，系将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。具有性能优异，可靠性高，用途广泛，价格合理等优点。适用于：化工、石油、冶金、等行业及、杂质多、腐蚀严重的长输管线。
电动固定式球阀主要外型尺寸
| PN1.0(MPa) | |||||||||
| 通径(DN) | L | d1 | D | D1 | D2 | b | Z-d | H | 重量 |
| 125 | 356 | 125 | 245 | 210 | 185 | 22 | 8-18 | 520 | 100 |
| 150 | 394 | 150 | 280 | 240 | 210 | 22 | 8-23 | 538 | 165 |
| 200 | 457 | 200 | 335 | 295 | 265 | 24 | 8-23 | 580 | 229 |
| 250 | 533 | 250 | 390 | 350 | 320 | 26 | 12-23 | 637 | 265 |
| 300 | 610 | 300 | 440 | 400 | 368 | 26 | 12-23 | 684 | 393 |
| 350 | 686 | 350 | 500 | 460 | 428 | 26 | 16-23 | 796 | 514 |
| 400 | 762 | 400 | 565 | 515 | 482 | 26 | 16-25 | 842 | 765 |
| 450 | 864 | 450 | 615 | 565 | 532 | 28 | 20-25 | 874 | 930 |
| 500 | 914 | 500 | 670 | 620 | 585 | 28 | 20-25 | 904 | 1210 |
