品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | Q347Y |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN50-350 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 脚踏 |
| 零部件及配件 : | 焊条 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 水 |

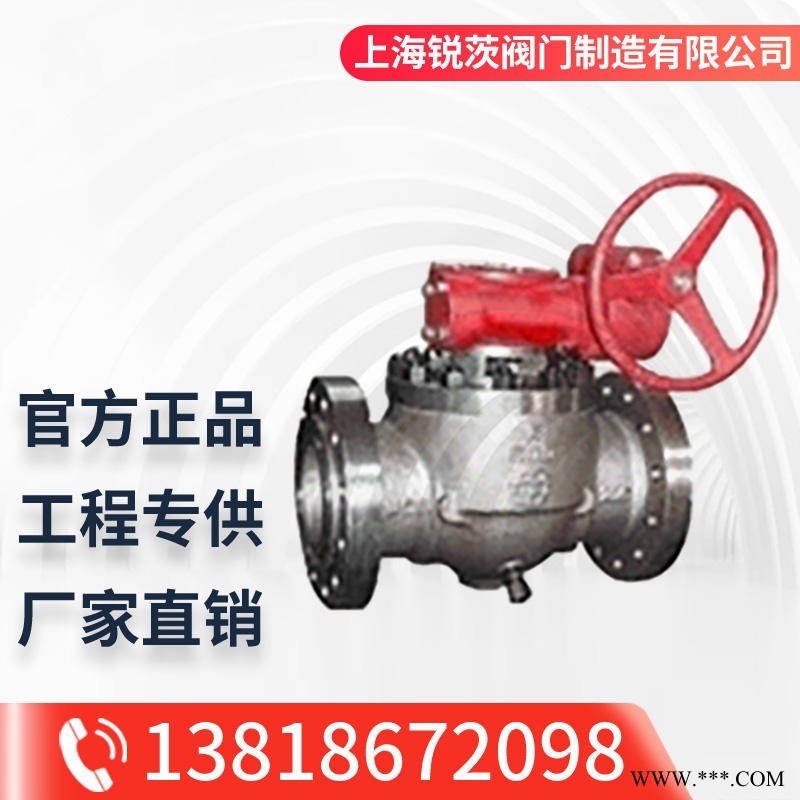

上装式硬密封球阀概述：
上装式硬密封球阀适合用于天然气管道，阀体是一体化，减少泄露，维修方便，接受压力高，使用广。阀体作成整体，在其上部设有阀盖，阀座、球体、密封圈等均从上部装入。其是检修及更换阀座时，不必将球阀从管线上拆下来，仅打开阀盖，将球体吊出可，这给地下管线，是能工业用球阀带来很大方便。
PN1.6MPa主要连接尺寸：
DN | d | L | D | D1 | D2 | b | f | Z-φd1 |
50 | 42 | 230 | 160 | 125 | 100 | 16 | 3 | 4-φ18 |
65 | 58 | 290 | 180 | 145 | 120 | 18 | 3 | 4-φ18 |
80 | 65 | 310 | 192 | 160 | 135 | 22 | 3 | 8-φ18 |
100 | 82 | 350 | 215 | 180 | 155 | 22 | 3 | 8-φ18 |
125 | 120 | 400 | 245 | 210 | 185 | 24 | 3 | 8-φ18 |
150 | 132 | 480 | 280 | 240 | 210 | 26 | 3 | 8-φ23 |
200 | 170 | 600 | 335 | 295 | 265 | 28 | 3 | 12-φ23 |
250 | 225 | 730 | 405 | 355 | 320 | 30 | 3 | 12-φ25 |
300 | 257 | 838 | 460 | 410 | 375 | 32 | 4 | 12-φ25 |
350 | 335 | 889 | 520 | 470 | 435 | 34 | 4 | 16-φ25 |
PN2.5MPa主要连接尺寸：
DN | d | L | D | D1 | D2 | b | f | Z-φd1 |
50 | 42 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 |
65 | 58 | 290 | 180 | 145 | 120 | 22 | 3 | 8-φ18 |
80 | 65 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 |
100 | 82 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 |
125 | 120 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 |
150 | 132 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ25 |
200 | 170 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ25 |
250 | 225 | 730 | 425 | 370 | 332 | 36 | 3 | 12-φ30 |
300 | 257 | 838 | 485 | 430 | 390 | 40 | 4 | 16-φ30 |
350 | 335 | 889 | 550 | 490 | 448 | 44 | 4 | 16-φ34 |
