品牌:如此
起订:1件
| 品牌 : | 如此 | 型号 : | DQ41F-40P |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN15-200mm |
| 适用介质 : | 水 | 压力环境 : | 高压 |
| 工作温度 : | 低温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 水力控制 |
| 零部件及配件 : | 阀体 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 水 |

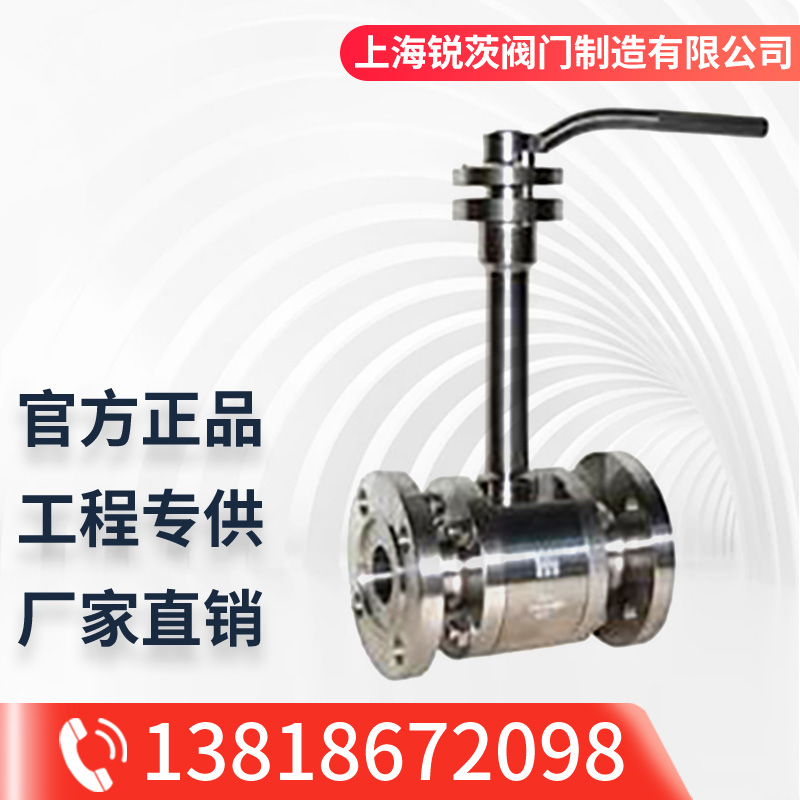

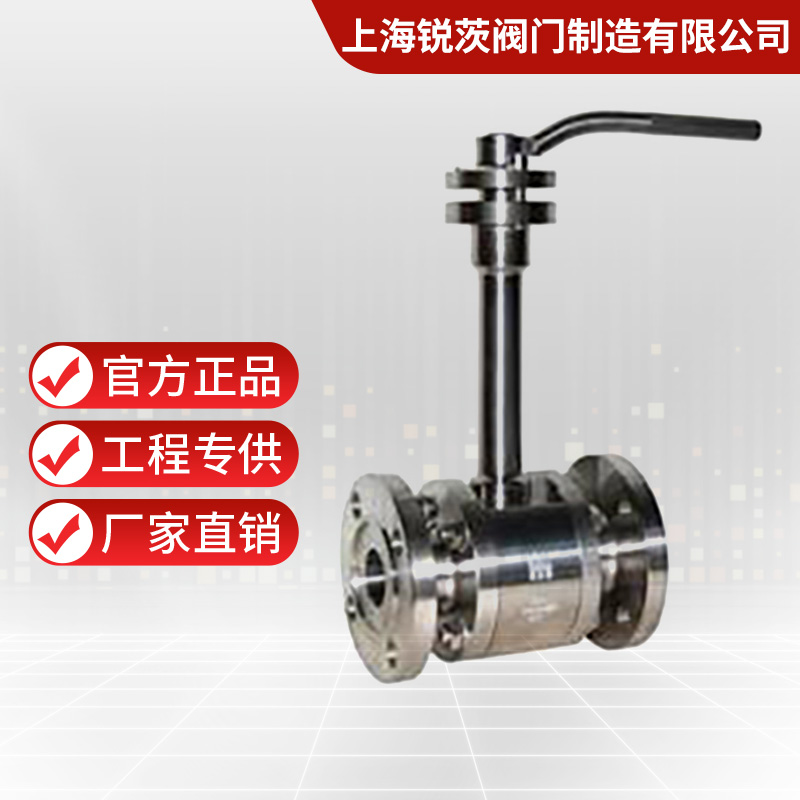

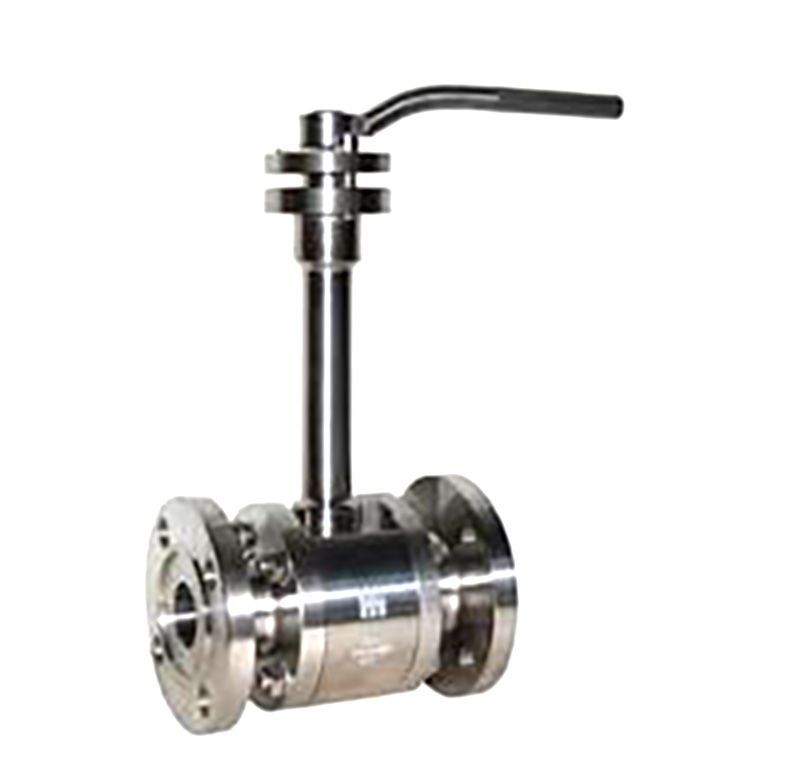

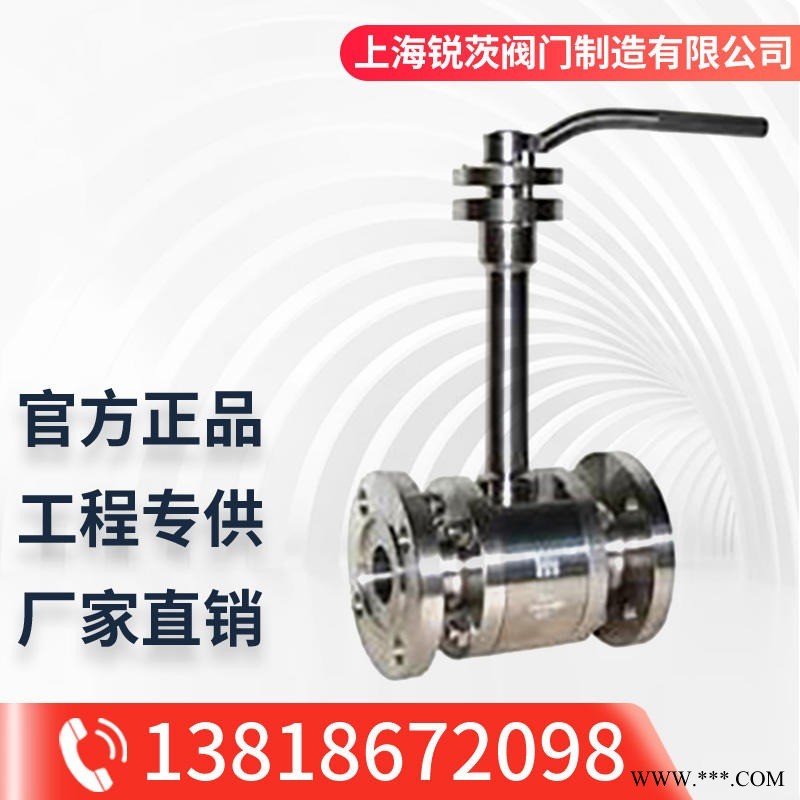

DQ41F-40P低温锻钢球阀产品工作原理和用途：
低温球阀适用于的各种管路上，用于截断或接通管路中的介质，选用不同材质，可分别适用于不同的温度和介质，低工作温度为-196℃。低温球阀的驱动方式为手动、蜗轮蜗杆传动、气动或电动。低温球阀一般采用法兰连接，也可采用焊接连接。
低温球阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。本产品主要用于输出液态低温介质如乙烯、液氧、液氢、液化石油产品等低温介质。
DQ41F-40P低温锻钢球阀产品结构特点：
1、采用了在阀芯上开设减压孔的构造。
2、垫片是使用了含有具有稳定密封性的陶瓷填充材料。
3、阀体轻、尺寸小。为了减少阀体的热损失，特别是为了保证阀门超低温下的使用，特意设计成重量轻、尺寸小的阀体。
DQ41F-40P低温锻钢球阀产品主要尺寸：
产品型号 | DQ41F-40P 低温球阀 | |||||||||
产品代号 | 通径 | 尺 寸(mm) | ||||||||
L | H | D | D1 | D2 | D6 | Z-d | b | D0 | ||
541DQ15 | 15 | 130 | 180 | 95 | 65 | 45 | 40 | 4-14 | 16 | 140 |
541DQ20 | 20 | 150 | 220 | 105 | 75 | 55 | 51 | 4-14 | 16 | 160 |
541DQ25 | 25 | 160 | 230 | 115 | 85 | 65 | 58 | 4-14 | 16 | 180 |
541DQ32 | 32 | 180 | 310 | 135 | 100 | 78 | 66 | 4-18 | 18 | 200 |
541DQ40 | 40 | 200 | 320 | 145 | 110 | 85 | 76 | 4-18 | 18 | 200 |
541DQ50 | 50 | 230 | 400 | 160 | 125 | 100 | 88 | 4-18 | 20 | 250 |
541DQ65 | 65 | 290 | 420 | 180 | 145 | 120 | 110 | 8-18 | 22 | 320 |
541DQ80 | 80 | 310 | 500 | 195 | 160 | 135 | 121 | 8-18 | 22 | 320 |
541DQ100 | 100 | 350 | 520 | 230 | 190 | 160 | 150 | 8-23 | 24 | 360 |
541DQ125 | 125 | 400 | 600 | 270 | 220 | 188 | 176 | 8-25 | 28 | 500 |
541DQ150 | 150 | 480 | 620 | 300 | 250 | 218 | 204 | 8-25 | 30 | 700 |
541DQ200 | 200 | 600 | 720 | 375 | 320 | 282 | 260 | 12-30 | 38 | 900 |
