品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | Q641F |
| 材质 : | PVC | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-DN300 |
| 适用介质 : | 弱酸碱介质 | 压力环境 : | 低压 |
| 工作温度 : | 低温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 直通式 | 作用对象 : | 化工 |
产品概述：

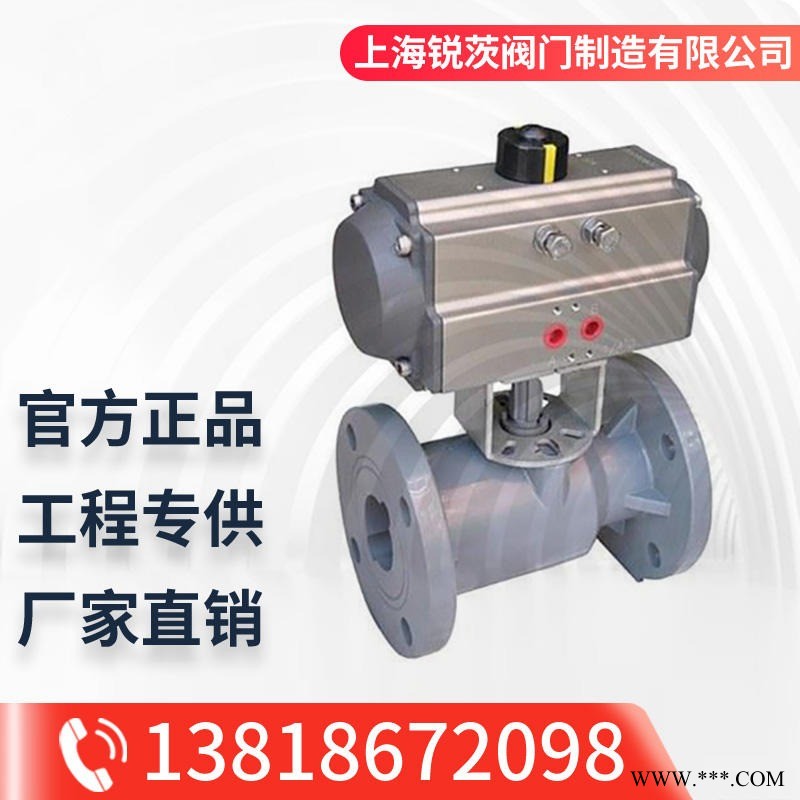

Q641F气动塑料法兰球阀结构特点：适用于带腐蚀性介质的输送过程的截流，根据不同材质温度-14℃～100℃、-40℃～140℃。 全部零件采用RPP或PVDF注塑件组装成型，耐腐蚀性能好。 密封圈采用F4。耐腐性能好，延长使用。转动灵活、使用方便。只可作断流、通流，不宜有流量调节。 含硬颗粒液体容易使球表面划伤
现实作用：
气动球阀的工作原理是靠旋转阀芯来使阀门畅通或闭塞。气动球阀开关轻便，体积小，可以做成很大口径，密封可靠，结构 简单，维修方便，密封面与球面常在闭合状态，不易被介质冲蚀，在行业得到应用。气动球阀和旋塞阀是同属一个类型的阀门，只有它的关闭件是个球体，球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。
产品特点：
气动塑料球阀在管路中主要用来做切断速度快、分配和改变介质的流动方向。气动球阀是近年来被采用的一种阀门，它具有以下几点：
1、流体阻力小，其阻力系数与同长度的管段相等。
2、结构简单、体积小、重量轻。
3、紧密可靠，目前球阀的密封面材料广泛使用塑料、密封性好，在真空系统中也已广泛使用。
4、操作方便，开闭迅速，从全开到全关只要旋转90°，便于远距离的控制。
5、维修方便，气动球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。
6、在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。
7、适用范围广，通径从小到几毫米，大到几米，从高真空至高压力都可应用。
8、因为气动球阀动力源采用的是气体，一般为0.2-0.8MPa压力，相对比较方便。气动球阀如果漏气的话，相对液动、电动来说，气体可以直接排出，对环境没有污染，同时具有较高的安全性。
9、相对于手动和涡轮转动球阀来说，气动球阀可以大口径配置，（手动和涡轮转动球阀一般都在DN300口径以下，气动球阀目前可以达到DN1200口径。）
10、气动塑料球阀已应用于石油、化工、发电、造纸等部门，以及人们日常生活中。
外形尺寸：
通径(mm) | 英寸″ | 尺寸（mm） | |||||||
L | L1 | L2 | D1 | D2 | D3 | D4 | D5 | ||
15 | 1/2 | 112 | 60 | 16 | 13 | 20.1 | 20.3 | 31 | 45 |
20 | 3/4 | 132 | 73 | 19 | 18 | 25.1 | 25.3 | 37 | 55 |
25 | 1 | 144 | 78 | 22 | 23 | 32.1 | 32.3 | 44 | 66 |
32 | 1 1/4 | 165 | 87 | 26 | 30 | 40.1 | 40.3 | 54 | 82 |
40 | 1 1/2 | 171 | 92 | 31 | 38 | 50.1 | 50.3 | 65 | 98 |
50 | 2 | 200 | 112 | 38 | 48 | 63.1 | 63.3 | 79 | 120 |
65 | 2 1/2 | 273 | 136 | 44 | 61 | 75.1 | 75.3 | 92 | 140 |
80 | 3 | 303 | 158 | 51 | 69 | 90.1 | 90.3 | 108 | 160 |
100 | 4 | 326 | 176 | 61 | 99 | 110.1 | 110.4 | 146 | 225 |
