VQ647F VQ647H气动V型球阀 V型球阀 V型气动球阀|供应产品|上海锐茨阀门制造有限公司

价格:￥77.00/件
品牌:锐茨
起订:1件
供应:999件

品牌 :	锐茨	型号 :	VQ647F VQ647H
材质 :	碳钢	连接形式 :	法兰
结构形式 :	固定球球阀	公称通径 :	DN50-1000
适用介质 :	水	压力环境 :	高压
工作温度 :	高温	标准 :	国标
流动方向 :	换向	驱动方式 :	电子
零部件及配件 :	阀体	用途 :	球阀
类型(通道位置) :	二通式	作用对象 :	水

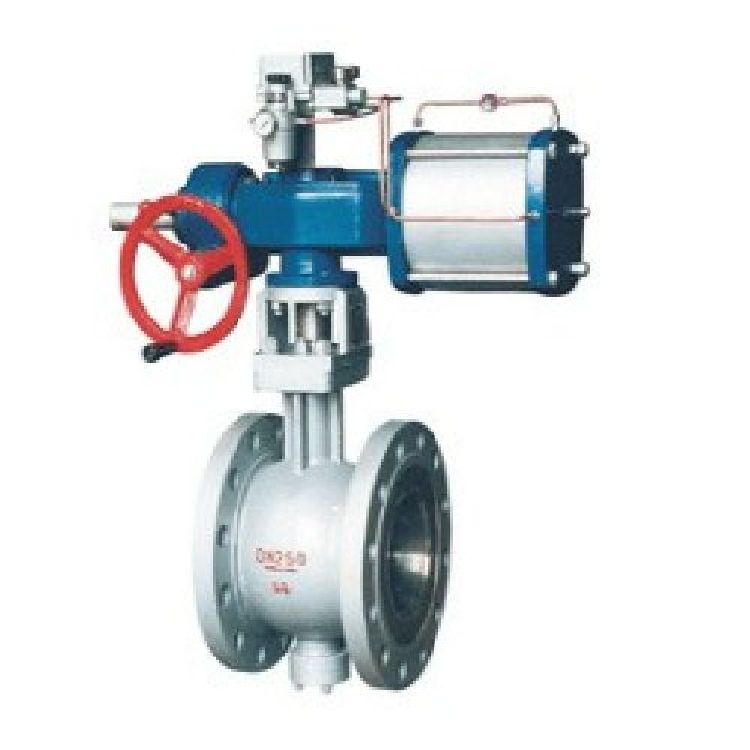

气动V型球阀详细介绍：

气动V型球阀产品特点

1.气动V型球阀由V型阀体与气动执行机构及其它附件组成。是一种直角回转结构的高级控制阀。

2.具有出色的调节特性：V型阀具有一个近似等百分比的固有流量特性及高达300：1的可调比。因此V型阀可以在广幅的变化范围内提供的控制。

3.大流动容积：由于它的流线型外形以及满直角回转控制缘故，使容积的大值特别高，通能力特别大，流通阻力小，因此可以使用较小的更加经济实用的阀门尺寸。

4.V型阀采用双轴承结构，机械稳定性高，启动扭矩小，保证了阀门具有极好的灵敏度和感应速度。

5.大可靠（）性：阀体为一个整体结构，坚固耐用，操作不受管道压力影响，并可避免阀体渗漏。

6.金属阀座的优越密封性：V型阀采用可动金属阀座，具有自助补偿功能，并具有优越密封性能及超长的使用寿命。在流向上，泄漏量≤10-6×额定流量系数。

7.的剪切能力：V型阀采用金属硬密封结构，V型阀芯及金属阀座在回转过程中，V型缺口与阀座产生一个强大的剪切能切断纤维等杂质，并具有自洁功能，避免阀门卡死现象发生。

8.气动V型球阀结构紧凑，小巧轻盈，安装方便，维护简便。

9.气动执行机构采用活塞式气缸及曲臂转换结构，输出力矩大，体积精小。执行机构采用全密封防水设计防护等级高。气缸体采用进口镜面气缸，无油润滑、摩擦系数小、耐腐蚀、具有的耐用性及可靠性。所有传动轴承均采用边界自润滑轴承无油润滑，确保传动轴不磨损。

气动V型球阀工作原理

气动V型球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构，当阀关闭时，V型切口与阀座形成楔形剪切作用，可防止球体和阀座之间污物产生的卡死现象，具有自清结功能，特别适用于含纤维料浆，污水和粘性颗粒的介质，配以阀门可实现连续调节，并具流阻小，调节范围广，是一种用途广泛高质量的调节阀。

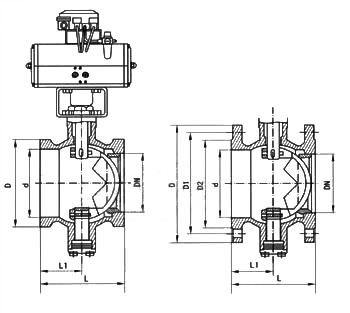

气动V型球阀产品结构图

气动V型球阀附件的选项:
根据不同控制和要求可选择下列附件：
☆切断型附件：单电控电磁阀、双电控电磁阀、限位开关回讯器。
☆调节型附件：电气、气动、电气转换器。
☆气源处理附件：空气过滤减压阀、气源处理三联件。
☆手动机构：HVSD手操机构
气动V型球阀产品性能规范

公称压力PN（MPa）	试验压力		适用介质	适用温度
	壳体试验	密封试验
1.6	2.4	1.76	水、泊、气及高粘度、含纤维、固体颗粒等介质	-28℃~550℃
2.4	3.75	5.75
4.0	6.0	4.4
适用规范	连接法兰	JB79-59 GB20592-97 ANSI B16.5
	试验和检验	JB/T9092-99 API 598

主要零件材质表

零件名称	材质
阀体、阀盖	WCB	CF8
密封面	2Cr13+氮气	304+氮气
球体	2Cr13+铬硬铬	304+硬铬
阀座、阀杆	2Cr13	304
垫片	柔性石墨+不锈钢	柔性石墨+不锈钢
双头螺柱	35CrMoaA	1Crl8Ni9Ti

主要外形尺寸

公称压或压力级	公称通径DN		尺寸（mm）
公称压或压力级	（mm）	（in）	W	L	W1	L1	d	d1	H1	H
PN1.6MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	85	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	135	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.5	268	205	200	390
	250	-	240	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
PN2.5MPa	25	-	50	-	25	-	64	38	57	200
	40	-	60	-	25	-	82	49	63	205
	50	-	75	124	32	62	100	60	92	225
	65	-	80	145	38	72.5	120	75	100	235
	80	-	100	165	45	82.5	131	89	108	260
	100	-	115	194	50	97	158	113	117	270
	125	-	165	210	55	105	180	140	140	320
	150	-	160	229	65	114.5	216	164	177	340
	200	-	200	243	80	121.58	268	205	200	390
	250	-	340	297	92	148.5	326	259	252	420
	300	-	-	338	-	169	-	300	270	510
CLASS 150	25	-	50	-	25	-	64	38	57	200
	40	1_1/2	60	-	25	-	82	49	63	205
	50	2	75	124	32	62	100	60	92	225
	65	2_1/2	85	145	38	72.5	120	75	100	235
	80	3	100	165	45	82.5	131	89	108	260
	100	4	115	194	50	97	158	113	117	270
	125	5	135	210	55	105	180	140	140	320
	150	6	160	229	65	114.5	216	164	177	340
	200	8	200	243	80	121.5	268	205	200	390
	250	10	240	297	92	148.5	326	259	252	420
	300	12	-	338	-	169	-	300	270	510

订货须知：
一、①气动V型球阀产品名称与型号②气动V型球阀口径③气动V型球阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定锐茨阀门气动V型球阀型号，请按气动V型球阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的锐茨阀门专家为您审核把关。
