| 品牌 : | 锐茨 | 型号 : | ZSHV |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-300 |
| 适用介质 : | 水 | 压力环境 : | 高压 |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 阀体 | 用途 : | 调节 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 水 |

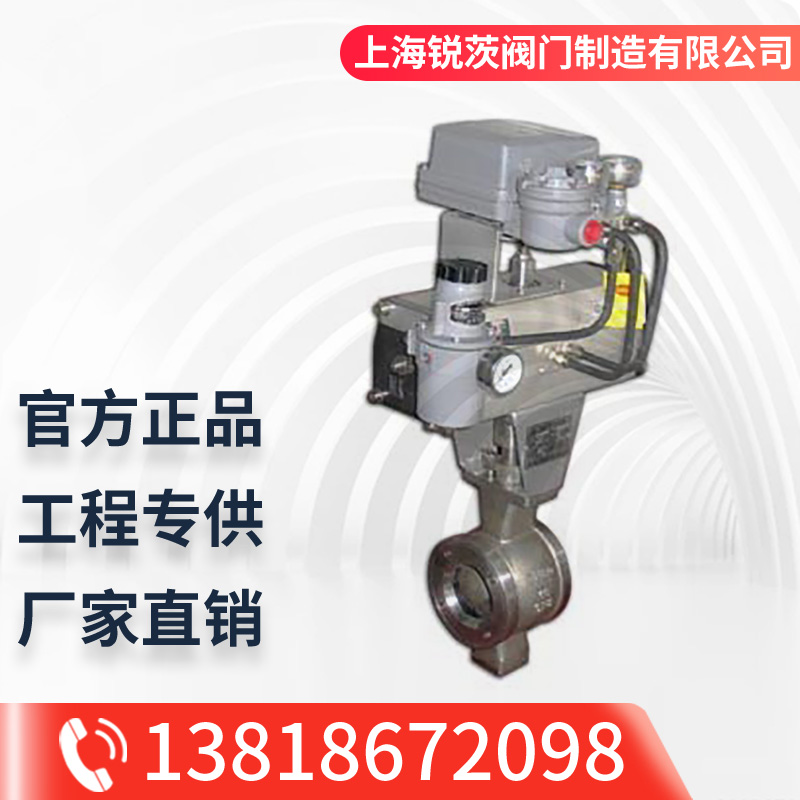

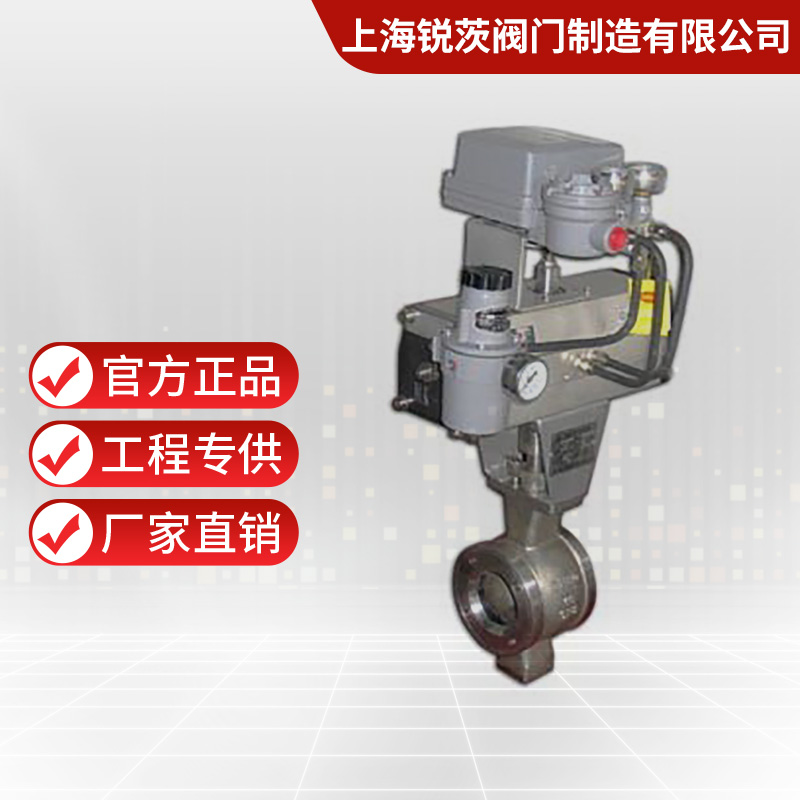

ZSHV型系列气动V型球阀,球芯呈V型状,可实现线性调节,可调范围大,当阀门关闭时,V形缺口与阀座之间产生楔形剪切作用,并既具有自洁功能又可防止球芯卡死,特别适用于管线结垢冻结场合.适宜于控制纸浆,污水,含用纤维和颗粒固体悬浊介质及粉粒关介质.配用的ZGH系列气缸活塞式执行机构,结构简单,输也力矩大.本系列球阀按密封性能分为软密封和硬密封;按调节方式分为调节型和切断型,切断型按作用型号式分为单作用式和双作用式,调节型为双作用式.单作用式的独特优点是一旦动力源发生故障,球阀将按控制系统的要求自动处于关闭和开启位置.产品广泛应用于电力,石油,化工,造纸,轻纺,食品,制药,航空航天等领域.
主要零件材料
阀体：ZG230-450、ZG1Cr18Ni19Ti
球芯：ZG1Cr18Ni19Ti
阀轴：3Cr13、1Cr18Ni19Ti
密封圈：增强取1Cr18Ni19Ti、1Cr18i19Ti堆焊司钛莱合金
填料：柔性石墨
导向套：QA19-4、0 Cr18Ni9、复合材料
支架：ZG230-450
技术参数
