品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | Q661F/Q661N |
| 材质 : | 不锈钢 | 连接形式 : | 焊接 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-DN300 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 气动 |
| 零部件及配件 : | 执行器 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 水 |
产品概述：

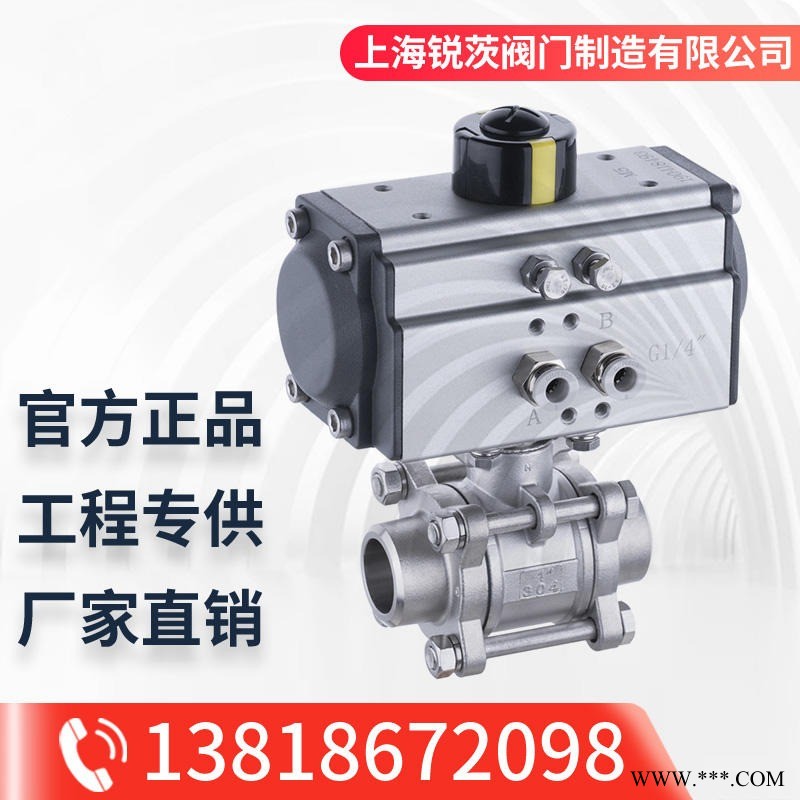

Q661N气动高压焊接球阀,不锈钢高压焊接球阀是以压缩空气为动力，阀杆带动阀芯在阀体内转动90°可以实现全开—全闭的动作。可采用智能控制与定位，与电气阀门定位器配套，输入4-20mADC信号及0.4～0.7MPa气源即可控制运转，实现对压力、流量、温度、液位等参数的调节。Q641N气动高压法兰球阀按其密封性能分为金属密封与软密封。Q661N气动高压焊接球阀具有结构紧凑、体积精小、运行可靠、密封性好、维修容易、安装方便、适应性等优点。气动高压焊接球阀适合于介质是粘稠、含颗粒、纤维性质的场合。气动高压焊接球阀应用于石油、化工、教学设备、轻工、高压设备、造纸等工业自动控制系统中，作远距离集中控制或就地控制。
技术参数及性能：
公称通径 DN(mm) | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 |
阀体形式 | 整体锻造阀体(DN50以内)、三段式锻造阀体(DN50以上) | |||||||||||
公称压力 | PN16.0、25.0 MPa；ANSI 150、300、600、900LB | |||||||||||
连接形式 | 法兰式、焊接式、螺纹式(适用于PN45MPa以内) | |||||||||||
密封填料 | V型聚四氟乙烯填料、柔性石墨填料等 | |||||||||||
阀芯形式 | O型球体阀芯 | |||||||||||
流量特性 | 近似快开特性 | |||||||||||
动作范围 | 0～90°、0～360° | |||||||||||
泄露量Q | 按GB/T4213-92，小于额定KV0.01% | |||||||||||
配置执行机构 | GT、AT、AR、AW系列单双作用气动执行器 | |||||||||||
控制方式 | 开关两位控制能、4～20mA模拟量信号控制 | |||||||||||
性能规范：
公称通径DN(mm) | DN15-300 | |||||
公称压力 | PN(MPa) | 10.0 | 16.0 | 25.0 | 32.0 | 42.0 |
试验压力 | 强度试验 | 15.0 | 24.0 | 37.5 | 48.0 | 63.0 |
密封试验 | 11.0 | 17.6 | 27.5 | 35.2 | 46.2 | |
低压气密试验 | 0.5～0.7 | |||||
适用介质 | 水、油、蒸气、 类(温度≤200℃)、 类(温度≤200℃) | |||||
