品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | Q44F、Q45F |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 结构形式 : | 固定球球阀 | 公称通径 : | DN15-100 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 用途 : | 截止 |
| 类型(通道位置) : | 三通式 | 作用对象 : | 水 |

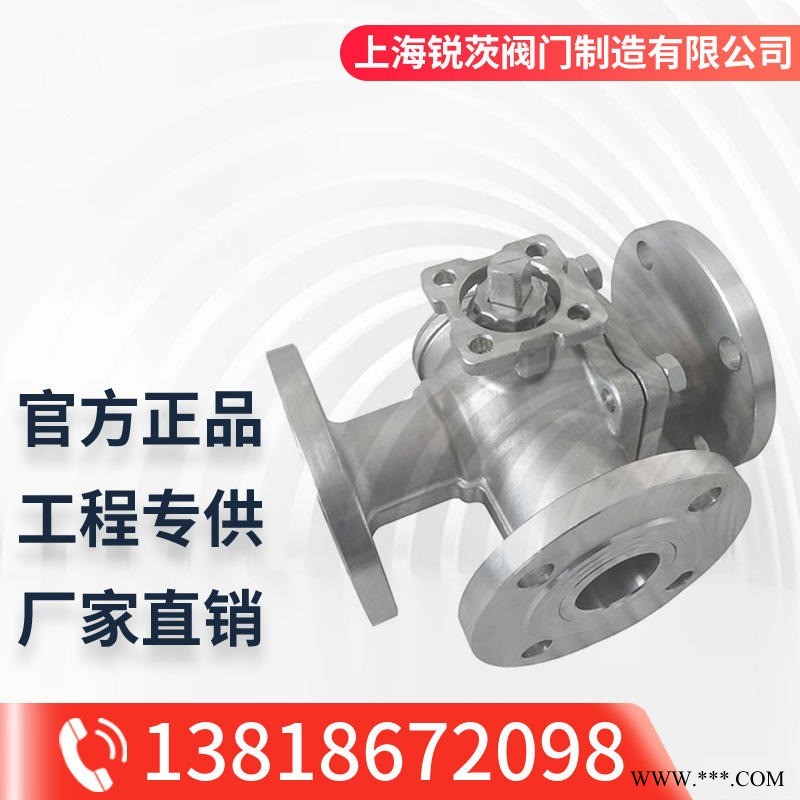

高平台三通球阀概述：
①公称压力：PN1.6、2.5、4.0
②连接方式：法兰150 （L型、T型）
③阀体材质：铸钢（WCB）、不锈钢CF8（304）、CF8M（316）
④阀球材质：不锈钢CF8（304）、CF8M（316）
⑤密封材料：PTFE、PPL
⑥适用温度范围：-20℃～232℃～350℃
⑦适用介质：水、油、气等某些腐蚀性液体（W·O·G）
二、三通球阀主要性能范围
| 公称压力 | 试验压力(MPa) | |||
| 壳体 | 高压液密封 | 体压气密封 | ||
| 1.6 | 2.4 | 1.76 | 0.6 | |
| 2.5 | 3.75 | 2.75 | ||
| 4.0 | 6.0 | 4.4 | ||
| CLASS150 | 3.0 | 2.2 | ||
| 适用工况 | 适用介质 | 水、油品、气等非腐蚀和酸碱腐蚀介质 | ||
| 适用温度 | -28~350℃ | |||
| 应用规范 | 连接法兰 | JB79-59、GB9113、HG20592-97、ANSI B16.5 | ||
| 检验试验 | GB/T9092-99、API598 | |||
高平台三通球阀请按以下指示进行安装：
（1）取掉法兰端两边的保护盖，在阀打开的状态下进行冲洗清洁。
（2）安装前应按规定的信号（电动或气动）进行整机测试（防止因运输产生振动影响使用性能），合格后方可上线安装（接线按电动执行机构线路图）。
（3）准备与管道连接前，须冲洗和清除干净管道中残存的杂质（这些物质可能会损坏阀座和球）。
（4）在安装期间，请不要用阀的执行机构部分作为起重的吊装点，以避免损坏执行机构及附件。
（5）本类阀应安装在管道的水平方向或垂直方向。
（6）安装点附近的管道不可有低垂或者承受外力的现象，可以用管道支架或者支撑物来消除管线的偏离。
（7）与管道连接后，请用规定的扭矩交叉锁紧法兰连接螺栓。
