品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | Q11F-16T |
| 材质 : | 黄铜 | 连接形式 : | 螺纹 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN10-50mm |
| 适用介质 : | 水 | 压力环境 : | 常压 |
| 工作温度 : | 常温 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 流量控制 |
| 类型(通道位置) : | 二通式 | 作用对象 : | 化工 |

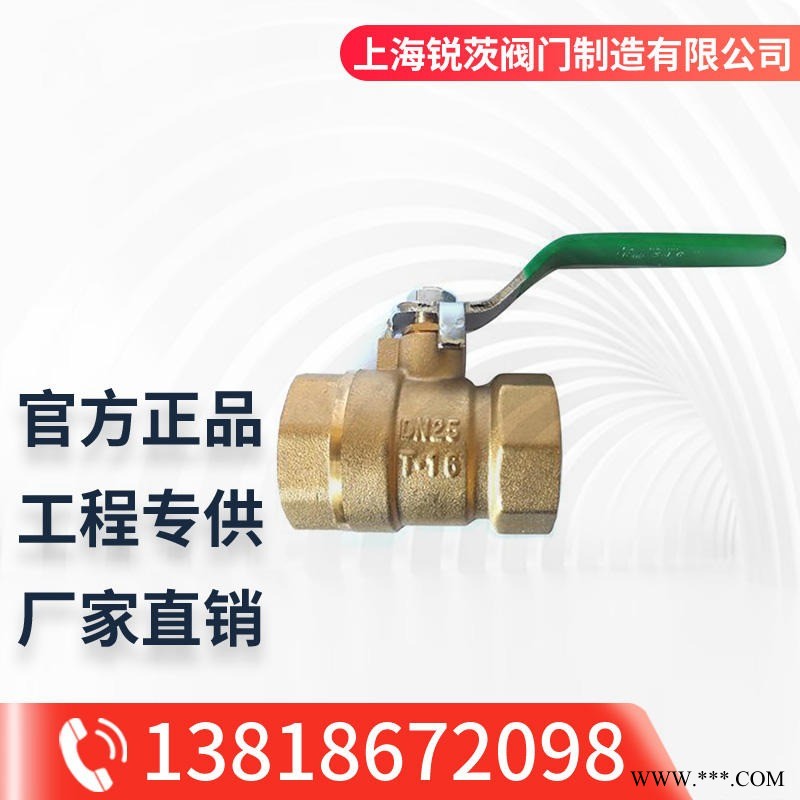

黄铜丝扣球阀
一、黄铜丝扣球阀简介：
黄铜丝扣球阀为内螺、而纹连接的片式球阀,一般有一片式、二片式、三片式等几种,材质由不锈钢 材料加工生产.本产品公称压力为16公斤压力,只能使用于等于小于16公斤压力的工况. 产品采用手柄操作。
二、黄铜丝扣球阀零部件材料：
零件名称 | 材质 |
密封圈 | 聚四氟乙烯PTFE |
球体 | 不锈钢SS316 |
密封垫 | 聚四氟乙烯PTFE |
阀盖 | 不锈钢SS316 |
阀体 | 不锈钢CF8M |
阀杆 | 不锈钢SS316 |
三、黄铜丝扣球阀尺寸：
SIZE | 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" |
D | 5.0 | 7.0 | 9.2 | 12.5 | 15.0 | 20.0 | 24.5 | 32 |
L | 40 | 45 | 56.5 | 60 | 72 | 78 | 85 | 100 |
H | 35 | 37 | 43.5 | 47 | 50 | 57 | 69 | 74.5 |
E | 64 | 70 | 90 | 90 | 103 | 103 | 127 | 127 |
