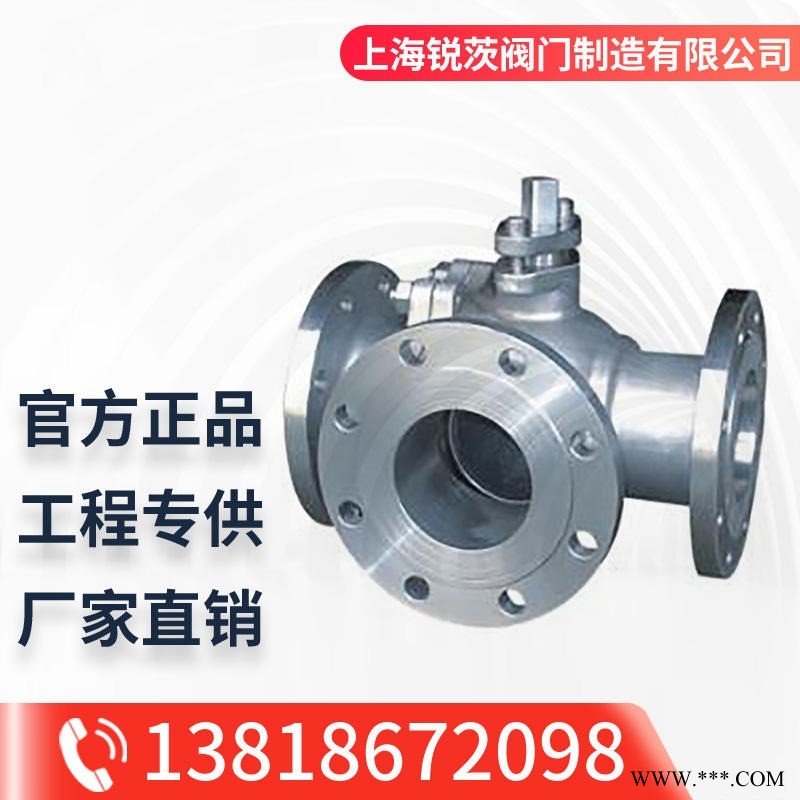

1.6-3.2MPa上海锐茨阀门 Q45F-16C 三通T型球阀 DN20 25 32 40 50 65 80 100|供应产品|上海锐茨阀门制造有限公司

价格:￥10.00/件
品牌:锐茨
起订:1件

品牌 :	锐茨	型号 :	Q45F-16C
材质 :	铸钢	连接形式 :	法兰
结构形式 :	浮动球球阀	公称通径 :	DN15-300
适用介质 :	水	压力环境 :	常压
工作温度 :	常温	标准 :	国标
流动方向 :	单向	驱动方式 :	手动
零部件及配件 :	阀体	用途 :	截止
类型(通道位置) :	二通式	作用对象 :	电站

【球阀】特点：（1）流体阻力小，全通径的球阀基本没有流阻。（2）结构简单、体积小、重量轻。（3）紧密。它有两个密封面，而且目前球阀的密封面材料使用塑料，密封性好，能实现密封。在真空系统中也已使用。（4）操作方便，开闭快，从全开到全关只要旋转90°，便于远距离的控制。（5）维修方便，球阀结构简单，密封圈一般都是活动的，拆卸更换都比较方便。（6）在全开或全闭时，球体和阀座的密封面与介质隔离，介质通过时，不会引起阀门密封面的侵蚀。（7）适用广，通径从小到几毫米，大到几米，从高真空到高压力都可应用。（8）由于球阀在启闭过程中有擦拭性，所以可用于带悬浮固体颗粒的介质中。

T型三通球阀概述：

T型三通球阀主要能使三条正交的管道相互联通和切断第三条通道，起分流、合流作用。产品特点（1）、三通球阀在结构上采用一体化结构，4面阀座的密封型式，法兰联接少，设计实现了轻量化。（2）、三通球芯分T型和L型，使用长，流通能力大，阻力小。（3）、球阀按作用式分单作用和双作用两种型式，单作用式的特点是一旦动力源发生故障时，球阀将处于控制系统要求的状态。

主要性能参数：

型号		Q45F-16C	Q45F-25C	Q45F-40C	Q45F-16P	Q45F-25P	Q45F-40P
工作压力（℃）		1.6	2.5	4.0	1.6	2.5	4.0
适用温度（℃）		≤150
适用介质		水、蒸汽、油品等			弱腐蚀性介质
材料	阀体	碳素钢铸件			铬镍钛不锈钢铸件
	球体、阀杆	2Cr13			铬镍钛不锈钢
	密封圈	增强聚四氟乙烯
	填料	聚四氟乙烯

主要性能范围：

公称压力 PN(MPa)	试验压力
	壳体	高压液密封	低压液密封
1.6	2.4	1.76	0.6
2.5	3.75	2.75
4.0	6.0	4.4
CLASS150	3.0	2.2
适用工况	适用介质		水、油品、气等非腐蚀介质和酸碱腐蚀介质
	适用温度		-28～350℃
应用规范	连接法兰		JB79-59 GB9113、 HG20592-97、 ANSI B16.5
	检验试验		JB/T 9092-99 、API598

T型连接尺寸和外形 PN1.6MPa：

型号	公称通径 DN(mm)	尺寸(mm)
型号	公称通径 DN(mm)	L	L2	D	D1	D2	b	f	Z-d	H	W
Q45F-16C (P) (R)	15	150	72	95	65	45	14	2	4-14	95	130
	20	160	80	105	75	55	14	2	4-14	110	130
	25	180	90	115	85	65	14	2	4-18	120	140
	32	200	100	135	100	78	16	2	4-18	144	180
	40	220	110	145	110	85	16	3	4-18	152	220
	50	240	120	160	125	100	16	3	4-23	182	240
	65	260	130	180	145	120	16	3	4-18	193	270
	80	280	140	195	160	135	20	3	8-18	217	350
	100	320	160	215	180	155	20	3	8-18	245	500
	125	380	190	245	210	185	22	3	8-18	282	600
	150	440	220	280	240	210	24	3	8-23	319	1000
	200	550	260	335	295	265	26	3	12-23	380	1300
	250	670	310	405	355	320	30	3	12-25	460	1700
	300	720	370	460	410	375	30	3	12-25	520	2100
