品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | Q41F |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 结构形式 : | 浮动球球阀 | 公称通径 : | DN15-300 |
| 适用介质 : | 压力环境 : | 高压 | |
| 工作温度 : | 高温 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 用途 : | 截止 |
| 类型(通道位置) : | 二通式 | 作用对象 : |

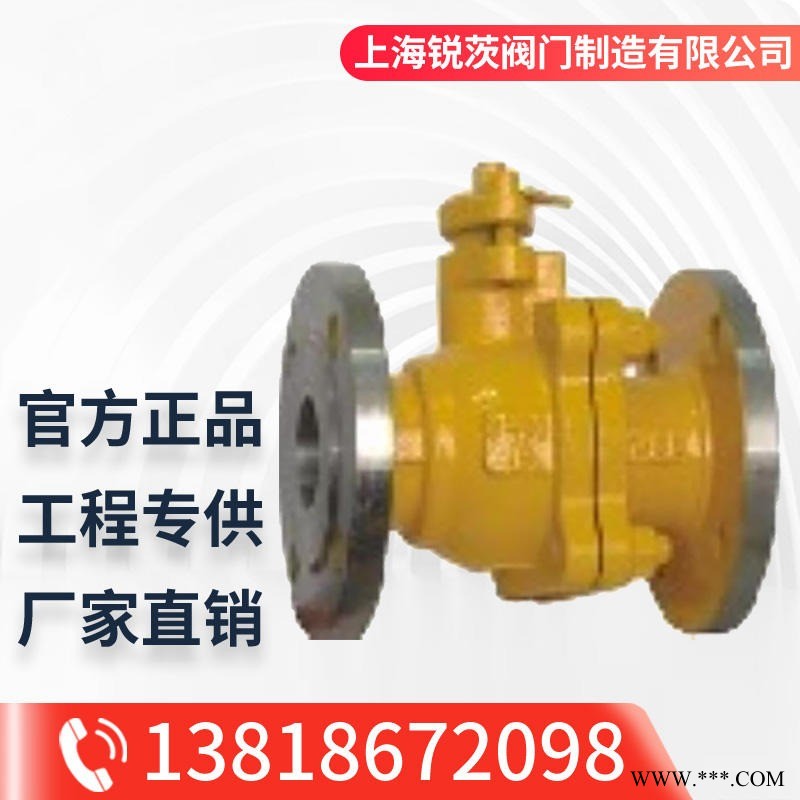

天然气球阀用途：
Q41F-25/40型天然气球阀关闭件球体绕阀体中心线作旋转来达到开启、关闭的一种阀门。天然气球阀采用成形聚四氟乙烯填料，手柄操作力矩平稳，驱动方式可为手动、蜗轮传动、气动、电动等。O形密封圈用来防止外部杂质进入阀门内部，并保持阀门密封性能，大于DN150的球阀采用蜗轮驱动，大于DN200用固定球球阀。适用于燃气管路、 管路、 管路、煤气管路等一般工作介质，不锈钢阀体而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、 和、乙烯等，在各行业得到的应用。
天然气球阀操作原理和结构说明：
1、球阀通道平整光滑便于管道扫线清洗,可以输送浆液及固体颗粒等介质。
2、采用PTFE(特氟隆)等材料作为密封,具有良好润滑性和弹性,与球体摩擦系小,使用长。
3、启闭快启闭时需把球体转动90°,方便而快。
4.球阀的流体阻力小,全开时球体通道、阀体通道和连接管道的截面积相等,并且成直线想通,介质流过球阀,相当于流过一段直通的管子,在阀门中球阀的流体阻力较小。
5、经配置有手动、蜗轮驱动、气动、电动(防爆)可以实现远程自动控制,能符合用户的工况使用要求。
天然气球阀产品性能规范：
压力等级 | 常温试验压力（Mpa) | |||
壳体 | 密封 | 低气压密封 | ||
公称压力(LB) | 150 | 3.0 | 2.2 | 0.6 |
300 | 7.5 | 5.5 | 0.6 | |
适用温度 | -40~+80℃ | |||
适用介质 | 燃气、 ， 、煤气等 | |||
Q41F-25/40,BY-820天然气球阀主要外形尺寸和连接尺寸：
DN | L | D | D1 | D2 | D6 | b | f | z-d | H |
25 | 150 | 115 | 85 | 65 | 58 | 16 | 2 | 4-*14 | 150 |
32 | 165 | 135 | 100 | 75 | 66 | 18 | 2 | 4-*18 | 160 |
40 | 180 | 145 | 110 | 85 | 76 | 18 | 3 | 4-*18 | 175 |
50 | 200 | 160 | 125 | 100 | 88 | 20 | 3 | 4-*18 | 185 |
65 | 220 | 180 | 145 | 120 | 110 | 22 | 3 | 8-*18 | 200 |
80 | 250 | 195 | 160 | 135 | 121 | 22 | 3 | 8-*18 | 220 |
100 | 320 | 135 | 190 | 160 | 150 | 24 | 3 | 8-*23 | 248 |
125 | 400 | 270 | 220 | 188 | 176 | 28 | 3 | 8-*25 | 380 |
150 | 400 | 300 | 250 | 218 | 204 | 30 | 3 | 8-*25 | 420 |
200 | 600 | 375 | 310 | 278 | 260 | 34 | 3 | 12-*25 | 530 |
