品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | YQ98004 |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 二通式 | 驱动方式 : | 水力控制 |
| 介质温度 : | 常温 | 工作压差 : | 常压 |
| 产品别名 : | 缓闭止回阀 | 适用范围 : | 化工、石化 |
| 流动方向 : | 单向 | 用途 : | 调节 |
| 适用介质 : | 水 | 压力环境 : | 常压 |
产品概述：

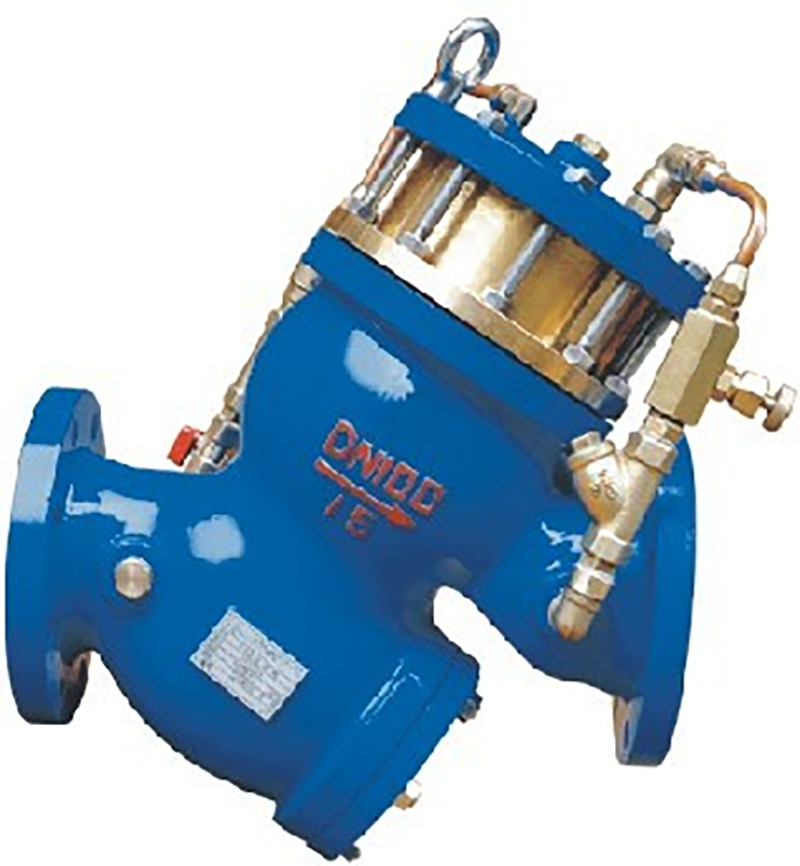

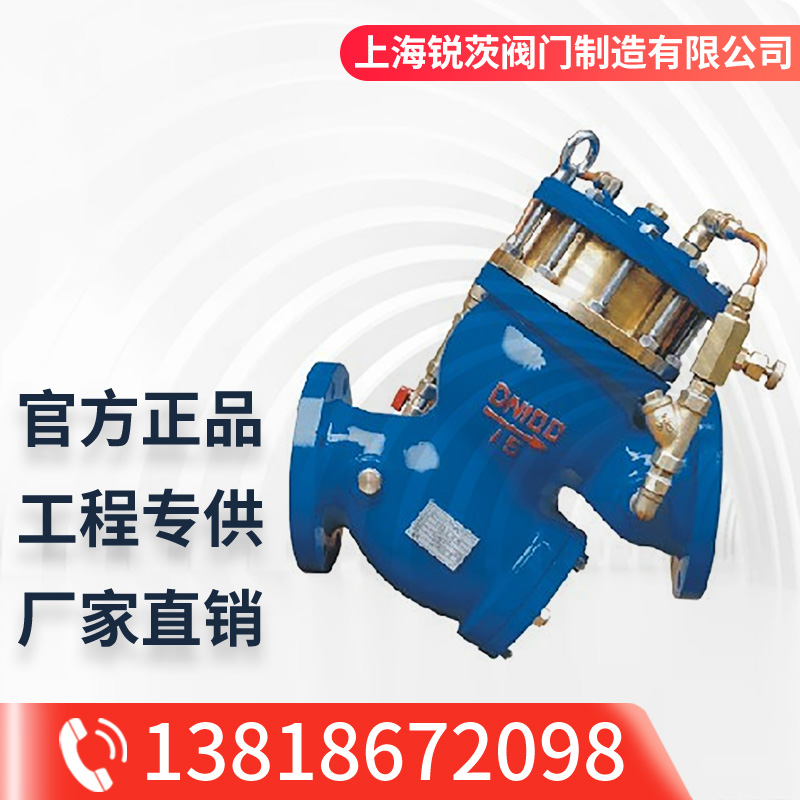

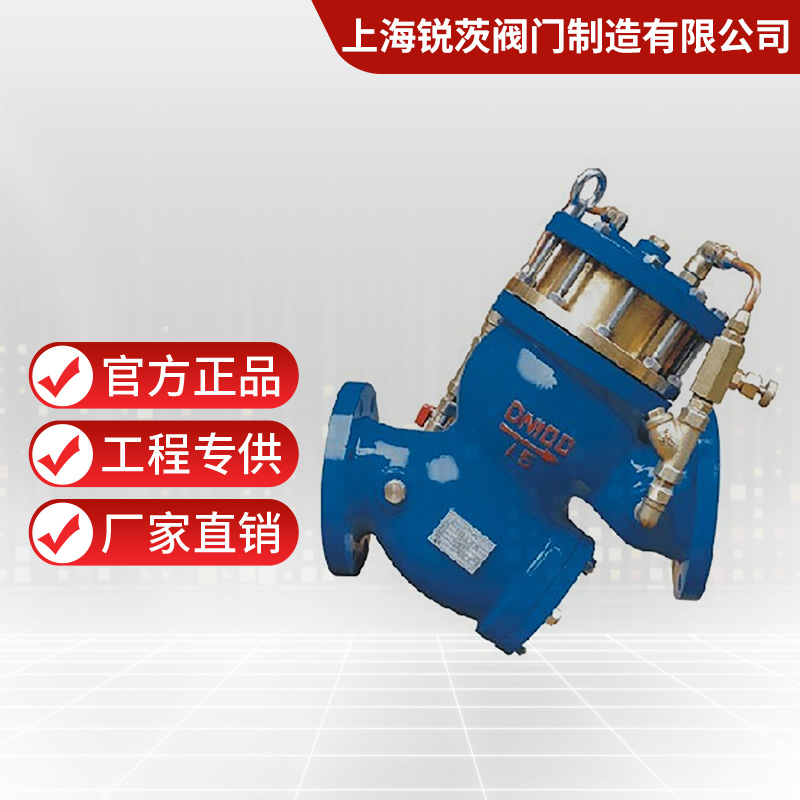

YQ98004过滤活塞式缓闭止回阀是安装在自来水厂及高层建筑给水系统，以及其它给水系统的水泵出口管道上，防止介质倒流，防止水锤及水击现象的产生。一阀兼具电动阀，逆止阀和水锤消除器，可以有效地提高供水系统的安全可靠性。YQ98004过滤活塞式止回阀平稳可靠，消除压力余波。
产品特点：
1、消除水锤效果好。将缓开、速闭消除水锤的技术原理一体化，防止开泵水锤和停泵水锤的产生。
2、操作方便。只需操作水泵电机启闭按扭，阀门即按照水泵操作规程实现自动开闭。
3、节能效果好。阀体采用了全通道流线型直流式设计，压力损失小、流量大、具体积小、重量轻
技术参数：
1、公称压力：1.0Mpa、1.6 Mpa、2.5 Mpa
2、低动作压力：≥0.04 Mpa
3、缓闭时间：3~60s（可调）
4、介质温度：0~80℃
5、适用介质：水、油等。
外形尺寸：
公称通径 | L | H | G | D | D1 | n-Φd | ||||||
PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | PN10 | PN16 | PN25 | ||||
40 | 340 | 236 | 155 | 150 | 110 | 4-18 | ||||||
50 | 340 | 236 | 155 | 160 | 125 | 4-18 | ||||||
65 | 355 | 250 | 165 | 180 | 145 | 4-18 | 8-18 | |||||
80 | 384 | 280 | 180 | 195 | 160 | 4-18 | 8-18 | 8-18 | ||||
100 | 415 | 310 | 210 | 215 | 230 | 180 | 190 | 8-18 | 8-23 | |||
125 | 500 | 360 | 240 | 245 | 270 | 210 | 220 | 8-18 | 8-25 | |||
150 | 542 | 413 | 260 | 285 | 300 | 240 | 250 | 8-23 | 8-25 | |||
200 | 670 | 510 | 330 | 335 | 360 | 295 | 310 | 8-23 | 12-33 | 12-25 | ||
250 | 806 | 668 | 410 | 390 | 405 | 425 | 350 | 355 | 370 | 12-33 | 12-25 | 12-30 |
300 | 945 | 875 | 485 | 440 | 460 | 485 | 400 | 410 | 430 | 12-23 | 12-25 | 16-30 |
350 | 800 | 980 | 270 | 500 | 520 | 550 | 460 | 470 | 490 | 16-23 | 16-25 | 16-30 |
400 | 980 | 1050 | 300 | 565 | 580 | 620 | 515 | 525 | 550 | 16-25 | 16-30 | 16-34 |
450 | 980 | 1150 | 325 | 615 | 640 | / | 565 | 585 | / | 20-25 | 20-30 | / |
500 | 110 | 1250 | 345 | 670 | 705 | / | 620 | 650 | / | 20-25 | 20-34 | |
