| 品牌 : | 锐茨 | 型号 : | H44Y |
| 材质 : | 锻钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVZ静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | 国标 |
| 适用介质 : | 水 | 形态 : | 球式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
产品概述：

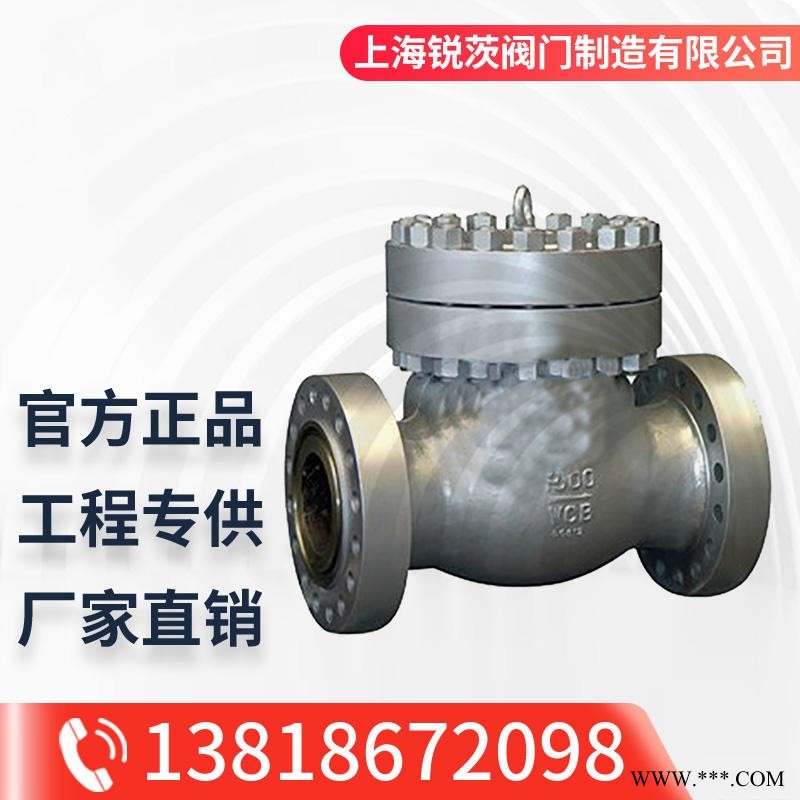

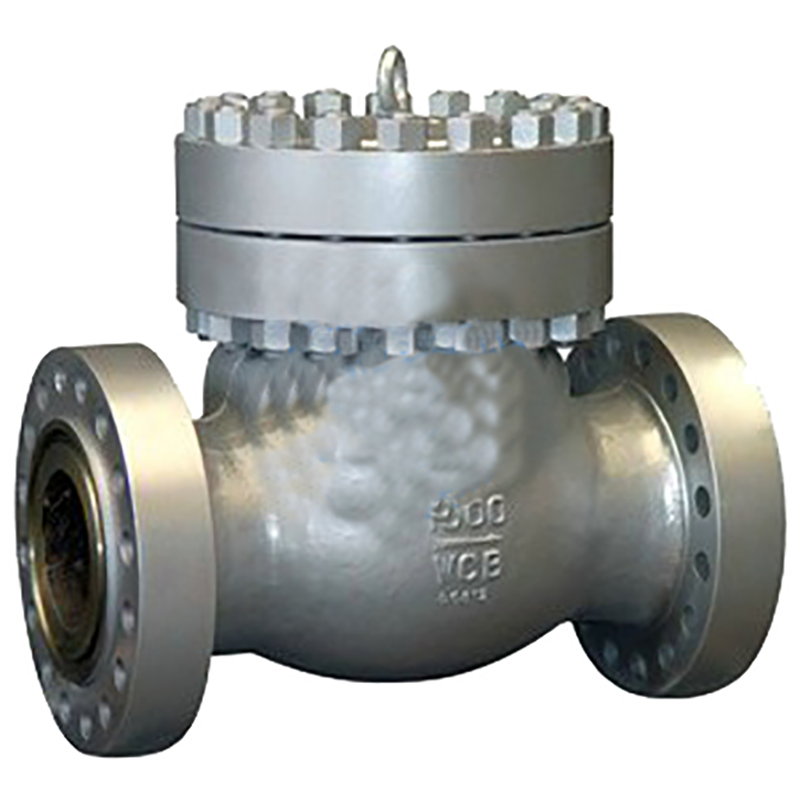

H44Y旋启式高压止回阀一般用于工作温度≤450℃，工作压力≤25.0MPa，介质为水、蒸汽、油品的高压管路系统，起防止介质倒流的作用。
产品特点：
1、阀门中口采用压力自紧式密封结构，介质压力越高，密封性能越好；
2、密封面采用堆焊司太立钴基硬质合金，具有高硬度、抗腐蚀、抗气蚀、优良的抗擦伤性能，阀门使用寿命长；
3、直通式，介质流阻小；
4、阀门开启和关闭是靠介质的作用力来实现的，介质回流时自动快速关闭；
5、维护及检修方便、快捷。
主要性能规范：
型号 | 公称压力 PN(MPa) | 试验压力（MPa） | 适用温度（℃） | 适用介质 | |
壳体 | 密封 | ||||
H44H-160 | 16.0 | 24.0 | 16.0 | ≤425 | 水、蒸汽、石油、石油产品等 |
H44H-250 | 25.0 | 38.0 | 25.0 | ||
H44Y-200 | 20.0 | 30.0 | 20.0 | 60 | 氢油 |
H44Y-250 | 25.0 | 38.0 | 25.0 | -40～100 | 油品 |
主要尺寸及重量：
公称通径 DN/mm | 尺寸 /mm | 重量 / | |||||||||||
L | D | D1 | D2 | D8 | b | f | b4 | f3 | Z-фd | Do | H | ||
50 | 300 | 215 | 165 | 132 | 95 | 36 | 3 | 12 | 8 | 8-ф25 | 142 | 210 | 44.5 |
65 | 340 | 245 | 190 | 152 | 110 | 44 | 3 | 12 | 8 | 8-ф30 | 161 | 227 | 54.7 |
80 | 380 | 260 | 205 | 168 | 130 | 46 | 3 | 12 | 8 | 8-ф30 | 180 | 235 | 67.5 |
100 | 430 | 300 | 240 | 200 | 160 | 48 | 3 | 12 | 8 | 8-ф34 | 210 | 274 | 101.5 |
150 | 550 | 390 | 318 | 270 | 205 | 66 | 3 | 14 | 10 | 12-ф41 | 300 | 340 | 220.6 |
200 | 650 | 480 | 400 | 345 | 275 | 78 | 3 | 17 | 11 | 12-ф48 | 375 | 374 | 404 |
300 | 900 | 665 | 570 | 510 | 380 | 100 | 3 | 23 | 14 | 16-ф54 | 480 | 505 | 1019 |
