品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | H41H |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 升降式 | 公称通径 : | DN15-300mm |
| 适用介质 : | 水 | 形态 : | 柱塞式 |
| 压力环境 : | 高压 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 工作温度 : | 高温 | 类型(通道位置) : | 三通式 |
产品概述：

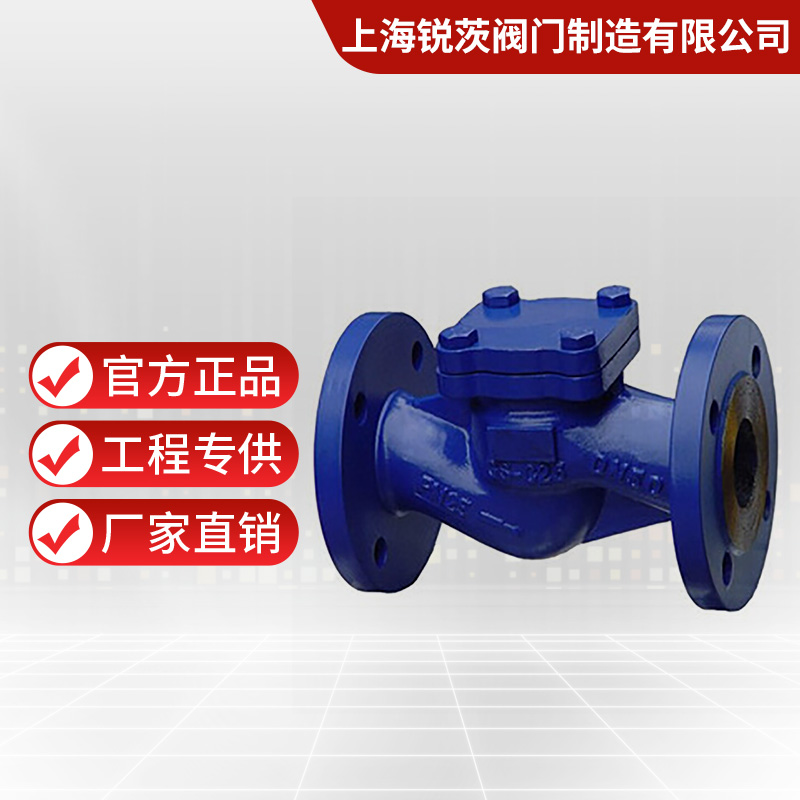

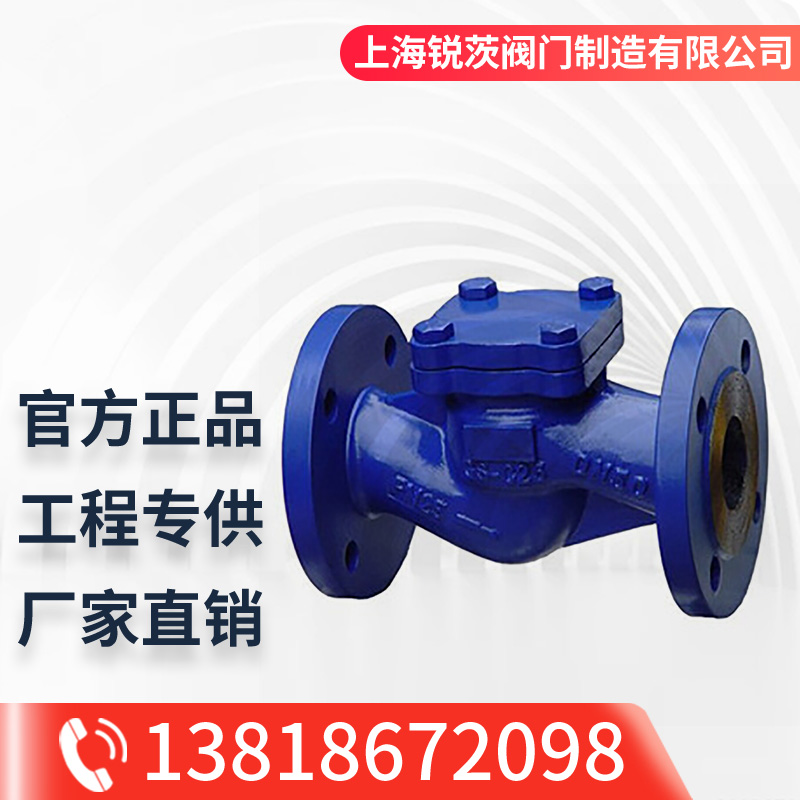

1、H41H德标升降式止回阀主要作用是防止管路中的介质倒流。水泵吸水关的底阀也属于止回阀类。启闭件靠介质流动和力量自行开启或关闭，以防止介质倒流的阀门叫止回阀。止回阀属于自动阀类，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生事故。
2、德标止回阀特点：维修方便、外形流畅、美观、使用长。
3、德标止回阀应用：电站、氨、冷冻系统、热油系统、热水。
4、德标止回阀阀门采用标准：结构长度标准：DIN3202；法兰标准：DIN2543-DIN2546；阀门试验检验标准：DIN3230-75
技术参数：
公称压力 | 1.6MPa | 2.5MPa | 4.0MPa |
壳体强度 | 2.4MPa | 3.8MPa | 6.0MPa |
密封试验 | 1.8MPa | 2.8MPa | 4.4MPa |
适用温度 | -20～350℃ | ||
适用介质 | 水、蒸汽、油品等 | ||
连接尺寸：
DN | L | H | Kv | 重量Kg | ||
PN16 | PN25 | PN40 | ||||
15 | 130 | 70 | 5.7 | 2.4 | 3.5 | 3.8 |
20 | 150 | 70 | 7.8 | 3.0 | 4.4 | 4.9 |
25 | 160 | 80 | 11.8 | 3.8 | 5.0 | 5.9 |
32 | 180 | 80 | 17.9 | 5.7 | 6.0 | 7.1 |
40 | 200 | 85 | 27.5 | 7.4 | 8.0 | 10.4 |
50 | 230 | 95 | 48.0 | 10.3 | 11.0 | 12.3 |
65 | 290 | 110 | 77.6 | 15.2 | 16.0 | 22.7 |
80 | 310 | 130 | 109.0 | 20.4 | 21.0 | 28.5 |
100 | 350 | 155 | 168.0 | 31.0 | 32.0 | 40.0 |
125 | 400 | 165 | 251.0 | 49.0 | 51.0 | 64.0 |
150 | 480 | 215 | 389.0 | 69.0 | 70.0 | 90.0 |
200 | 600 | 285 | 664.0 | 132.0 | 136.0 | 170.0 |
250 | 730 | 325 | 1017.0 | 198.0 | 218.0 | 240.0 |
300 | 850 | 365 | 1446.0 | 278.0 | 330.0 | 370.0 |
