品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | H44H |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 旋启式 | 公称通径 : | DN50-DN300 |
| 适用介质 : | 水 | 形态 : | 隔膜式 |
| 压力环境 : | 高压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 高温 | 类型(通道位置) : | 直通式 |

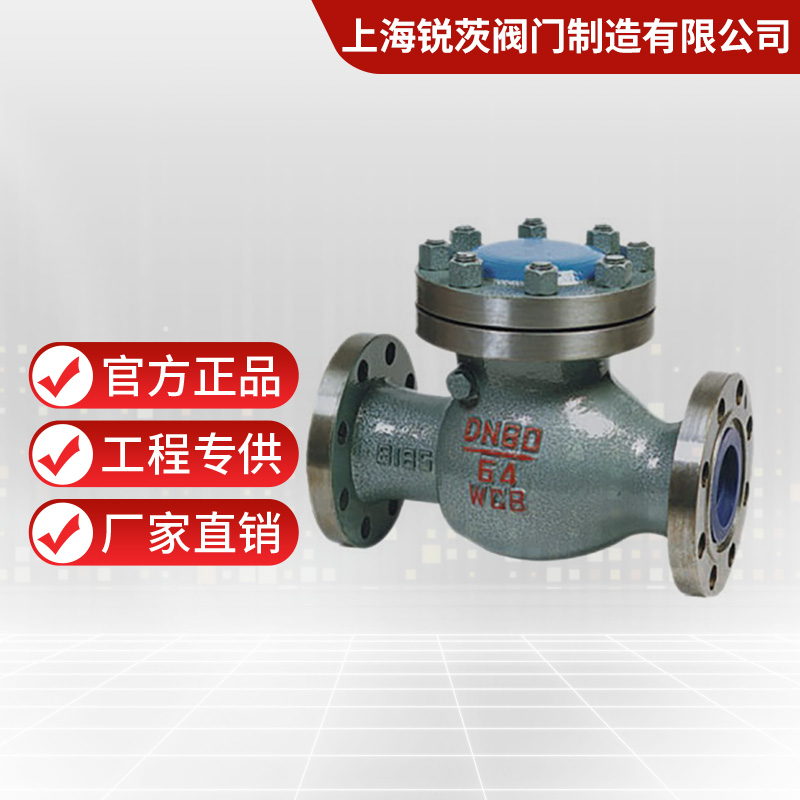

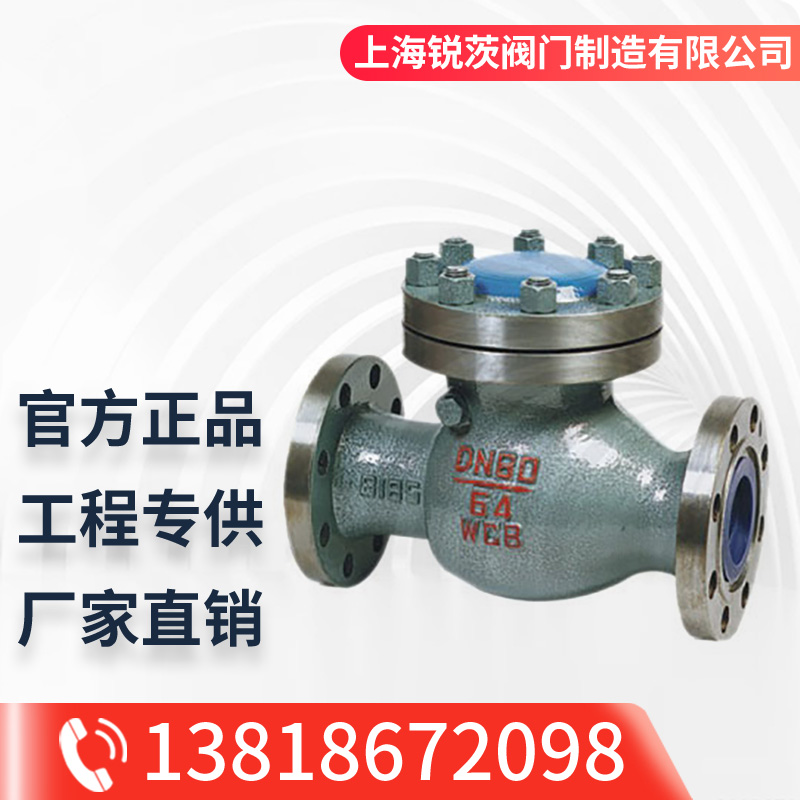

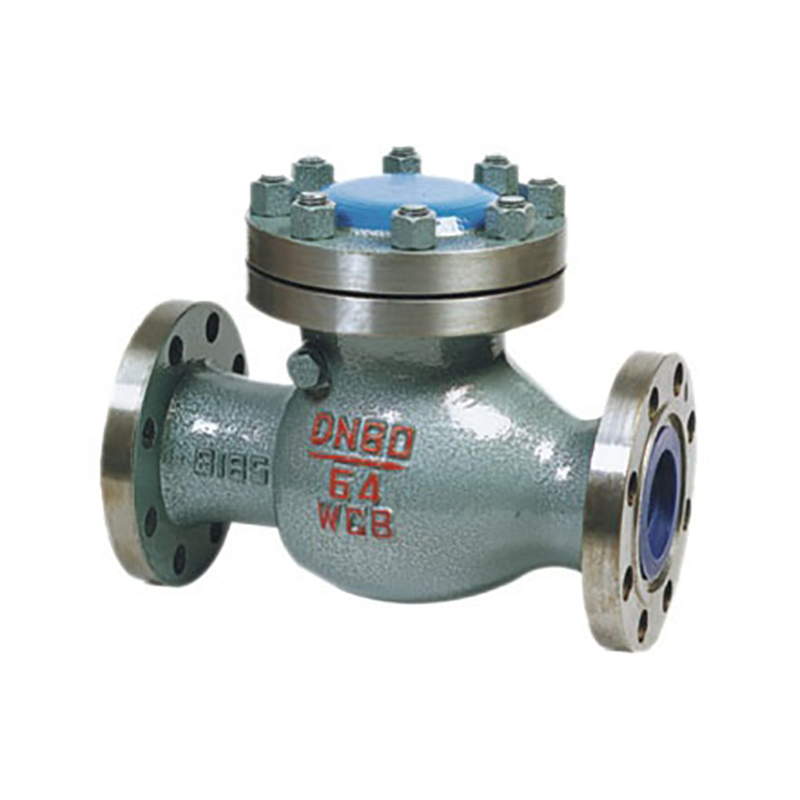

旋启式止回阀H44H产品严格按 GB12236 标准设计制造，销轴与阀瓣连接采用内装式结构，性能优良，密封更可靠。产品广泛应用于石油、化工、制药、电力行业等各种工况的管路上。
| 旋启式止回阀标准： | |
| 设计与制造结构长度压力-温度等级连接法兰试验与检验GB12236GB12221GB9131 JB/T74 HG20604JB/T74-94 GB9113 HG20592-20635JB/T9092-1999 GB13927 |
旋启式止回阀主要技术尺寸
| 公称压力 PN(MPa) | 公称直径 DN(mm) | 主要外形尺寸及连接尺寸(mm) | 重量 (kg) | |||||||
| L | D | D1 | D2 | b-f | z-d | D3 | H | |||
| 1.6 | 25 | 160 | 115 | 85 | 65 | 16-2 | 4--14 | 140 | 130 | 14 |
| 32 | 180 | 135 | 100 | 78 | 16-2 | 4--18 | 150 | 140 | 16 | |
| 40 | 200 | 145 | 110 | 85 | 16-2 | 4--18 | 160 | 150 | 18 | |
| 50 | 230 | 160 | 125 | 100 | 16-2 | 4--18 | 185 | 160 | 22 | |
| 65 | 290 | 180 | 145 | 120 | 18-3 | 4--18 | 215 | 177 | 26 | |
| 80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 235 | 187 | 33 | |
| 100 | 3540 | 215 | 180 | 155 | 20-3 | 8-18 | 255 | 202 | 39 | |
| 125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 285 | 227 | 57 | |
| 150 | 480 | 280 | 240 | 210 | 24--3 | 8-23 | 330 | 263 | 80 | |
| 200 | 550 | 335 | 295 | 265 | 26-3 | 12-23 | 385 | 293 | 95 | |
| 250 | 650 | 405 | 355 | 320 | 30-3 | 12-25 | 455 | 330 | 175 | |
| 300 | 750 | 460 | 410 | 375 | 30-4 | 12-25 | 515 | 382 | 260 | |
| 350 | 850 | 520 | 470 | 435 | 34--3 | 16-25 | 545 | 430 | 360 | |
| 400 | 950 | 580 | 525 | 485 | 36-4 | 16-30 | 600 | 480 | 496 | |
| 500 | 1150 | 705 | 650 | 608 | 44--4 | 20-34 | 730 | 560 | 588 | |
