品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | H41Y |
| 材质 : | 锻钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 升降式 | 公称通径 : | 25-300（mm） |
| 适用介质 : | 水 | 形态 : | 升降式止 |
| 压力环境 : | 高压 | 标准 : | 国标 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 工作温度 : | 高温 | 类型(通道位置) : | 三通式 |

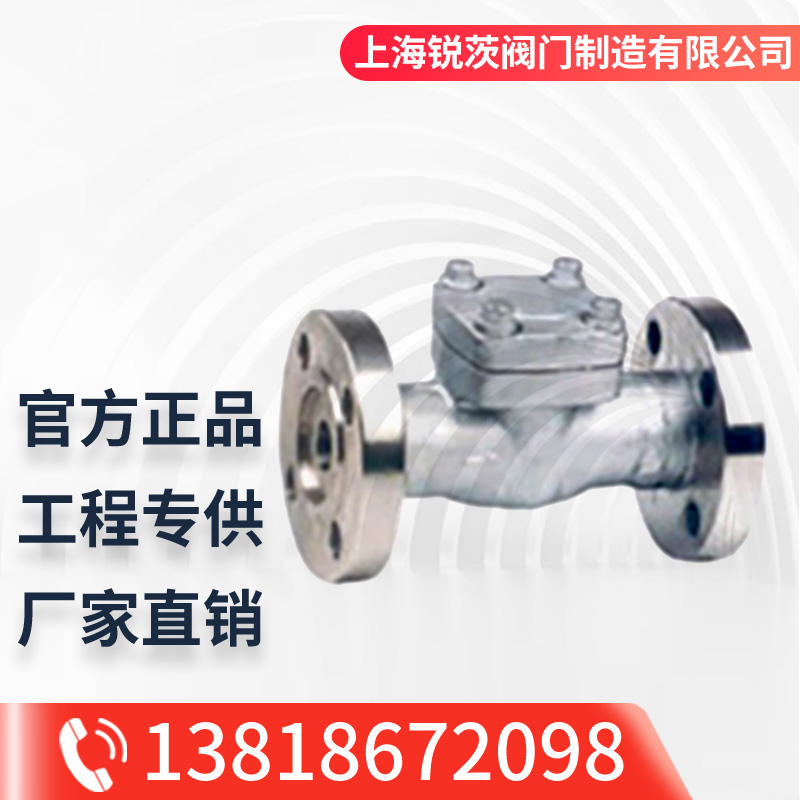

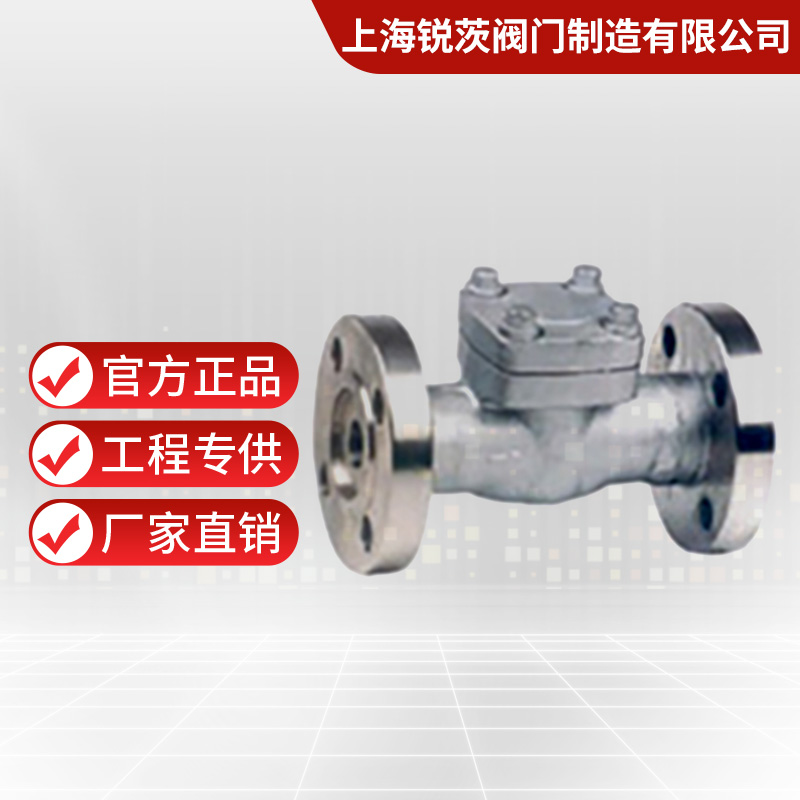

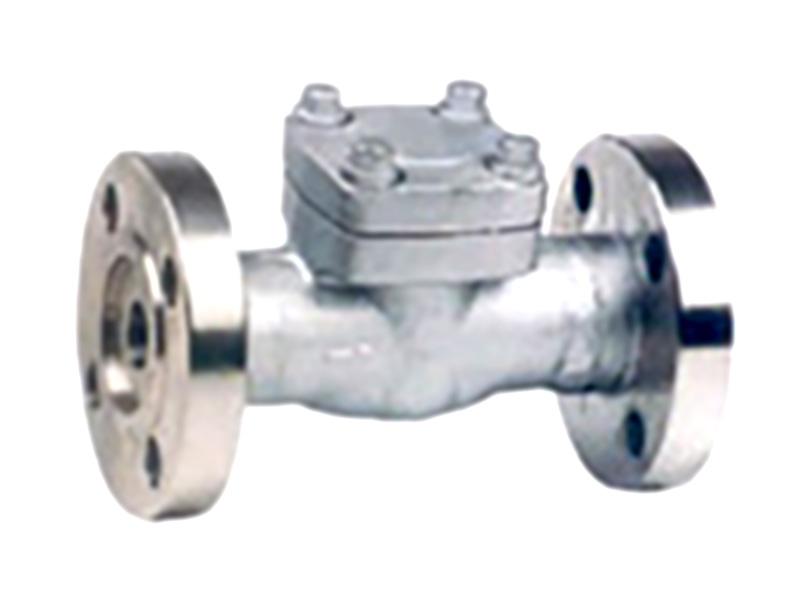

锻钢法兰升降式止回阀设计结构和特征
H41Y锻钢法兰升降式止回阀符合API 602，MSS-SP-118（可采用标准）和ANSI B16.34、B35352。检验与测试按API598，标志按MSS-Sp-25。
锻钢法兰升降式止回阀采用以下结构
1全径或缩径
2结构长度按ANSI B16.10
3法兰尺寸按ANSI B16.5
4压力自紧式阀盖
5明杆支架型（OS&Y）
6自定心压板压套式
7整体上密封座
8整体阀体法兰
9对焊接端符合ASME B16.25
10阀体阀盖连接形式
11螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连接内压自紧密封阀盖
锻钢法兰升降式止回阀尺寸（mm)和重量（Kg）
NPS | 1/2 | 3/4 | 1 | 11/4 | 11/2 | 2 | ||
L(RTJ) | 150 | 108 | 117 | 127 | 140 | 165 | 203 | |
300 | 152 | 178 | 203 | 216 | 229 | 267 | ||
600 | 165 | 190 | 216 | 229 | 241 | 292 | ||
H | 150,300 | 61 | 61 | 79 | 95 | 103 | 118 | |
600 | 61 | 79 | 95 | 103 | 118 | 135 | ||
重量 | 150 | RTJ | 2.56 | 3.37 | 4.37 | 8.17 | 8.94 | 12.64 |
BW | 1.70 | 1.90 | 2.10 | 5.12 | 5.50 | 7.89 | ||
300 | RTJ | 2.73 | 3.65 | 4.74 | 8.77 | 9.60 | 13.70 | |
BW | 1.90 | 2.10 | 3.00 | 5.12 | 6.60 | 7.85 | ||
600 | RTJ | 3.00 | 4.00 | 5.83 | 9.47 | 10.10 | 15.6 | |
BW | 2.00 | 3.12 | 4.25 | 7.25 | 8.56 | 13.60 | ||
