品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | PH44TC |
| 材质 : | 碳钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 旋启式 | 公称通径 : | DN50-500（mm） |
| 适用介质 : | 蒸汽 | 形态 : | 柱塞式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 自动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
一、产品概述：

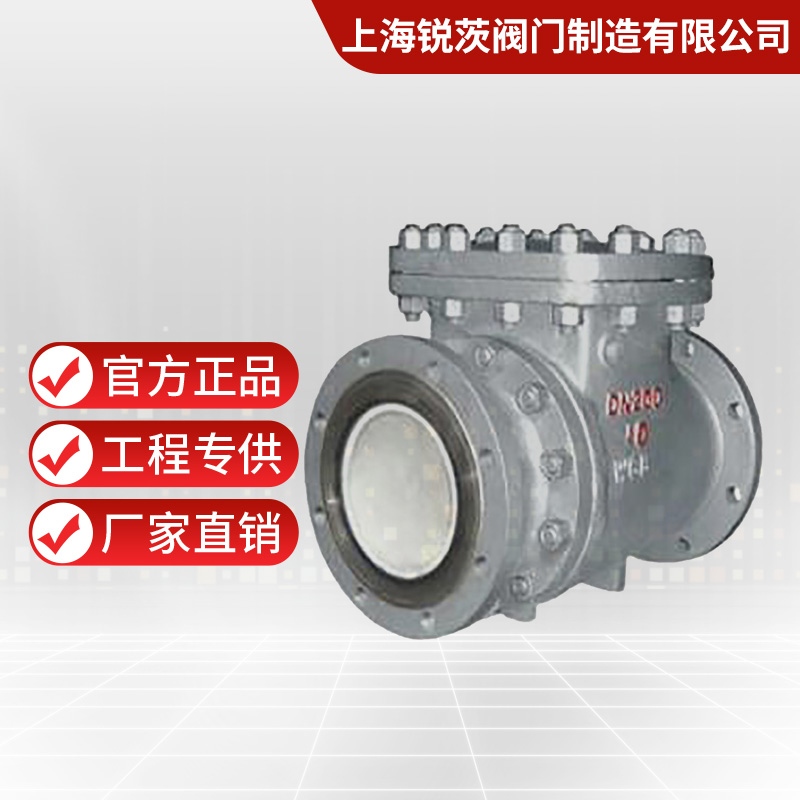

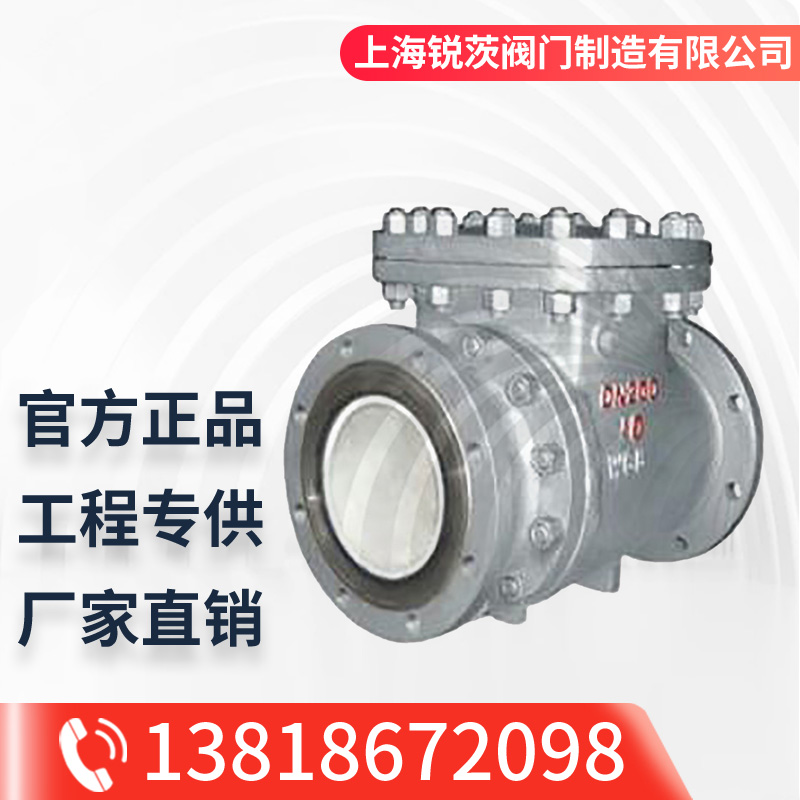

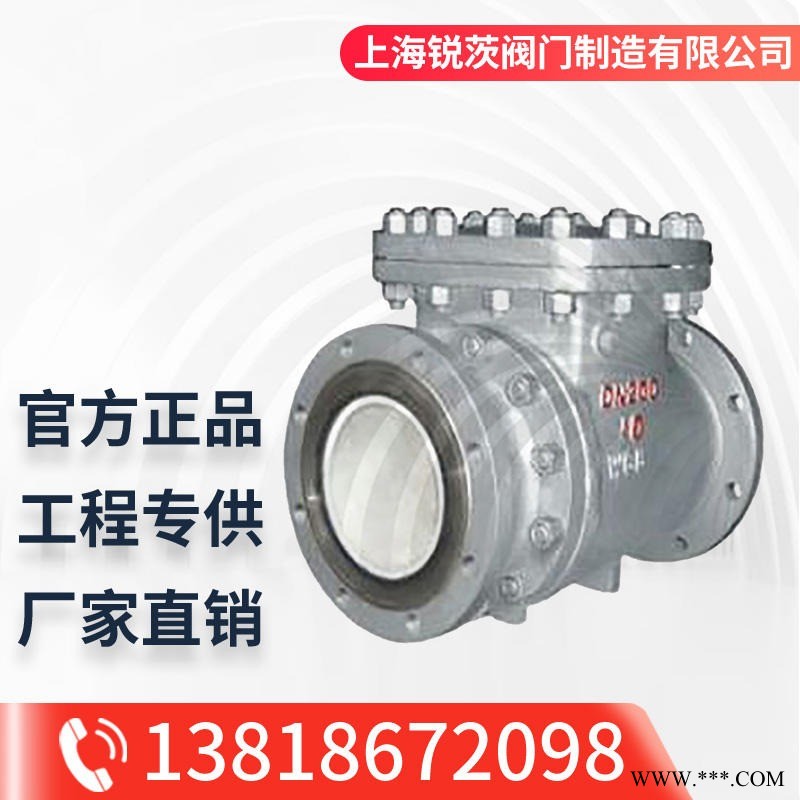

PH44TC陶瓷排渣止回阀是防止管路中的介质倒流，一般适用于含有固体颗粒的磨损性和冲刷性比较强的介质。旋启式陶瓷止回阀的阀瓣和阀座及流体通道均内衬高性能增韧结构陶瓷材料，具有极好的耐磨损和耐冲刷性能。在管道中可任意角度安装。广泛应用于各种石油、化工、液化气、给排水、食品、制药、发电、造纸、城建、矿产、锅炉蒸汽系统、市政、航空等领域，以及居民日常生活中。
二、标准规范：
设计与制造 | GB/T 12224 | |
连接端尺寸 | 结构长度 | GB/T 12221 |
法兰尺寸 | JB/T79.1 | |
检验与试验 | JB/T 9092 | |
材料 | 碳钢 | GB/T 12229 |
不锈钢 | Gb/T 12230 | |
标志 | Gb/T 12220 | |
供货 | Jb/T 7928 | |
三、零部件材料：
序号 | 名称 | 材料 |
1 | 阀体 | WCB |
2 | 阀座 | 结构陶瓷 |
3 | 主体 | WCB |
4 | 阀板 | WCB+结构陶瓷 |
5 | 摇杆 | WCB |
6 | 螺母 | 25 |
7 | 阀盖 | WCB |
8 | 流道 | 结构陶瓷 |
四、连接尺寸：
DN | PN(Mpa) | L | D | D1 | D2 | C | H | Z-Φd |
100 | 1.0 | 292 | 220 | 180 | 156 | 22 | 270 | 8-Φ18 |
125 | 330 | 250 | 210 | 184 | 22 | 280 | 8-Φ18 | |
150 | 356 | 285 | 240 | 211 | 24 | 290 | 8-Φ22 | |
200 | 495 | 340 | 295 | 266 | 24 | 345 | 8-Φ22 | |
250 | 622 | 395 | 350 | 319 | 26 | 412 | 12-Φ22 | |
300 | 698 | 445 | 400 | 370 | 26 | 468 | 12-Φ22 | |
350 | 787 | 505 | 460 | 429 | 26 | 524 | 16-Φ22 | |
400 | 914 | 565 | 515 | 480 | 26 | 570 | 16-Φ26 | |
100 | 1.6 | 292 | 220 | 180 | 156 | 22 | 270 | 8-Φ18 |
125 | 330 | 250 | 210 | 184 | 22 | 280 | 8-Φ18 | |
150 | 356 | 285 | 240 | 211 | 24 | 290 | 8-Φ22 | |
200 | 495 | 340 | 295 | 266 | 24 | 345 | 12-Φ22 | |
250 | 622 | 405 | 355 | 319 | 26 | 412 | 12-Φ26 | |
300 | 698 | 460 | 410 | 370 | 28 | 468 | 12-Φ26 | |
350 | 787 | 520 | 470 | 429 | 30 | 524 | 16-Φ26 | |
400 | 914 | 580 | 525 | 480 | 32 | 524 | 16-Φ30 |
