品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | H64Y |
| 材质 : | 锻钢 | 连接形式 : | 螺纹 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 旋启式 | 公称通径 : | DN15-DN50 |
| 适用介质 : | 油品 | 形态 : | 蝶式 |
| 压力环境 : | 高压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 高温 | 类型(通道位置) : | 直通式 |

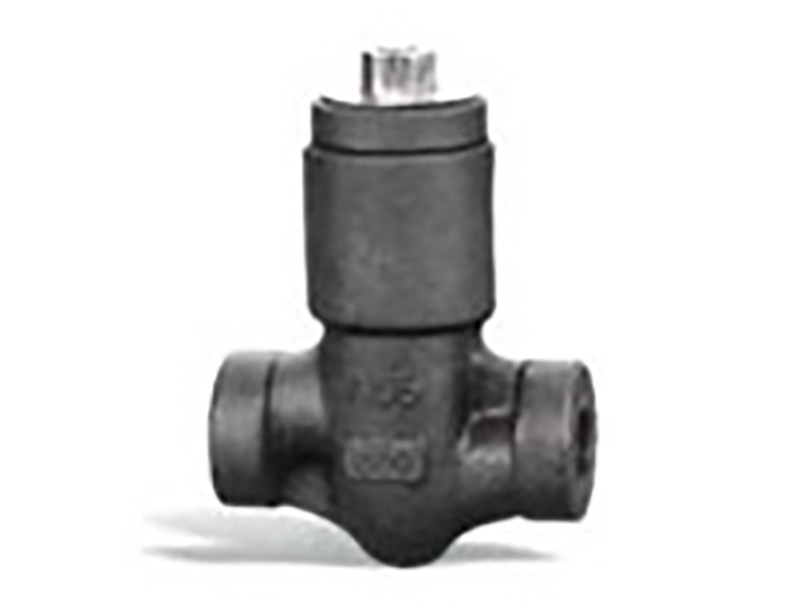

一、自密封旋启式止回阀概述：
锻钢止回阀有三种阀盖设计形式.**种是螺栓式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺栓螺母连接,缠绕式垫片(316夹柔性石墨制造)密封.客户有特殊要求时也可采用金属环连接. 种设计形式是焊接式阀盖,按这种设计形式的阀门,其阀体与阀盖用螺纹连接,全焊密封.客户有特殊要求时也可采用透焊连接.第三种是压力自紧式阀盖,按这种设计形式设计的阀门,其阀体与阀盖用螺纹连接,内压自密环密封。止回阀存在三种不同的设计结构,它们是升降式止回阀,球式止回阀和旋启式止回阀。
二、自密封旋启式止回阀结构特点：
1.止回阀的设计与制造符合MSSP-118和ASME B16.34.检验与测试按API 598,标记按MSS-SP-25。
2.全径或缩径
3.升降式止回阀
4.球式止回阀
5.旋启式止回阀
6.按需求内置弹簧
7.螺栓连接、缠绕垫片密封式阀盖，螺纹连接、全焊密封式阀盖以及螺纹连8.接内压自紧式阀盖
9.整体式上密封座
10.承插端符合ASME B16.11
11.螺纹连接端（NPT）符合ANSI/ASME B1.20.1
12.阀瓣可变换为节流型、针型、球型
自密封旋启式止回阀尺寸（mm)和重量（Kg）
NPS | 1/2″ | 3/4″ | 1″ | 11/4″ | 11/2″ | 2″ | |
L | 900～1500Lb | 140 | 140 | 140 | 178 | 178 | 216 |
2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
H | 117 | 117 | 117 | 152 | 152 | 195 | |
重量 | 900～1500Lb | 8.2 | 7.8 | 7.7 | 19.8 | 19.2 | 21.3 |
2500Lb | 10.0 | 9.6 | 9.4 | 21.5 | 21.1 | 22.8 | |
