| 品牌 : | 锐茨 | 型号 : | H44F46 |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVZ静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | DN25-500mm |
| 适用介质 : | 水 | 形态 : | 止回阀 |
| 压力环境 : | 低压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 脚踏 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
产品概述：

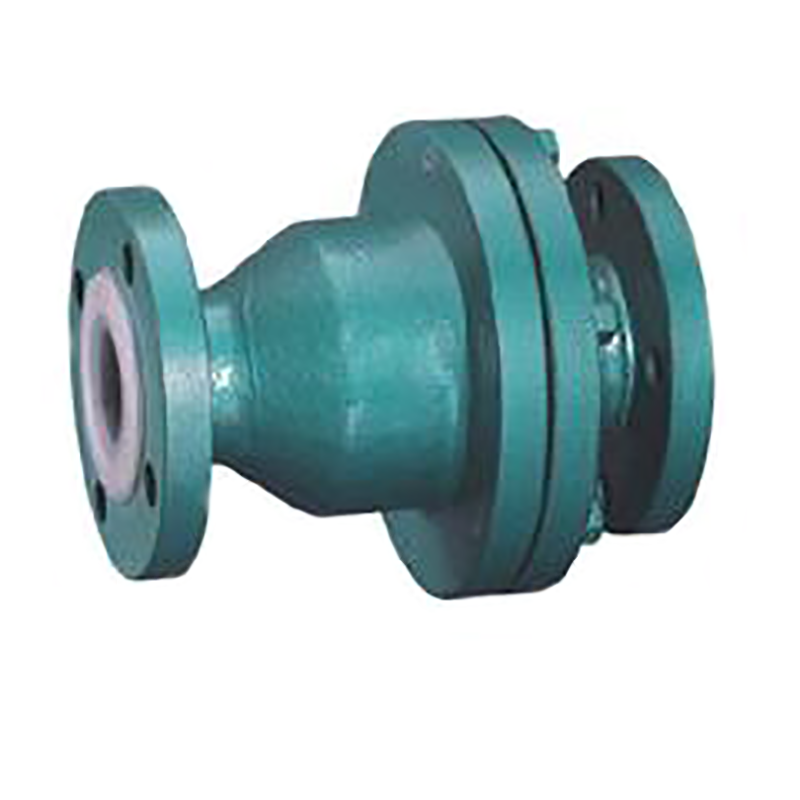

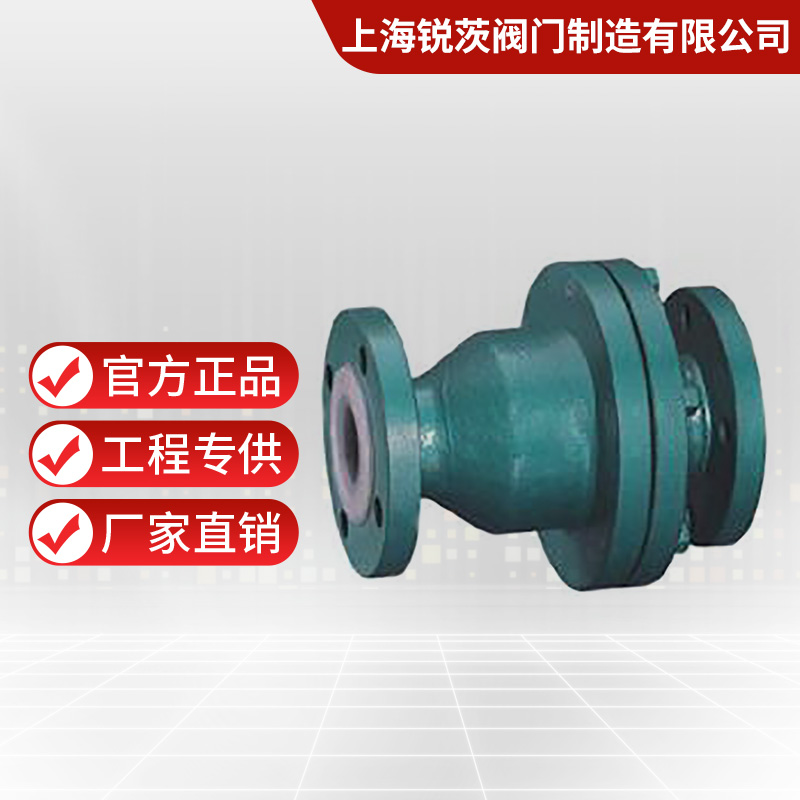

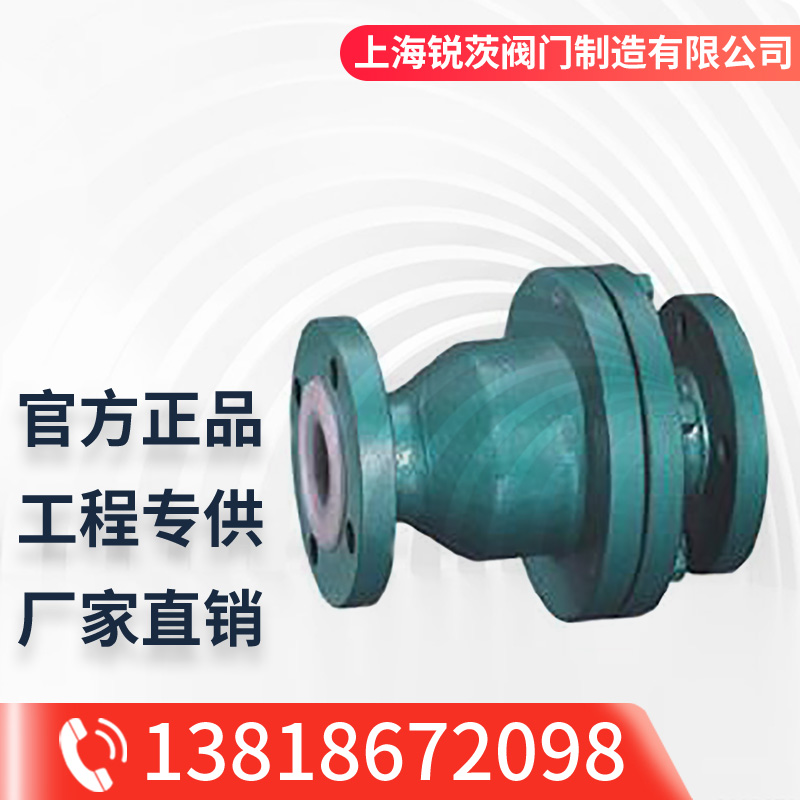

H44F4、H44F3、H44F46衬氟旋启式止回阀介质所能到达的地方采用衬里工艺，内衬材料采用F46和F3等氟塑料，能够承受“除熔融碱金属和元素氟”以外腐蚀性介质,适用于浓度的硫酸、盐酸、氢氟酸、王水和有机酸、强酸、强氧化剂及其它腐蚀性介质等管路,但由于衬里材质的性质，衬里止回阀根据衬里材质的不同，可在-20℃～150℃之间正常使用，且不适宜用于高压。其工作原理：衬氟止回阀属于一种自动阀门，启闭件靠介质流动和力量自行开启或关闭，主要用于介质单向流动的管道上，只允许介质向一个方向流动，以防止发生介质倒流、防止泵及驱动电动机反转，以及容器介质的泄放等事故。
主要外形和连接尺寸：
公称通经 | L | D | D1 | D2 | f | b | Z-φd | D | D1 | D2 | f | b | Z-φd | |
DN（mm） | NPS（inch） | PN1.0MPa | PN1.6MPa | |||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 130 | 95 | 65 | 2 | 14 | 4-φ14 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 150 | 105 | 75 | 2 | 16 | 4-φ14 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 160 | 115 | 85 | 2 | 16 | 4-φ14 |
32 | 5/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 180 | 135 | 100 | 2 | 18 | 4-φ18 |
40 | 3/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-φ18 | 200 | 145 | 110 | 3 | 18 | 4-φ18 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-φ18 | 230 | 160 | 125 | 3 | 20 | 4-φ18 |
65 | 5/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-φ18 | 290 | 180 | 145 | 3 | 20 | 4-φ18 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 4-φ18 | 310 | 195 | 160 | 3 | 22 | 4-φ18 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-φ18 | 350 | 215 | 180 | 3 | 24 | 8-φ18 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-φ18 | 400 | 245 | 210 | 3 | 26 | 8-φ18 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 24 | 8-φ23 | 480 | 280 | 240 | 3 | 28 | 8-φ23 |
200 | 8 | 600 | 335 | 295 | 265 | 3 | 26 | 8-φ23 | 495 | 335 | 295 | 3 | 30 | 12-φ23 |
250 | 10 | 622 | 390 | 350 | 320 | 3 | 28 | 12-φ23 | 622 | 405 | 355 | 3 | 32 | 12-φ25 |
300 | 12 | 698 | 440 | 400 | 368 | 4 | 28 | 12-φ23 | 698 | 460 | 410 | 4 | 34 | 12-φ25 |
350 | 14 | 787 | 500 | 460 | 428 | 4 | 30 | 16-φ23 | 787 | 520 | 470 | 4 | 38 | 16-φ25 |
400 | 16 | 914 | 565 | 515 | 482 | 4 | 32 | 16-φ25 | 914 | 580 | 525 | 4 | 40 | 16-φ30 |
450 | 18 | 978 | 615 | 565 | 532 | 4 | 32 | 20-φ25 | ||||||
500 | 20 | 978 | 670 | 620 | 585 | 4 | 34 | 20-φ25 | ||||||
