概述：

       止回阀是一种能自动阻止流体倒流的阀门，它用于管线系统中，起主要作用是防止介质倒流，防止泵及其驱动电机反转以及容器中介质泄放。

止回阀一般分为升降式、旋启式、碟式及隔膜式等几种类型，但目前**的是旋启式止回阀。

旋启式止回阀是阀瓣绕轴做旋转运动，其流体阻止一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式止回阀三种。单瓣旋启式止回阀一般用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为了减少水锤压力**采用能减少水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大口径管路。对夹旋启式止回阀结构小、重量轻，是一种发展较快的止回阀，多瓣旋启式止回阀适用于大口径管路。

碟式止回阀的结构类似于蝶阀。其结构简单、流阻较小，水锤压力亦较小。

隔膜式止回阀有都种结构形式，均采用隔膜作为启闭件，由于其防水锤性能好，结构简单，成本低，近年来发展较快。但隔膜式止回阀的使用温度和压力受到隔膜材料的限制。

1.结构特点

阀瓣能在重力作用下自动关闭，阻止介质倒流。

2.自密封结构

中法兰密封圈能在介质压力作用下起到密封的作用。

3.对夹双瓣旋启式止回阀

水锤压力小，阀瓣行程短，有弹簧辅助关闭，开关迅速。结构长度短，体积小，重量轻。

试验压力

主要尺寸及重量

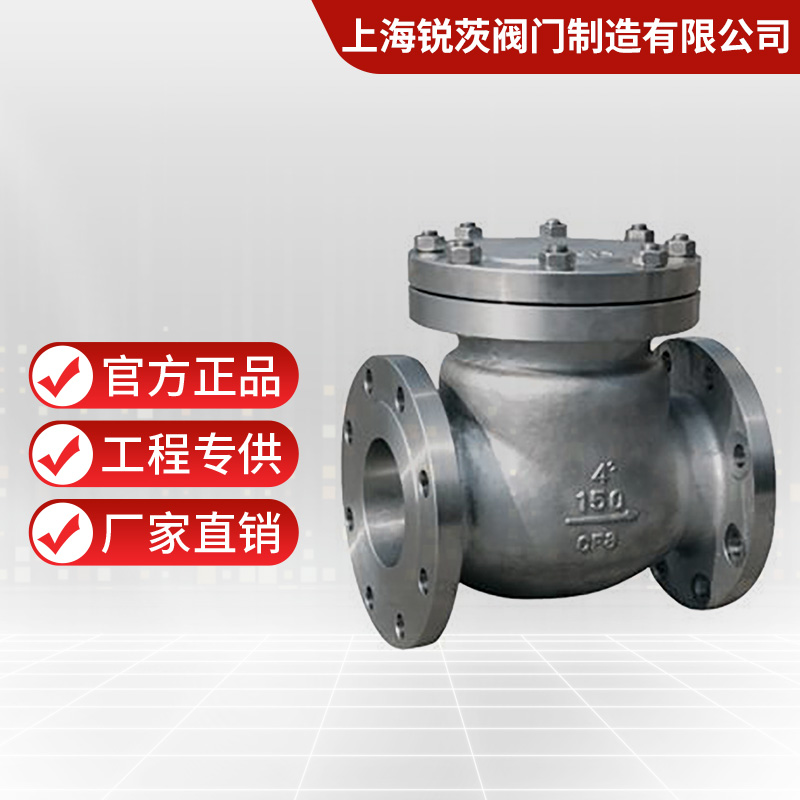

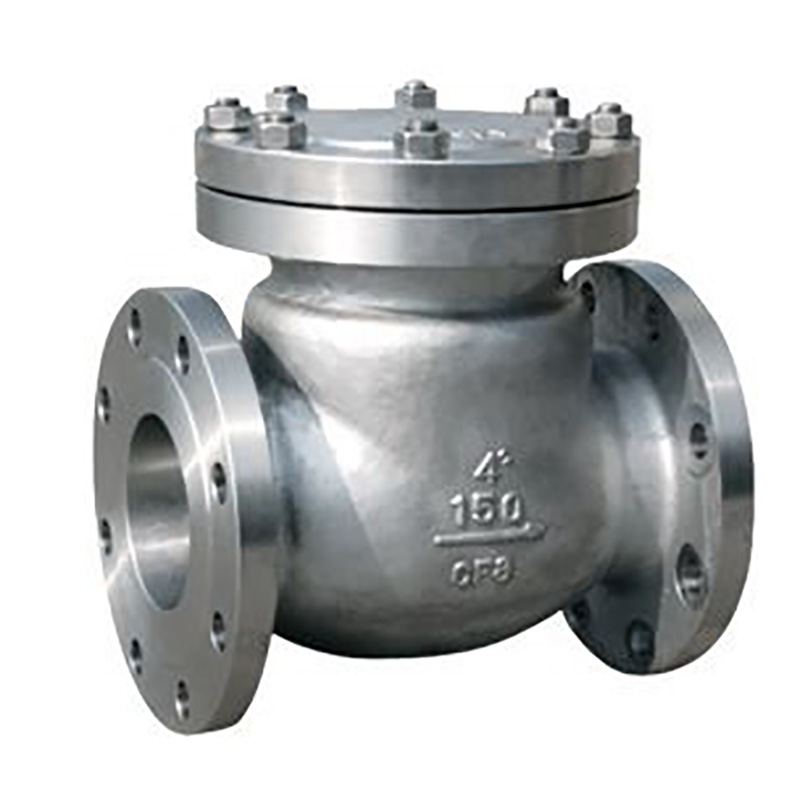

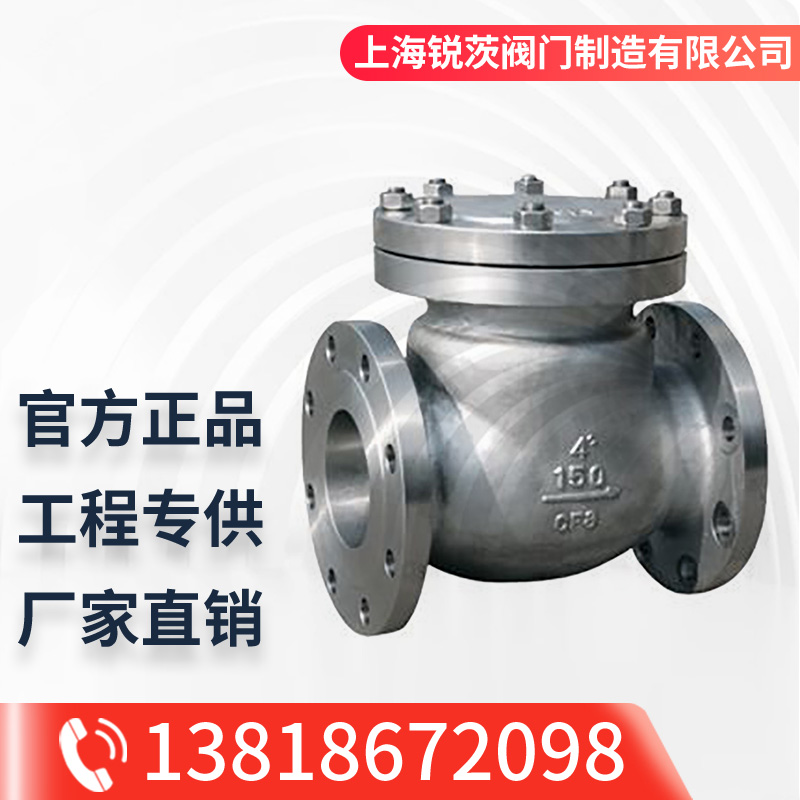

H44型 CLASS 150、300、600、900、1500旋启式止回阀

Class 150                                                                                             单位：mm

Class 300                                                                                             单位：mm
