品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | H12W |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 结构形式 : | 升降式 |
| 公称通径 : | DN15-DN100 | 适用介质 : | 油品 |
| 形态 : | 立式止回阀 | 压力环境 : | 常压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 工作温度 : | 常温 |
| 类型(通道位置) : | 直通式 |
产品概述：

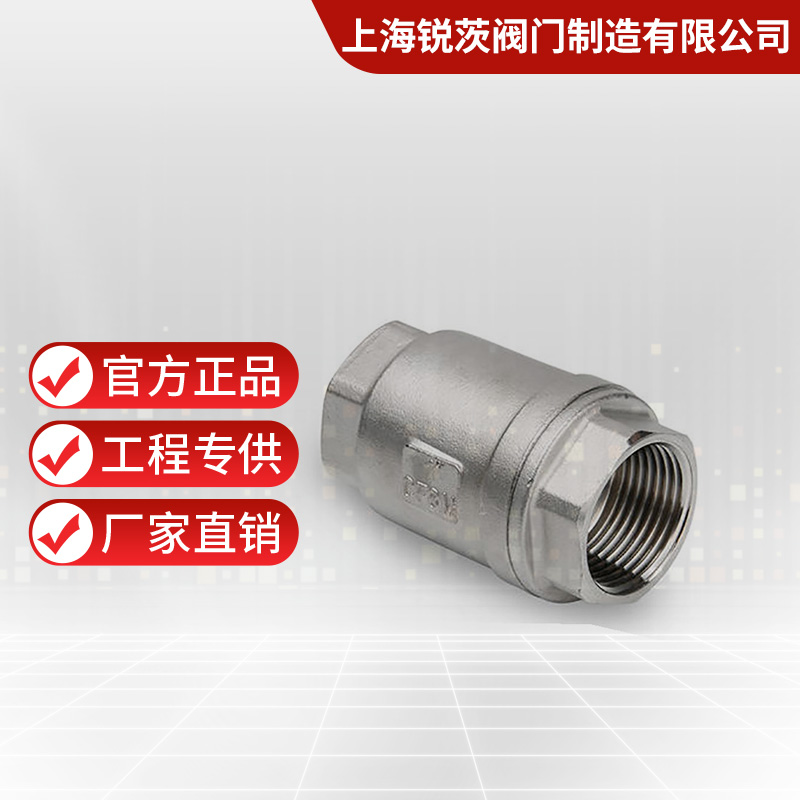

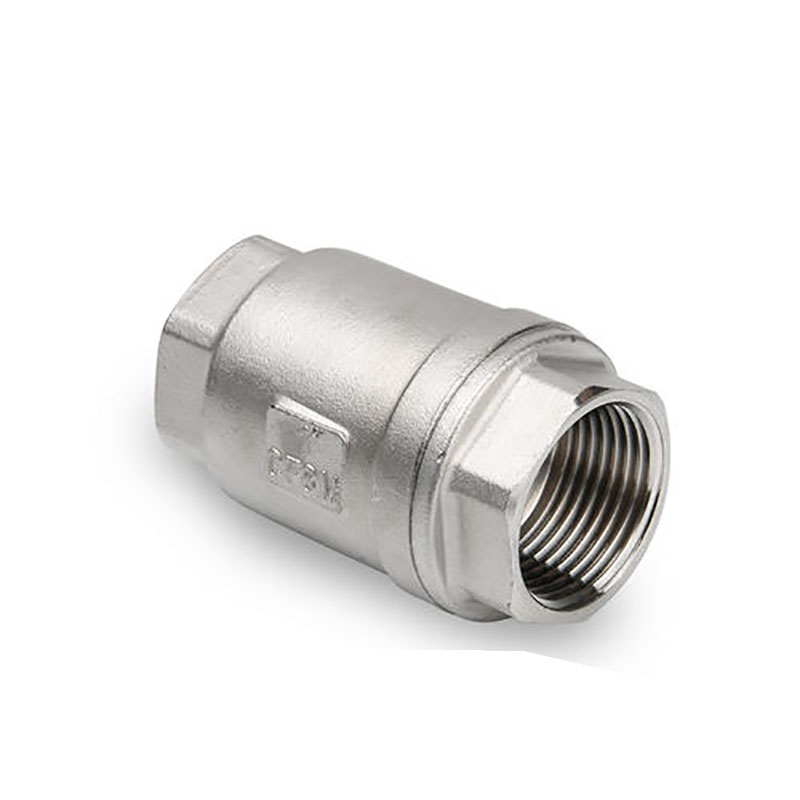

H12W不锈钢内螺纹弹簧止回阀是由1.阀体 3.阀瓣 4.弹簧 6.接头等零件组成，不锈钢丝扣弹簧止回阀精度较高、外观美、体积较小、带有弹簧装置、垂直或水平安装均可等特点。主要适应管道系统中防止介质倒流使用。
工作压力：H12型为6-16Mpa H13型为4-32Mpa
工作介质：水、油、液体
使用温度：≤420℃
材料：铜、不锈钢304、不锈钢316、不锈钢316L
产品结构图与主要尺寸：
公称通径 DN(mm) | ZG | H | L |
15 | 1/2 | 73 | 43 |
20 | 3/4 | 85 | 48 |
25 | 1 | 95 | 55 |
32 | 1-1/4 | 113 | 73 |
40 | 1-1/2 | 138 | 86 |
50 | 2 | 156 | 98 |
