品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | HH44X |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | SFCV橡胶瓣式 |
| 结构形式 : | 升降式 | 公称通径 : | DN40～800mm |
| 适用介质 : | 水 | 形态 : | 隔膜式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 水力控制 |
| 工作温度 : | 真空 | 类型(通道位置) : | 二通式 |
产品概述：

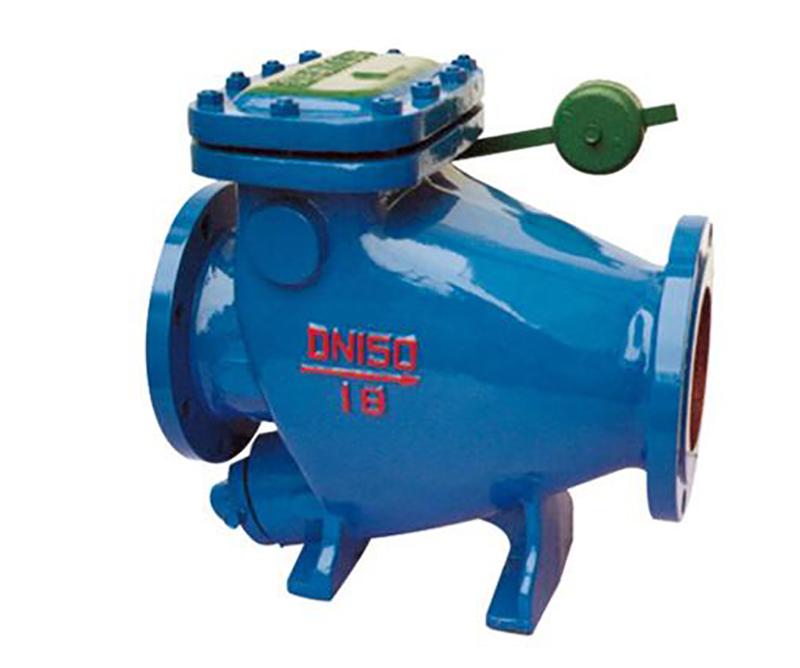

HH44X微阻缓闭止回阀主要适用于给排水管道，安装在水泵出口处用来防止介质逆流和消除破坏性水锤，并且有效地减少阀门关闭水锤压力，可保障管网安全运行。它具有阀瓣轻、开度大、节电效果，流体阻力小，水锤消除机构设计新颖，密封性能稳定可靠、耐磨损、使用寿命长、运行平稳、无振动、无噪声等特点。
主要技术参数：
公称压力：1.0～2.5MPa
公称通经：40～800mm
适用介质：水、弱腐蚀性液体
适用温度：0～80℃（如需要，可达200℃）
法兰标准：GB/T 17241.6 GB/T 9113
试验标准: GB/T 13927 AP1598
主要技术参数：
型号 | 公称通径 | 公称压力 | 试验压力Ps(MPo) | 高工作压力 | 工作温度 | 适用介质 | |
壳体 | 密封 | ||||||
T 16 | 40-800 | 1.0 | 1.5 | 1.1 | 1.0 | 0-80℃(根 | 水、弱腐 |
T | 1.6 | 2.4 | 1.76 | 1.6 | |||
HH44Z/X | 2.5 | 3.75 | 2.75 | 2.5 | |||
主要外形尺寸(法兰连接尺寸：按JB／T79—94)：
公称压力 (MPa) | 公称通径DN(mm) | 尺寸(mm) | ||
L | H | B | ||
1.0 | 40 | 200 | 300 | 220 |
50 | 230 | 300 | 270 | |
65 | 290 | 320 | 290 | |
80 | 310 | 354 | 300 | |
100 | 350 | 350 | 320 | |
125 | 400 | 380 | 340 | |
150 | 480 | 500 | 410 | |
200 | 500 | 580 | 450 | |
250 | 600 | 670 | 550 | |
300 | 700 | 730 | 580 | |
350 | 800 | 820 | 630 | |
400 | 900 | 920 | 700 | |
450 | 1000 | 950 | 800 | |
500 | 1100 | 1100 | 900 | |
600 | 1300 | 1200 | 990 | |
700 | 1400 | 1550 | 1120 | |
800 | 1500 | 1700 | 1300 | |
