品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | H61Y |
| 材质 : | 锻钢 | 连接形式 : | 螺纹 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 升降式 | 公称通径 : | DN15-50mm |
| 适用介质 : | 水 | 形态 : | 隔膜式 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 工作温度 : | 常温 |
| 类型(通道位置) : | 二通式 |
产品概述：

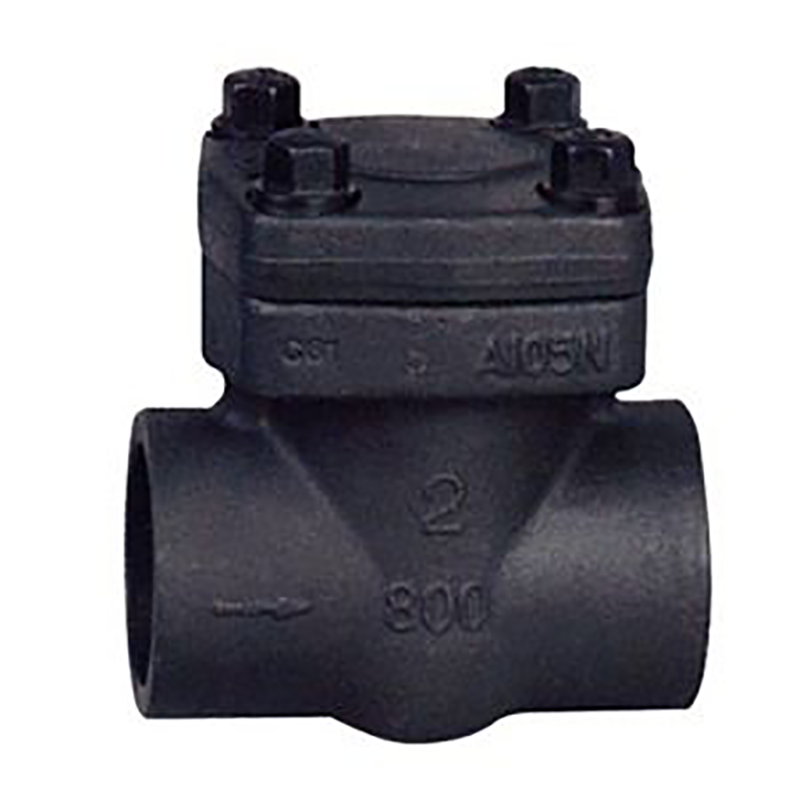

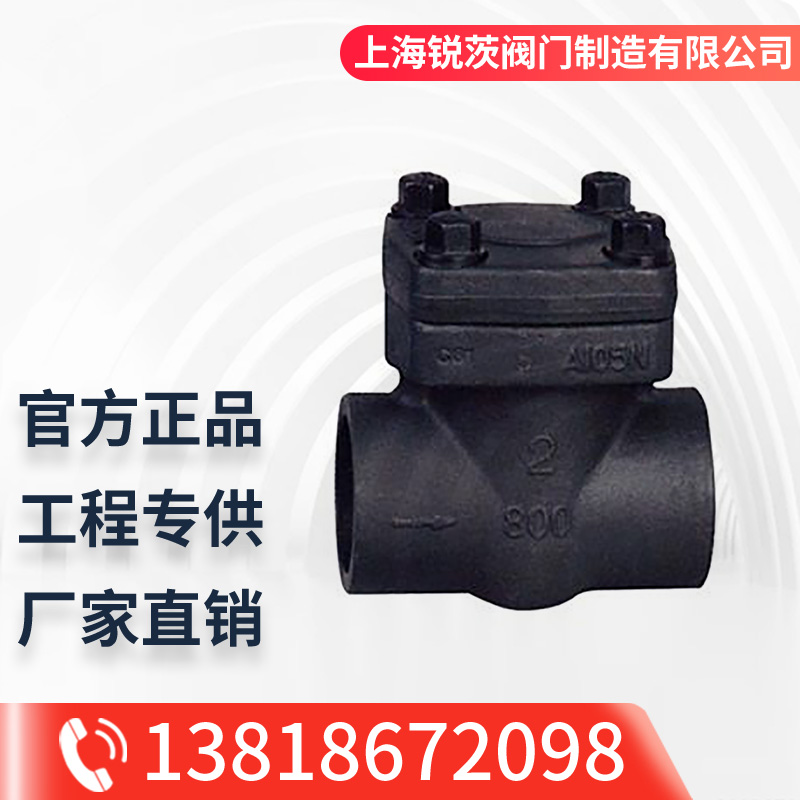

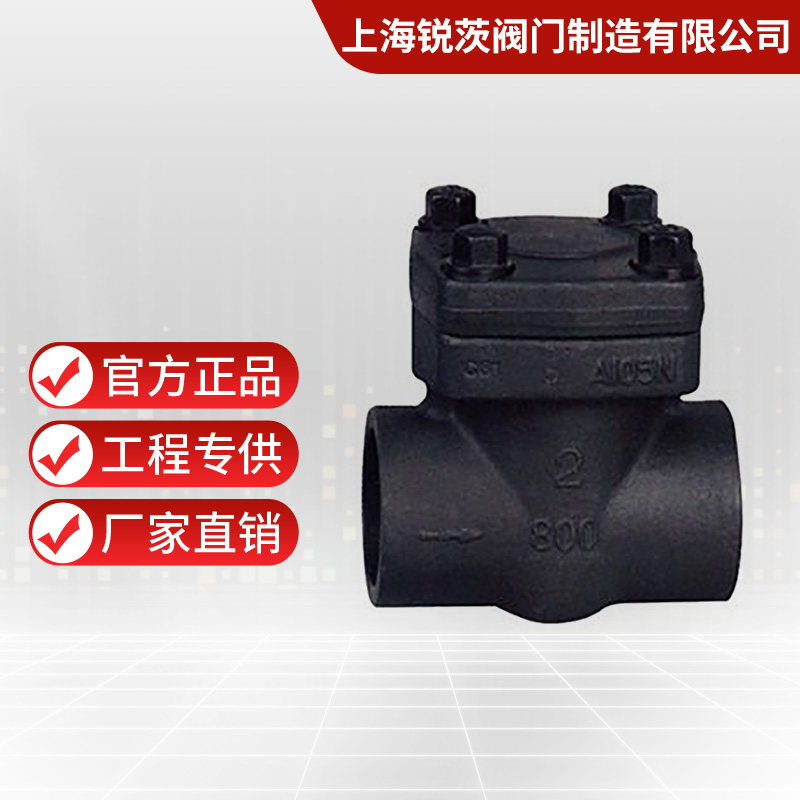

H11Y、H61Y内螺纹与承插焊止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从阀前侧流向出口侧。当阀前侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。
安装注意事项：
（1）在管线中不要使止回阀承受重量，大型的止回阀应单独支撑，使之不受管系产生的压力的影响。
（2）安装时注意介质流动的方向应与阀体所票箭头方向一致。
（3）升降式垂直瓣止回阀应安装在垂直管道上。
（4）升降式水平瓣止回阀应安装在水平管道上。
尺寸（MM）和重量（KG）
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
W | 61 | 61 | 65 | 79 | 95 | 103 | 118 | 132 | |
重量 | 螺栓式 | 1.4 | 1.2 | 1.5 | 3.1 | 3.9 | 5.6 | 8.9 | 12.5 |
焊接式 | 1.1 | 1.0 | 1.2 | 2.9 | 3.3 | 4.9 | 8.1 | 10.9 | |
