品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | H41H |
| 材质 : | 铸钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 升降式 | 公称通径 : | DN32-DN200mm |
| 适用介质 : | 水 | 形态 : | 旋塞式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
升降式止回阀概述：

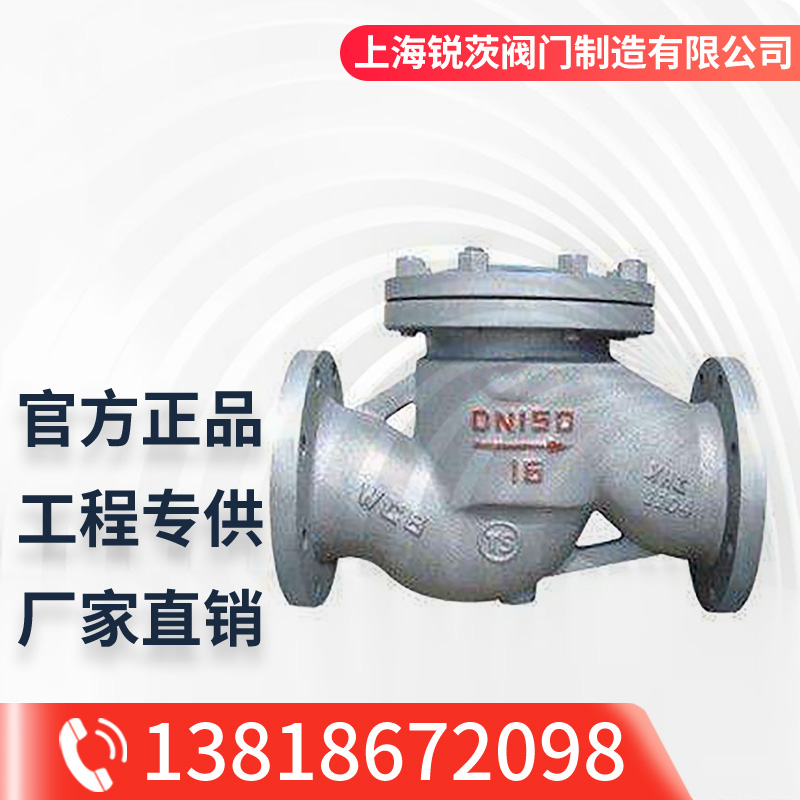

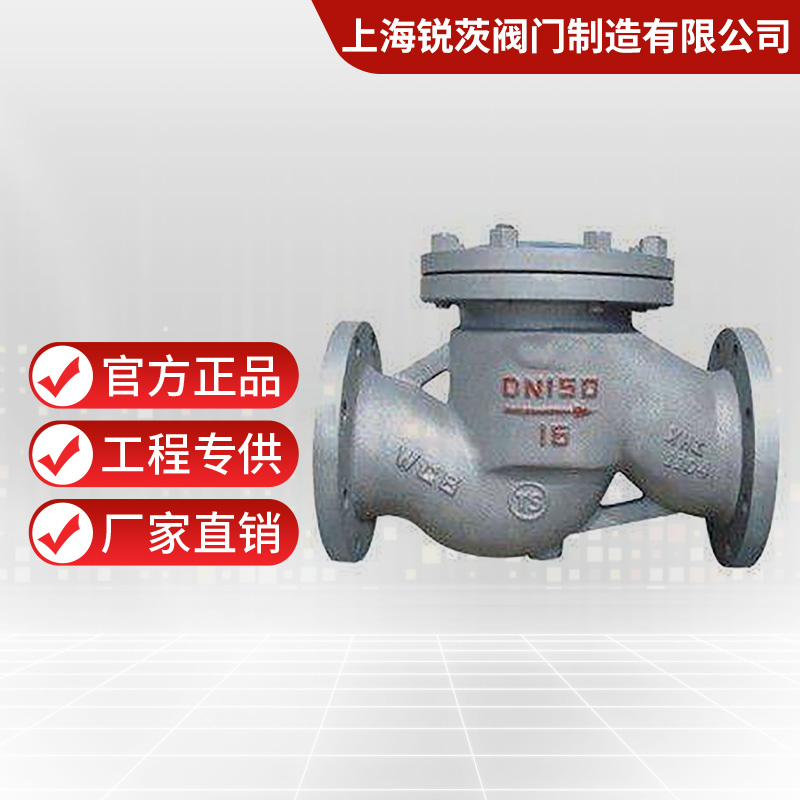

H41H铸钢升降式止回阀严格按 GB12235 标准设计制造，阀瓣沿着中心定位作升降运动 , 衬套采用耐磨性能好，摩擦系数小的材料制作，动作灵活可靠 . 密封性能优良。产品应用于石油、化工、电力行业等工况的管路上。
设计制造： GB12235
结构长度： GB12221
连接法兰： JB/T79-1994
试验与检验： JB/T9092-1999
升降式止回阀主要性能规范：
试验压力 | 公称压力（ MPa ） | ||||
1.6 | 2.5 | 4.0 | 6.4 | 10.0 | |
壳体试验 | 2.4 | 3.8 | 6.0 | 9.6 | 15.0 |
密封试验 | 1.8 | 2.8 | 4.4 | 7.1 | 11.0 |
阀体材料 | WCB(C) | CF8(P) | CF 8M (R) | WC6 | WC9 |
工作温度 | ≤ 425 | ≤ 100 | ≤ 100 | ≤ 550 | ≤ 550 |
适用介质 | 水、蒸汽、油品 | 水、蒸汽 | 水、蒸汽 | ||
升降式止回阀主要连接尺寸：
公称通径 | PN1.6/2.5/4.0MPa | PN6.4MPa | PN10.0MPa | |||
L | H | L | H | L | H | |
DN32 | 180 | 100 | 260 | 160 | 260 | 165 |
DN40 | 200 | 110 | 260 | 165 | 260 | 170 |
DN50 | 230 | 115 | 300 | 170 | 300 | 175 |
DN65 | 290 | 140 | 340 | 185 | 340 | 190 |
DN80 | 310 | 170 | 380 | 205 | 380 | 235 |
DN100 | 350 | 200 | 430 | 230 | 430 | 265 |
DN125 | 400 | 230 | 500 | 265 | 500 | 310 |
DN150 | 480 | 255 | 550 | 310 | 550 | 350 |
DN200 | 600 | 285 | 650 | 350 | 650 | 400 |
