品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | DH44Y |
| 材质 : | 锻钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVZ静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | DN40-350mm |
| 适用介质 : | 水 | 形态 : | 旋转式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 低温 | 类型(通道位置) : | 直通式 |
产品概述：

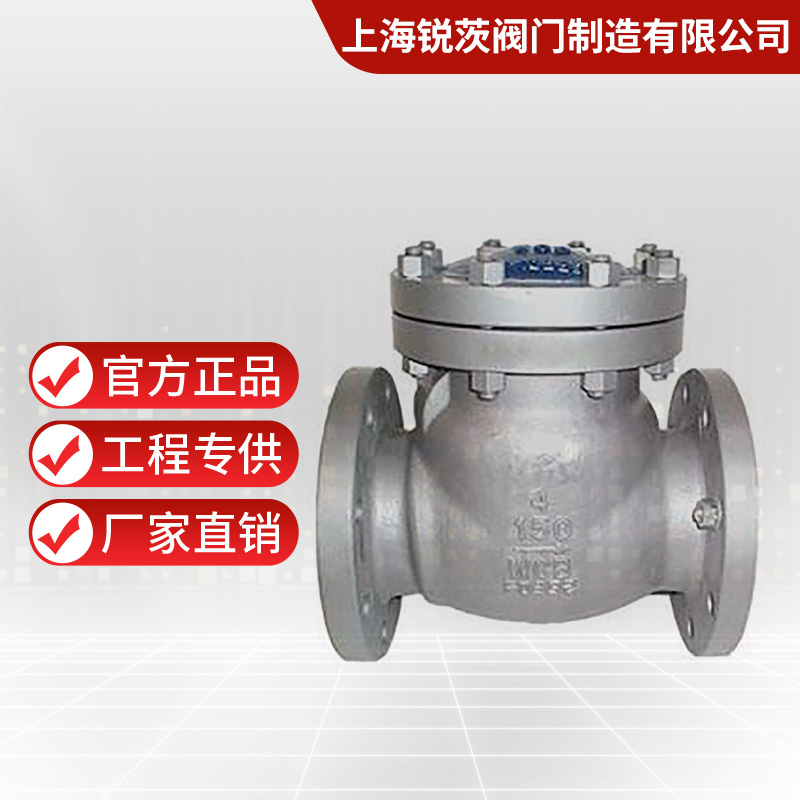

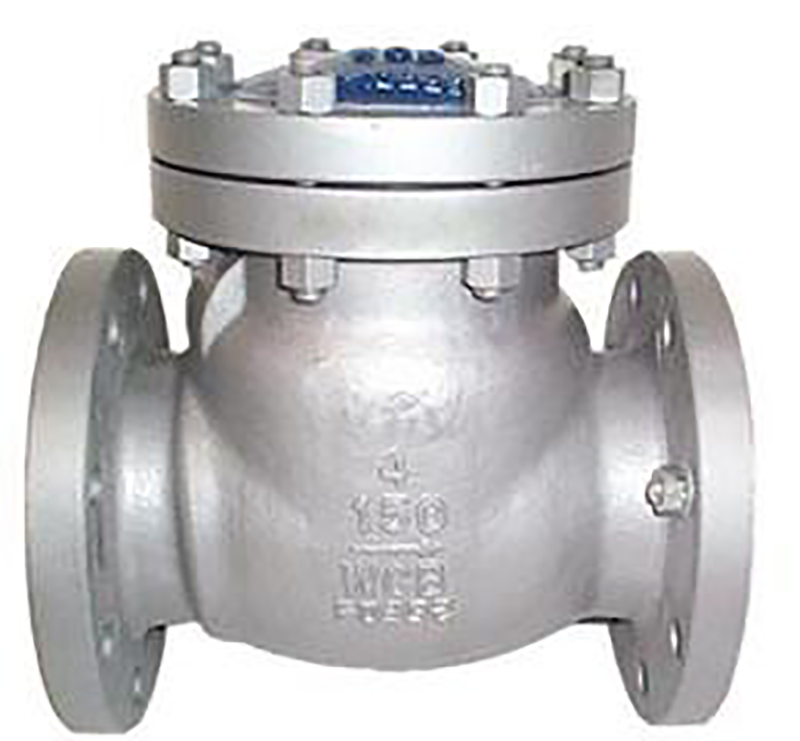

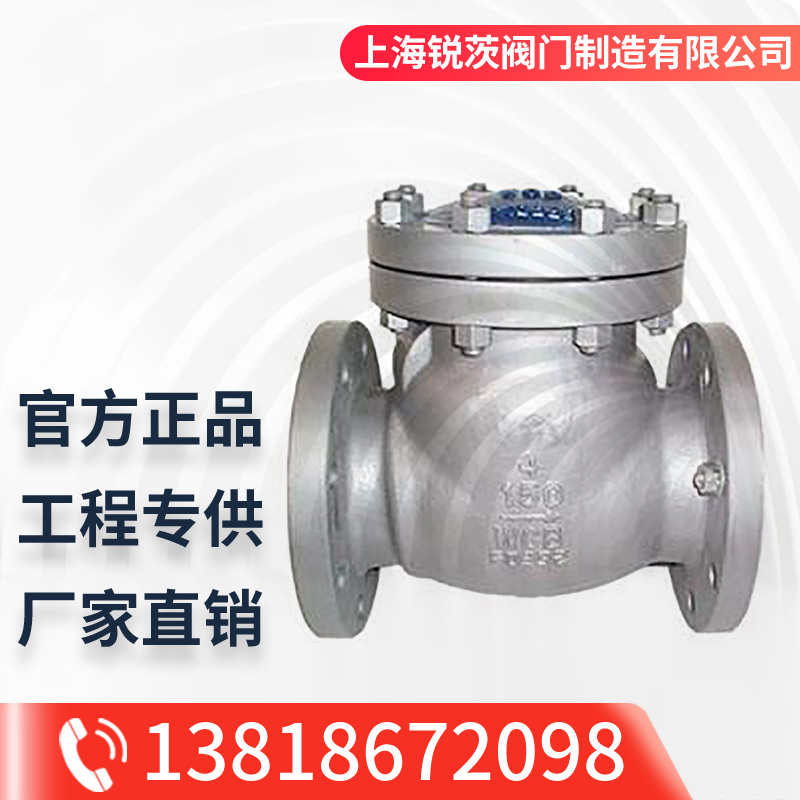

DH44Y低温旋启式止回阀适用于液氧、液氮、液氩、液化、液态、液态等-196℃低温液体。
执行标准：
项目 | 设计及制造 | 结构长度 | 法兰标准 | 检验与试验 |
标准 | API600 | ANSI B16.10 | ANSI B16.5 | API598 |
外形及连接尺寸：
公称通径 | 尺寸 | ||||||||
mm | in | L | D | D1 | D2 | b | f | n-Φd | H |
DH44Y-150Lb | |||||||||
50 | 2 | 203 | 152 | 120.5 | 92 | 16 | 1.6 | 4-19 | 180 |
80 | 3 | 241 | 192 | 152.5 | 127 | 19 | 1.6 | 4-19 | 190 |
100 | 4 | 297 | 229 | 190.5 | 157 | 24 | 1.6 | 8-19 | 203 |
125 | 5 | 330 | 254 | 216 | 186 | 24 | 1.6 | 8-22 | 229 |
150 | 6 | 356 | 279 | 241.5 | 216 | 26 | 1.6 | 8-22 | 257 |
200 | 8 | 495 | 342 | 298.5 | 270 | 29 | 1.6 | 8-22 | 292 |
250 | 10 | 622 | 406 | 362 | 324 | 31 | 1.6 | 12-25 | 355 |
300 | 12 | 698 | 483 | 432 | 381 | 32 | 1.6 | 12-25 | 396 |
