| 品牌 : | 锐茨 | 型号 : | H64-1500LB |
| 材质 : | 碳钢 | 连接形式 : | 焊接 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | DN20-2000（mm） |
| 适用介质 : | 水 | 形态 : | 角式 |
| 压力环境 : | 高压 | 标准 : | 美标 |
| 流动方向 : | 单向 | 驱动方式 : | 脉冲 |
| 工作温度 : | 高温 | 类型(通道位置) : | 直通式 |

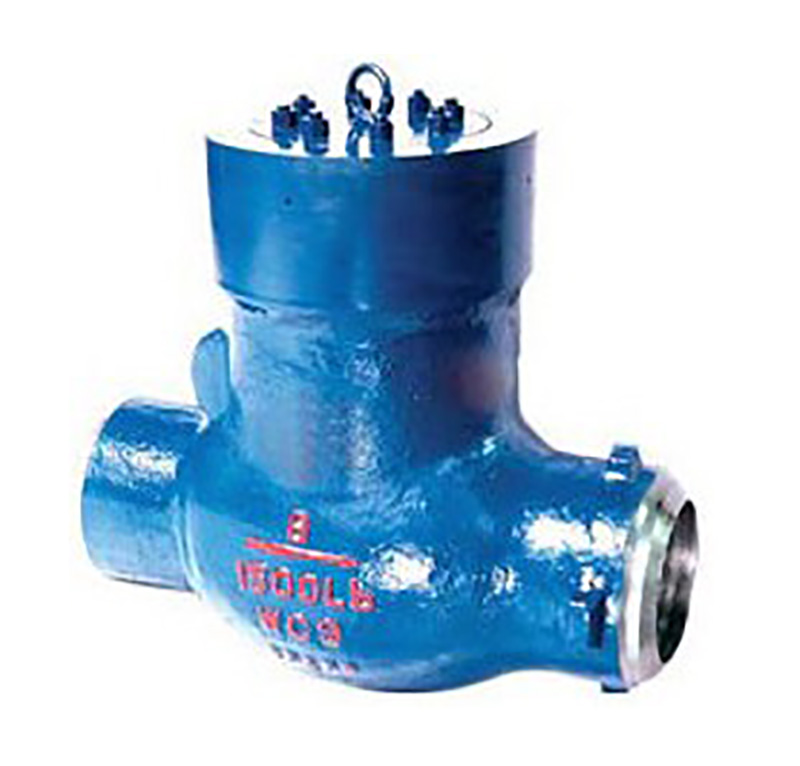

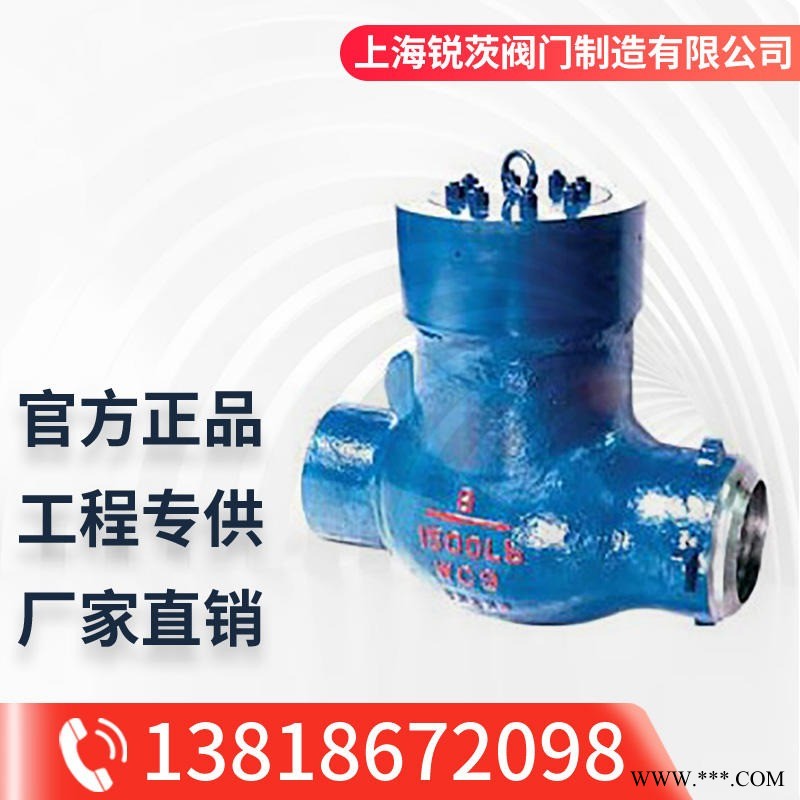

焊接美标止回阀H64简述
止回阀是能自动阻止流体倒流的阀门。止回阀的阀瓣在流体压力作用下开启，流体从进口侧流向出口侧。当进口侧压力低于出口侧时，阀瓣在流体压差、本身重力等因素作用下自动关闭以防止流体倒流。旋启式止回阀的阀瓣绕转轴作旋转运动。其流体阻力一般小于升降式止回阀，它适用于较大口径的场合。旋启式止回阀根据阀瓣的数目可分为单瓣旋启式、双瓣旋启式及多瓣旋启式三种。单瓣旋启式止回阀一般适用于中等口径的场合。大口径管路选用单瓣旋启式止回阀时，为减少水锤压力， 采用能减小水锤压力的缓闭止回阀。双瓣旋启式止回阀适用于大中口径管路。对夹双瓣旋启式止回阀结构小、重量轻，是一种发展较快的止回阀；多瓣旋启式止回阀适用于大口径管道路。
主要外形和连接尺寸
| 称通径PNS(in) | 外形尺寸和连接尺寸 | 重量 | ||
| d | L | H | ||
| 21/2 | 50 | 330 | 240 | 40 |
| 3 | 60 | 368 | 305 | 60 |
| 4 | 80 | 457 | 315 | 95 |
| 5 | 96 | 533 | 409 | 170 |
| 6 | 118 | 610 | 465 | 186 |
| 8 | 147 | 762 | 528 | 415 |
| 10 | 180 | 914 | 613 | 658 |
| 12 | 222 | 1041 | 680 | 1200 |
| 14 | 254 | 1118 | 745 | 1638 |
