品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | H42W |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 加工定制 : | 是 | 种类 : | NRVG静音式 |
| 结构形式 : | 旋启式 | 公称通径 : | DN15-300mm |
| 适用介质 : | 弱酸碱介质 | 形态 : | 旋转式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 二通式 |
产品概述：

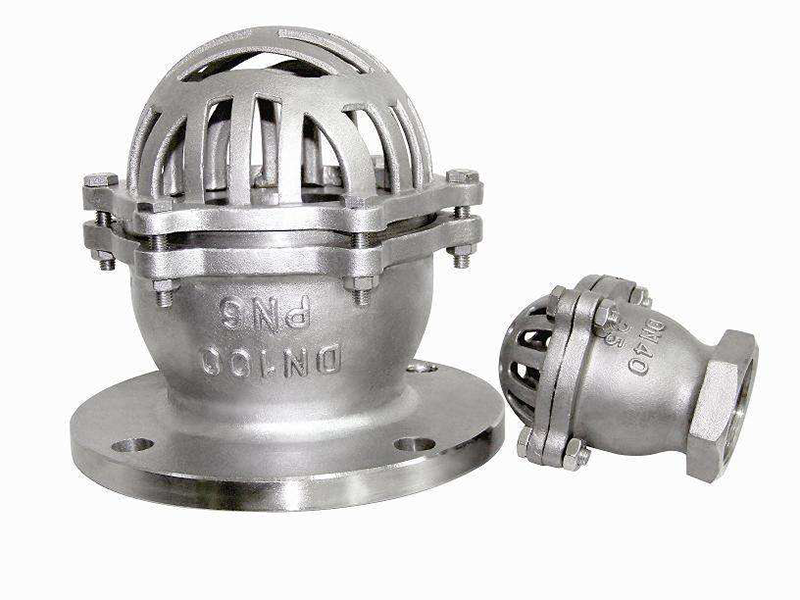

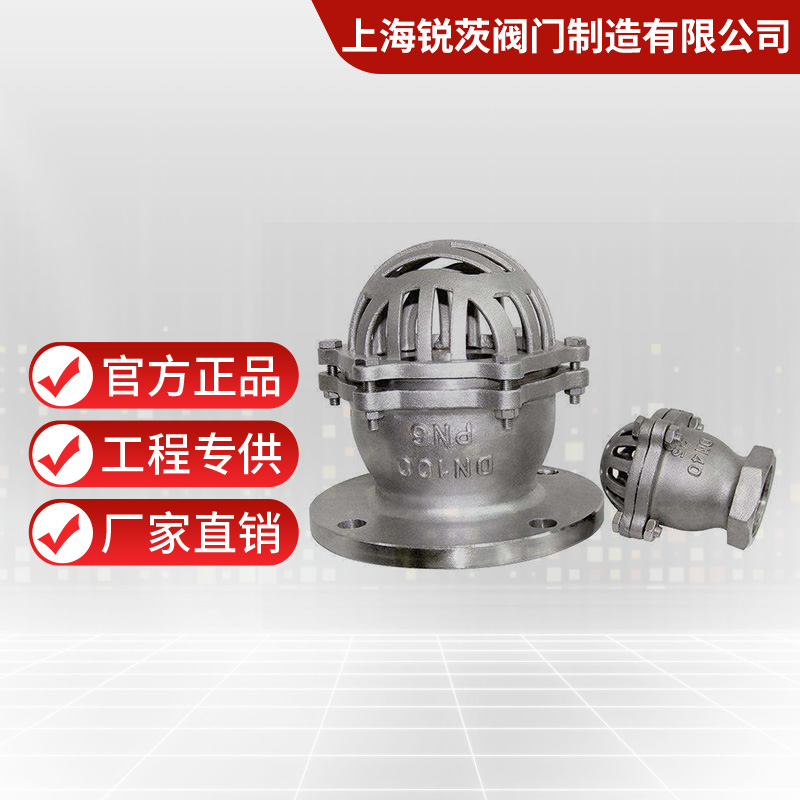

H42X不锈钢底阀用于净化设备、石油、化工、冶金、电力、轻纺等系统中的环节之一，是控制管道内介质单向流向的阀门，阻止介质倒流。底阀是一种节约能源的阀，一般安装在水泵水下吸管的底端。限制水泵管内液体返回水源，起着只进不出的功能。阀盖上有很多个进水品和加强筋，起到了不易堵塞，主要应用在抽水的管路上。水道和支承的作用。口径有单瓣，双瓣，多瓣型。有法兰连接和螺纹连接。
结构原理：
底阀由阀底，阀瓣，阀盖，衬套，密封圈等零件组成，详见下图水源的水从阀盖进入阀体。在流体的压力作用下，阀瓣打开水，当示停后出口管内的压力将阀瓣关闭，液体将不会倒回水源，起到了即畅通抽水又节约水能损失的作用。
性能规范：
型号 | 公称压力 | 试验压力 | 工作温度℃ | 适用介质 | |
强度（水）MPa | 密封（水）MPa | ||||
H42X-2.5 | 0.25 | 0.4 | 0.25 | ≤50 | 水 |
外形尺寸和连接尺寸：
型号 | 公称通径 | 尺寸 | 重量 | |||||||
D | D1 | D2 | b-f | Z-Φd | D0 | h0 | H | |||
H42X-2.5 | 50 | 140 | 110 | 90 | 16-3 | 4-14 | 135 | 17 | 142 | 4 |
65 | 160 | 130 | 110 | 16-3 | 4-14 | 168 | 25 | 180 | 6.5 | |
80 | 185 | 150 | 125 | 18-3 | 4-18 | 198 | 32 | 197 | 8.5 | |
100 | 205 | 170 | 145 | 18-3 | 4-18 | 247 | 40 | 230 | 14.5 | |
125 | 235 | 2500 | 175 | 20-3 | 8-18 | 272 | 43 | 270 | 18 | |
150 | 260 | 225 | 200 | 20-3 | 8-18 | 315 | 38 | 297 | 24 | |
200 | 315 | 280 | 255 | 22-3 | 8-18 | 405 | 65 | 382 | 38 | |
250 | 370 | 335 | 310 | 24-3 | 12-18 | 465 | 84 | 460 | 64 | |
300 | 435 | 395 | 262 | 24-4 | 12-23 | 510 | 90 | 530 | 98 | |
