产品概述：

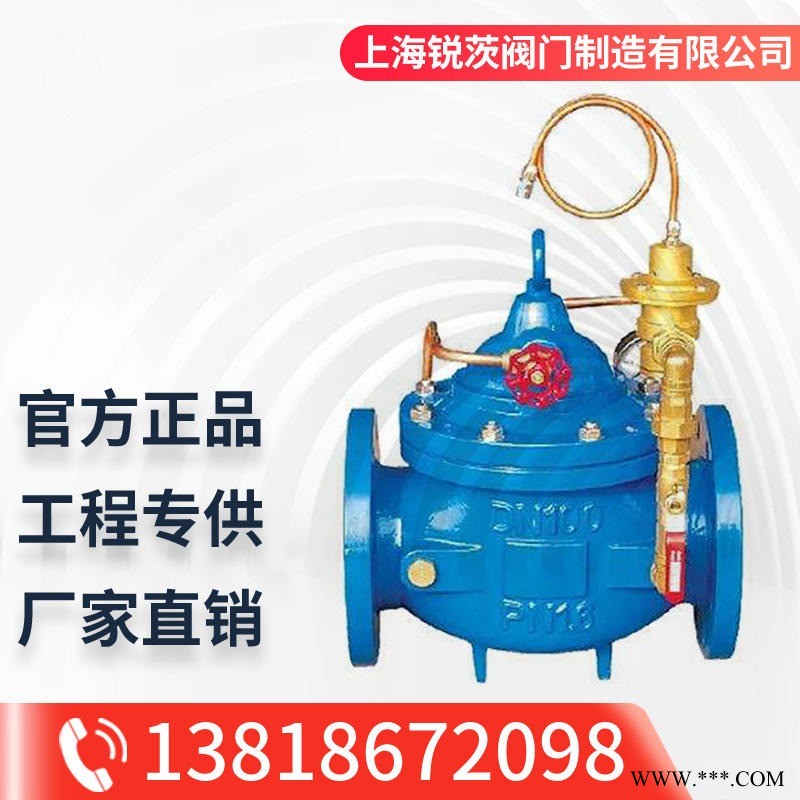

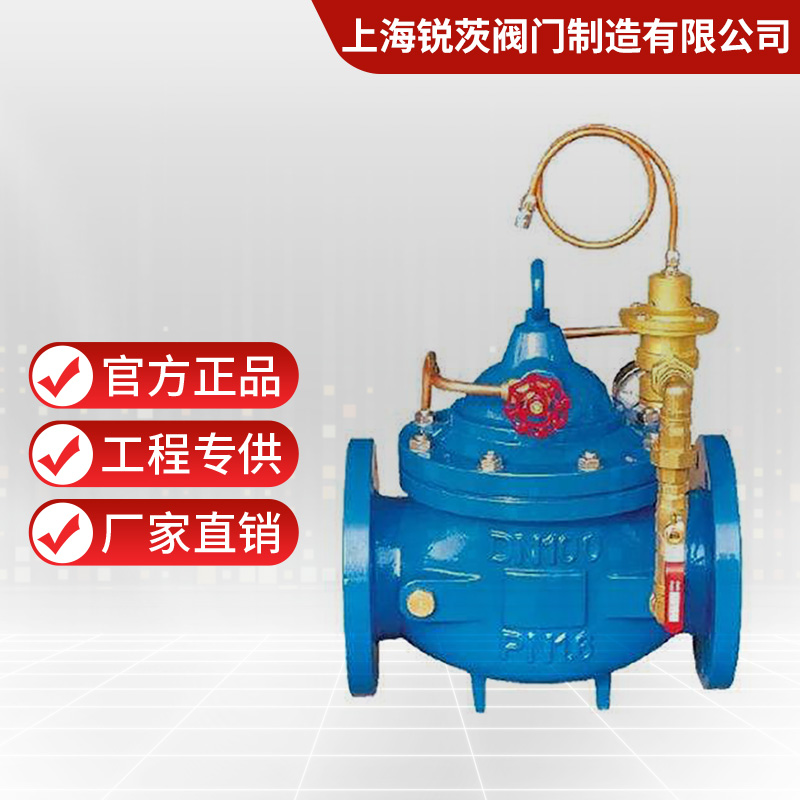

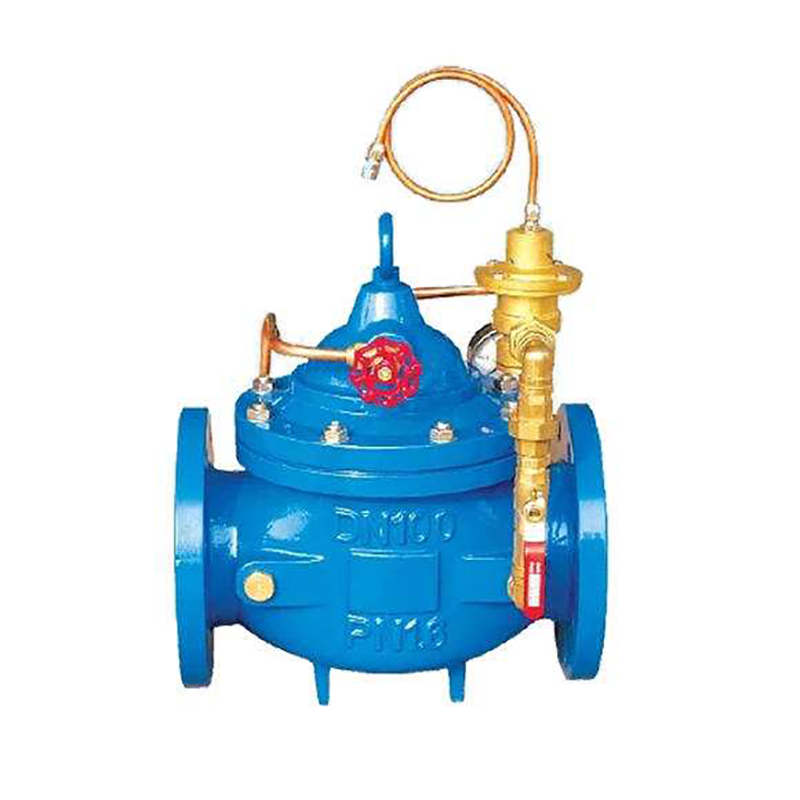

LH45X系列限流止回阀主要用于多泵并联采用改变台数的方式进行流量调节的系统中，安装在水泵的出口，起限制水泵流量，稳定扬程。使水泵在区内工作，防止低扬程大流量水泵过载烧坏电机。

性能与特点：

◎支持水泵工作点在区内工作：
◎限制水泵大流量，低效率时运行；
◎微阻缓闭止回停泵时，关闭无水锤现象：
◎防止水泵过载超额定电流烧坏电机：
◎无级调节扬程功能；
◎限制扬程可调范围O.1～O.6MPa。出厂时设定在0.1 MPa
◎介质温度：O～150℃。

◎该阀设定一个控制工作扬程，当水泵工作扬程低于控制扬程时阀门做关阀动作，使实际工作扬程加大；当水泵工作扬程大于设定扬程时阀门全开，阀门阻力极小。
◎控制扬程的设定可以按电机额定电流设定，也可以按工况设定，该阀门工作扬程设定值可调，一般出厂设定值为设计工况扬程。

◎该阀的止回功能等同于微阻缓闭止回阀。

功能概述：

如上图(功能示意图)所示。两台并联的水泵运行时工况为A，并联时单机运行工况为C，单台泵运行工况为B。即由两台并联运行变为单台运行。泵的工况由C变为B时，扬程降低流量增大，限流止回阀自动关小，增大阻力，减小系统流量，防止过载烧坏电机，这样水泵可以按C工况运行。

结构长度及流量系数说明：
