品牌:锐茨
起订:10件
发送询价
| 品牌 : | 锐茨 | 型号 : | DH61Y |
| 材质 : | 不锈钢 | 连接形式 : | 焊接 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 升降式 | 公称通径 : | DN10-DN200（mm） |
| 适用介质 : | 氮气 | 压力环境 : | 高压 |
| 标准 : | 国标 | 流动方向 : | 单向 |
| 驱动方式 : | 手动 | 工作温度 : | 低温 |
| 类型(通道位置) : | 直动式 |

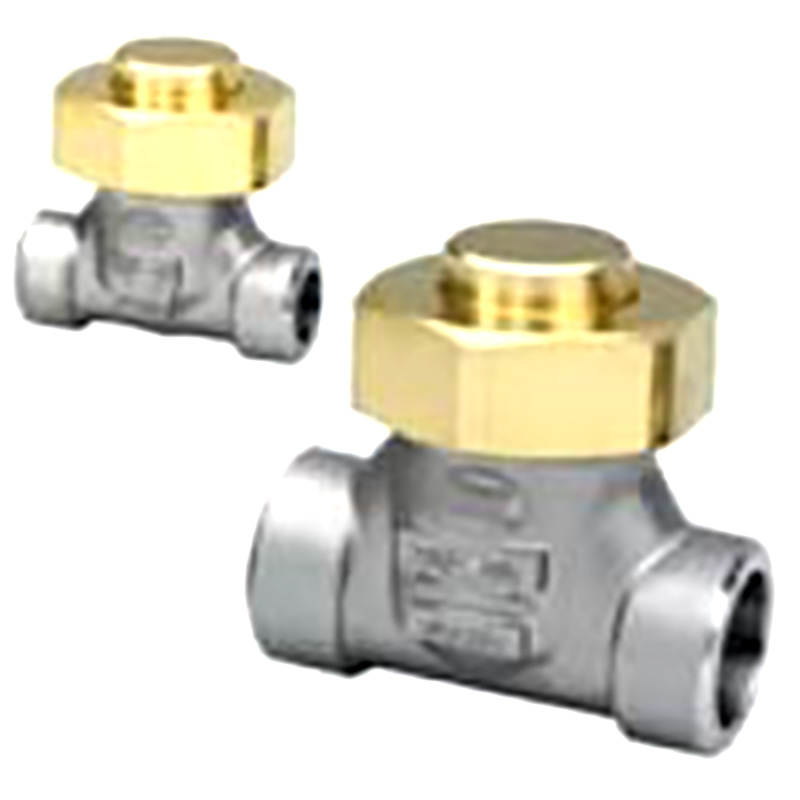

低温高压止回阀参数：
公称通径：10;15;20;25;32;40;50
公称压力：1.6MPa-32.0MPa
适用温度：-196℃～+40℃
适用介质 氧气、氮气、氩气
阀体：不锈钢
低温高压止回阀：主要外形尺寸和连接尺寸
型号 | 主要外型和连接尺寸(mm) | 重量 | |||||
H | L | D0 | D1 | D2 | B | KG | |
DH61Y-10 | 48 | 60 | Φ13 | Φ14.5 | Φ24 | 6 | 0.80 |
DH61Y-15 | 54 | 65 | Φ15 | Φ18.5 | Φ29.5 | 6 | 0.87 |
DH61Y-20 | 61 | 80 | Φ20 | Φ25.5 | Φ36 | 8 | 1.52 |
DH61Y-25 | 69 | 90 | Φ25 | Φ32.5 | Φ43.5 | 8 | 2.00 |
DH61Y-32 | 78 | 105 | Φ32 | Φ38.5 | Φ53 | 8 | 2.85 |
DH61Y-40 | 86 | 120 | Φ40 | Φ45.5 | Φ62 | 8 | 3.70 |
DH61Y-50 | 100 | 140 | Φ50 | Φ57.5 | Φ72 | 10 | 5.50 |
