| 品牌 : | 锐茨 | 型号 : | H74H、H74W |
| 材质 : | 不锈钢 | 连接形式 : | 对夹 |
| 加工定制 : | 是 | 种类 : | DDCV双瓣式 |
| 结构形式 : | 升降式 | 公称通径 : | DN50-600 |
| 适用介质 : | 水 | 形态 : | 蝶式 |
| 压力环境 : | 常压 | 标准 : | 国标 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 工作温度 : | 常温 | 类型(通道位置) : | 直通式 |
产品概述：

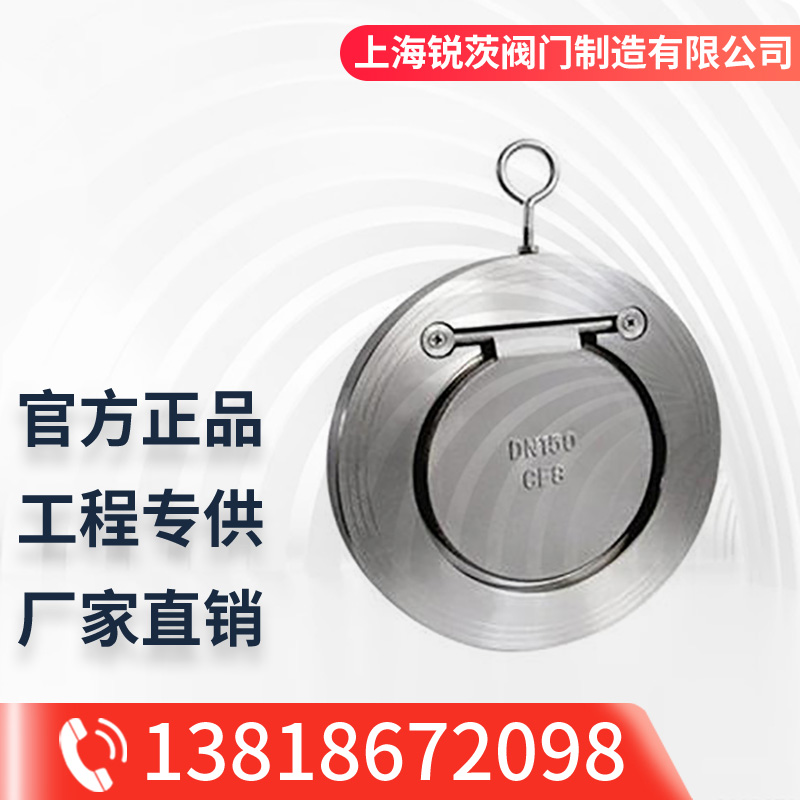

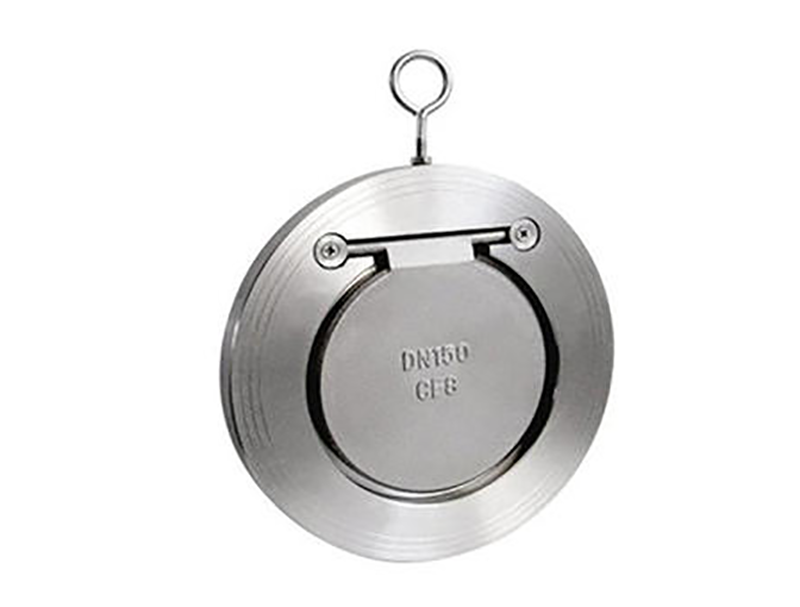

H74H、H74W对夹圆片式止回阀是一种超薄止回阀，它具有结构简单，外形美观、重量轻、安装方便等优点。主要适用于给水系统、石油、化工、冶金等工业部门对有安装空间限制的场所适用。
主要技术参数与适用范围：
型号 | 公称通径 | 试验压力 | |
壳体 | 密封 | ||
H74H（W）-10 | 1.0 | 1.5 | 1.1 |
H74H（W）-16 | 1.6 | 2.4 | 1.76 |
H74H（W）-25 | 2.5 | 3.75 | 2.75 |
H74H（W）-40 | 4.0 | 6.0 | 4.4 |
主要外形尺寸：
公称通径 | D | L | D | ||||
I型 | II型 | PN1.0 | PN1.6 | PN2.5 | PN4.0 | ||
50 | 25 | 15 | 22 | 109 | 109 | 109 | 109 |
65 | 38 | 15 | 22 | 129 | 129 | 129 | 129 |
80 | 46 | 15 | 22 | 144 | 144 | 144 | 144 |
100 | 72 | 15 | 24 | 164 | 164 | 170 | 170 |
125 | 95 | 16 | 26 | 194 | 194 | 186 | 186 |
150 | 114 | 19 | 29 | 221 | 221 | 226 | 226 |
200 | 140 | 29 | 43 | 275 | 275 | 283 | 293 |
250 | 188 | 29 | 43 | 330 | 331 | 343 | 355 |
300 | 216 | 38 | 50 | 380 | 386 | 403 | 420 |
350 | 263 | 41 | 52 | 440 | 446 | 460 | 477 |
400 | 305 | 51 | 62 | 491 | 498 | 517 | 549 |
450 | 356 | 51 | 62 | 541 | 558 | 567 | 574 |
500 | 406 | 65 | 80 | 596 | 620 | 627 | 613 |
600 | 482 | 70 | 90 | 698 | 737 | 734 | 750 |
