品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | HS41X-16-A |
| 材质 : | 铸铁 | 连接形式 : | 法兰 |
| 类型(通道位置) : | 直通式 | 驱动方式 : | 水力控制 |
| 介质温度 : | 常温 | 工作压差 : | 常压 |
| 产品别名 : | 防污隔断阀 | 适用范围 : | 常温 |
| 流动方向 : | 单向 | 用途 : | 调节 |
| 适用介质 : | 水 | 压力环境 : | 常压 |

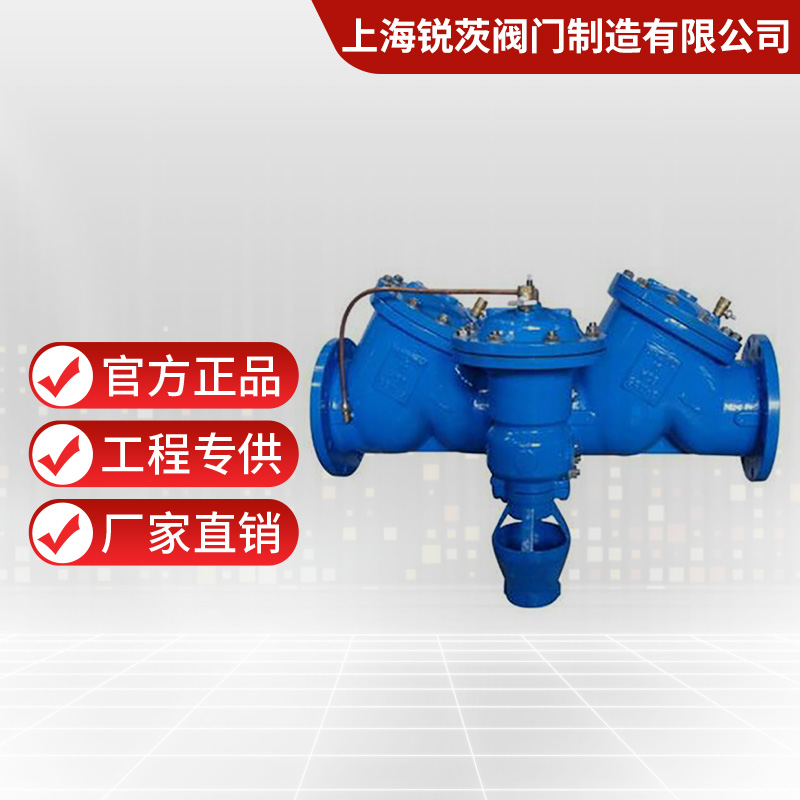

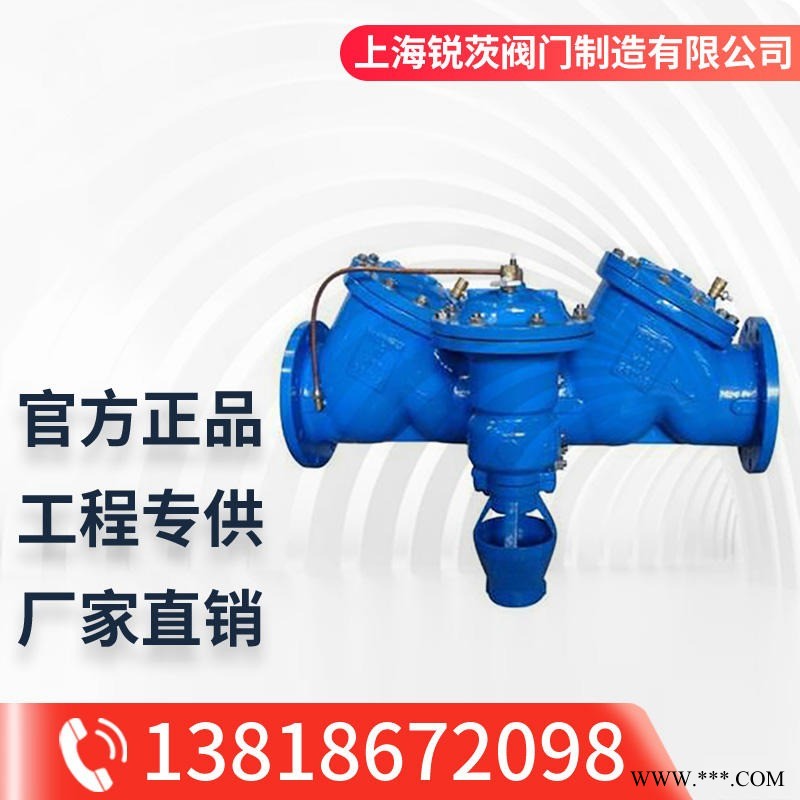

防污隔断阀概述：
HS41X-16-A带过滤防污隔断阀用于防止生活饮用水管道发生回流污染的安全装置，防止饮用水回流污染的阀门，以符合生活饮用水的卫生。
技术参数：
使用压力:1.6Mpa
使用介质:水
介质温度:<=60℃
主要外形及安装尺寸：
型号 | DN | 16-AL | 16-L | D | φ | n-d | h2 |
HS41X-16A HS41X-16 | 50 | 455 | 410 | 165 | 125 | 4-φ18 | 190 |
65 | 480 | 430 | 185 | 145 | 4-φ18 | 200 | |
80 | 570 | 500 | 200 | 160 | 8-φ18 | 225 | |
100 | 710 | 640 | 220 | 180 | 8-φ18 | 248 | |
125 | 800 | 730 | 250 | 210 | 8-φ18 | 276 | |
150 | 910 | 830 | 285 | 240 | 8-φ23 | 308 | |
200 | 1090 | 1000 | 340 | 295 | 12-φ23 | 356 | |
250 | 1315 | 1200 | 405 | 355 | 12-φ25 | 410 | |
300 | 1475 | 1360 | 460 | 410 | 12-φ25 | 485 | |
350 | 1690 | 1560 | 520 | 470 | 16-φ25 | 528 | |
400 | 1860 | 1720 | 580 | 525 | 16-φ30 | 595 | |
500 | 2120 | 1960 | 715 | 650 | 20-φ34 | 665 |
