品牌:锐茨
起订:1个
发送询价
| 型号 : | QJH系列 | 品牌 : | 锐茨 |
| 类型 : | 比例阀 | 材质 : | 不锈钢 |
| 类型（通道位置） : | 直通式 | 连接形式 : | 法兰 |
| 驱动方式 : | 手动 | 加工定制 : | 是 |
| 适用范围 : | H-32MPa | 产品别名 : | 高压球芯截止阀 |
| 适用介质 : | 水 | 适用温度 : | -20~+80℃ |
| 公称通径 : | DN6-80mm | 安装形式 : | 二通式 |
| 工作温度 : | 高温 | 零部件及配件 : | 焊条 |
| 流动方向 : | 换向 | 形态 : | 球式 |
| 压力环境 : | 高压 | 主体材料 : | 不锈钢 |
型号说明：

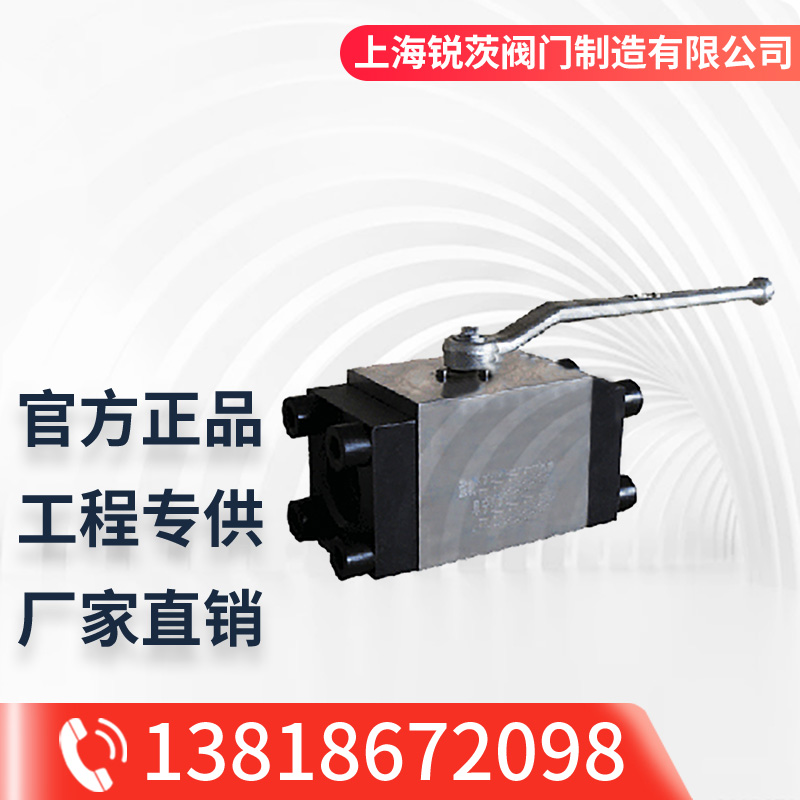

① 系列代号Series Code：QJH系列高压球芯截止阀
② 压力等级Pressure Grade：H-32MPa
③ 公称通径Nominal Path：6、10、15、20、25、32、40、50、65、80mm
④ 连接形式Joint Model：B-板式、F-法式、NL-内螺纹连接、WL-外螺纹连接
外形尺寸：
型号 | A | B | C | L1 | L2 | L3 | L4 | L5 | L6 | H | N | d1 | d2 |
QJH-10B | 80 | 54 | 42 | 60 | 45 | 11 | 13 | 105 | 33 | 38 | 62 | Ф8.5 | Ф9 |
QJH-15B | 92 | 58 | 44 | 56 | 52 | 6 | 18 | 147 | 39 | 42 | 77 | Ф8.5 | Ф14 |
QJH-20B | 108 | 70 | 52 | 70 | 60 | 8.5 | 21.5 | 185 | 45 | 50 | 90 | Ф11 | Ф18 |
QJH-25B | 125 | 75 | 60 | 80 | 72 | 11 | 20 | 185 | 54.5 | 55 | 99 | Ф11 | Ф24 |
QJH-32B | 152 | 98 | 71 | 120 | 90 | 19 | 16 | 240 | 69.5 | 75 | 111 | Ф13 | Ф30 |
QJH-40B | 185 | 120 | 93 | 150 | 110 | 23 | 20 | 240 | 80 | 90 | 129 | Ф17 | Ф38 |
