| 品牌 : | 锐茨 | 型号 : | WJ11Y/WJ61Y |
| 连接形式 : | 螺纹 | 材质 : | 锻钢 |
| 公称通径 : | 15-200 | 适用介质 : | 蒸汽 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 膨胀式 |
| 类型(通道位置) : | 直通式 |

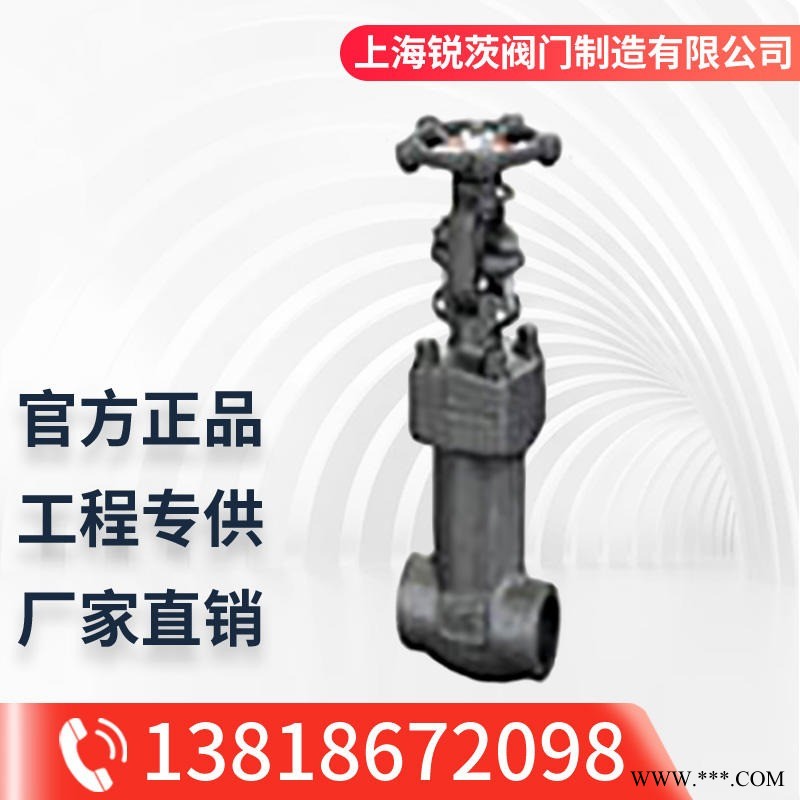

锻钢波纹管截止阀采用以下结构
☆自定心压板压套式
☆螺纹、承插或对焊接端整体延长阀体
☆螺栓连接、缠绕垫片密封式阀盖和螺纹连接、全焊密封式阀盖
☆整体式上密封座
☆承插端符合ASME B16.11
☆螺纹端符合（NPT）ANSI/ASME B1.20.1
☆明杆支架型（OS￡Y）
☆相关压力： 800LB
锻钢波纹管截止阀尺寸(MM)和重量(KG)
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" |
全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | ||
L1 | 79 | 79 | 92 | 111 | 120 | 120 | 140 | |
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | |
H(开) | 220 | 220 | 225 | 244 | 321 | 321 | 347 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | |
重量 | 螺栓式 | 3.2 | 3.0 | 4.8 | 7.9 | 11.0 | 16.8 | 25.2 |
焊接式 | 3.0 | 2.8 | 4.8 | 7.0 | 9.6 | 13.5 | 20.25 | |
