品牌:锐茨
起订:1件
供应:999件
立即购买
| 品牌 : | 锐茨 | 型号 : | J61Y- |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | DN15-50 | 适用介质 : | 水 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 换向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 针式 |
| 类型(通道位置) : | 二通式 |
产品概述：

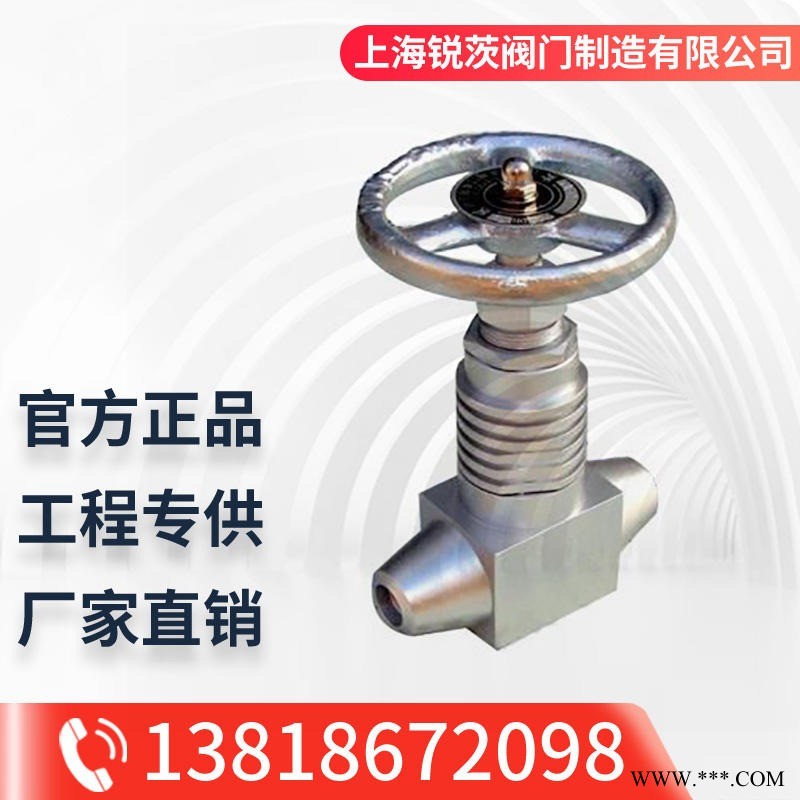

J61Y、J41Y高温截止阀是带散热装置的启闭装置、采用对焊方式与管道焊接，适用于高温高压场合。主要技术参数：公称压力：16、25、32MPa 适用温度:425℃ 450℃ 500℃ 540℃，主要用于钢铁、冶金、电厂、热电等企业。
J41Y锻钢法兰截止阀主要外形连接尺寸及重量：
NPS | 缩径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
全径 | 3/8" | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | ||
L | 79 | 79 | 92 | 111 | 120 | 152 | 172 | 200 | |
H(开) | 166 | 166 | 171 | 207 | 240 | 258 | 330 | 355 | |
W | 100 | 100 | 100 | 125 | 160 | 160 | 180 | 200 | |
重量 | 螺栓式 | 1.9 | 1.9 | 2.1 | 3.5 | 6.0 | 7.5 | 11.4 | 14.6 |
焊接式 | 1.7 | 1.7 | 1.9 | 3.3 | 5.2 | 6.8 | 10.6 | 13.8 | |
