| 品牌 : | 锐茨 | 型号 : | J11W |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | DN15-65mm | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 换向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 截止阀 |
| 类型(通道位置) : | 二通式 |
产品概述：

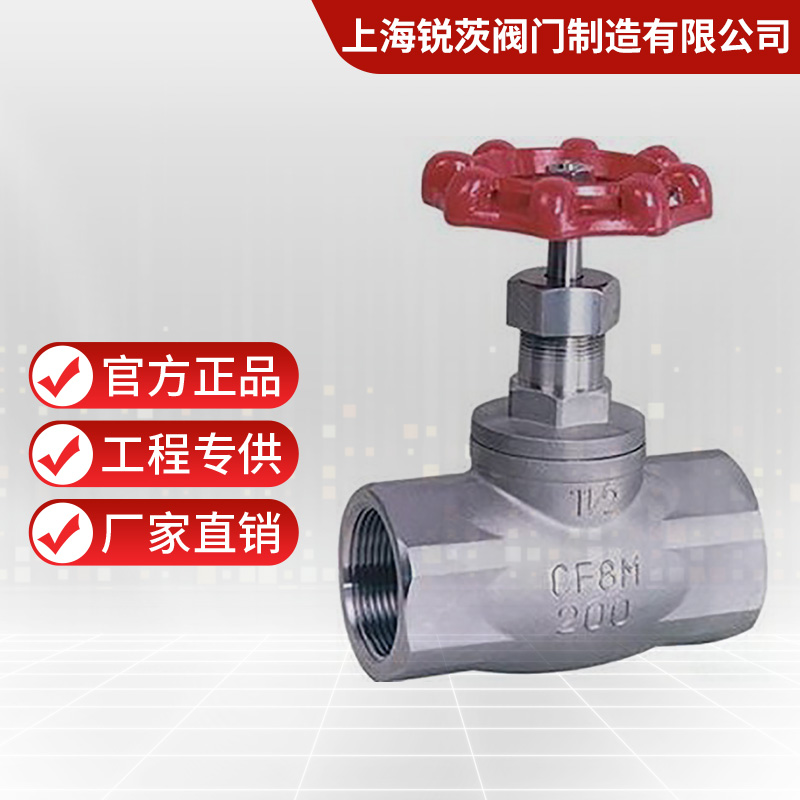

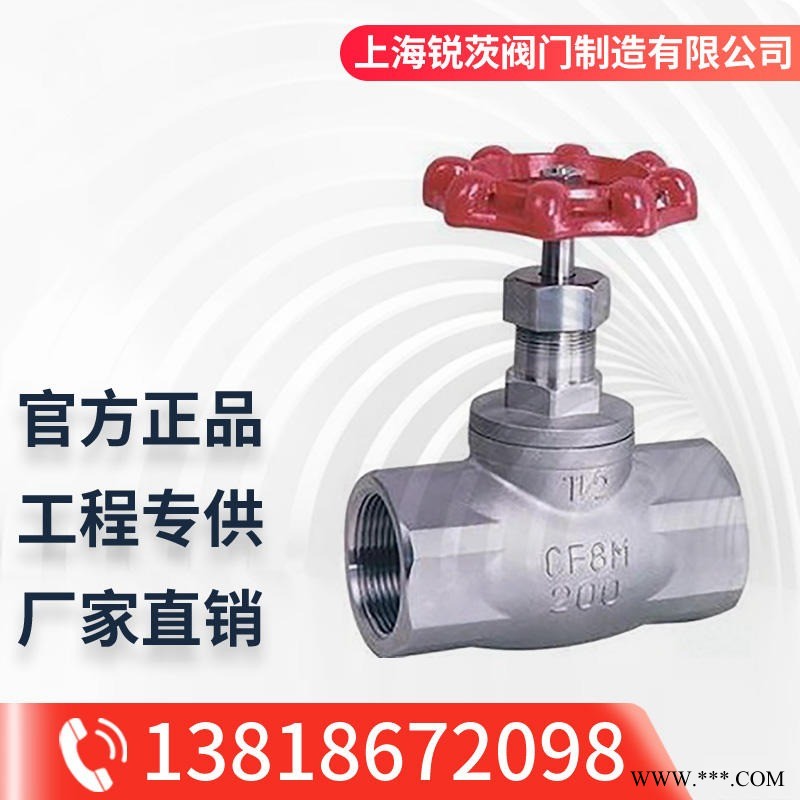

J11W不锈钢丝扣截止阀是截止阀的一种，对阀体材质要求比较高一般有304、304L、316、316L等几个材质选择应用于化工，船舶，食品机械等行业。
制造标准：
●设计与制造：GB12233
●结构长度：GB12221
●螺纹连接尺寸：GB/T15918.1-93
●检验与实验：GB/T13927
主要外形和连接尺寸（mm）：
公称通径 | 管螺纹 | 尺寸(mm) | |||||
L
| D1
| S
| H
| H1
| D0
| ||
15 | 1/2 | 90 | 14 | 32 | 109 | 117 | 65 |
20 | 3/4 | 100 | 16 | 36 | 109 | 117 | 65 |
25 | 1 | 120 | 18 | 46 | 132 | 142 | 80 |
32 | 1/4 | 140 | 20 | 55 | 156 | 168 | 100 |
40 | 1/2 | 170 | 22 | 65 | 167 | 168 | 100 |
50 | 2 | 200 | 24 | 80 | 182 | 200 | 120 |
65 | 2/2 | 260 | 26 | 95 | 200 | 223 | 120 |
