品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | DS/J41H |
| 连接形式 : | 法兰 | 材质 : | 铸钢 |
| 公称通径 : | DN10-200 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 二通式 |

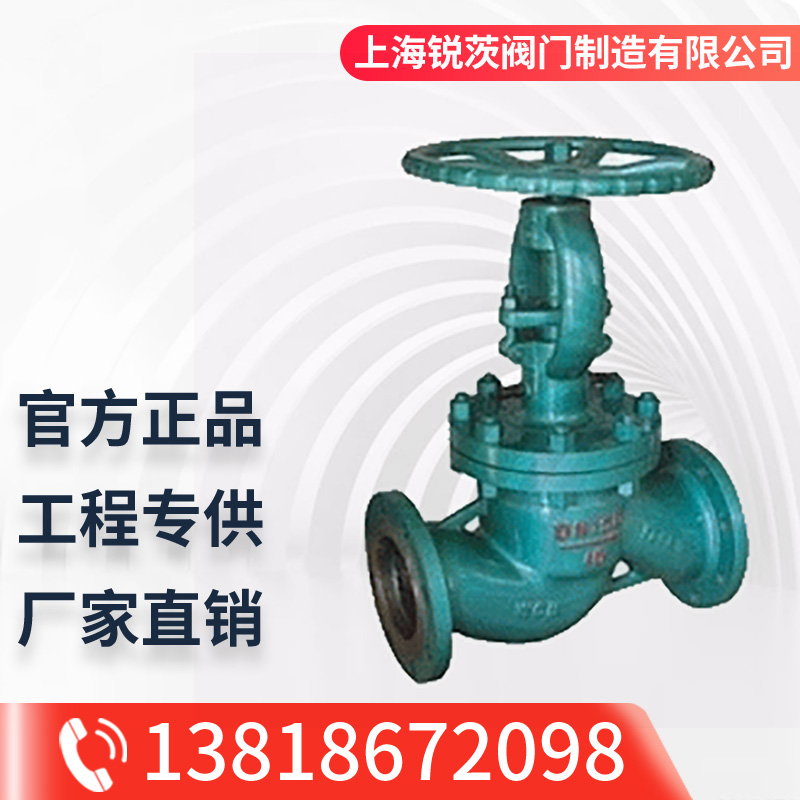

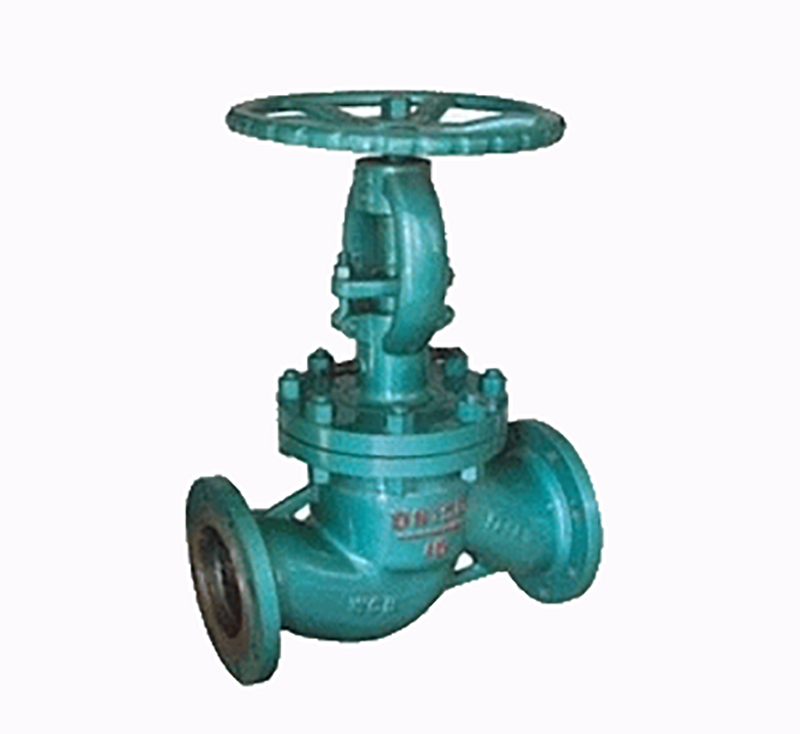

产品概述：
DSJ4lH、DSJ41Y法兰水封截止阀适用于公称压力PN2。5～6。4MPa，工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。
产品特点：
（1）、产品按标准GB12235，结构新颖，选材合理，造形美。连接端有法兰和焊接，可根据用户不同要求配接
（2）、填料函设计成水密封结构，接入0。6~1。6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证好的气密性
（3）、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性
（4）、结构紧凑，操作灵活，检修方便，使用长
（5）、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封好。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行。
连接尺寸及质量：
公称压力 | 公称通径 | 标准值 | 参考值 | ||||||||||
L | D | D1 | D2 | D6 | b | f | n | Z-φd | DO | H | 质量(kg) | ||
2．5 | 10 | 130 | 90 | 60 | 40 | 16 | 2 | 4-φ14 | 120 | 272 | 6 | ||
15 | 130 | 95 | 65 | 45 | 16 | 2 | 4-φ14 | 120 | 272 | 6 | |||
20 | 150 | 105 | 75 | 55 | 16 | 2 | 4-φ14 | 120 | 280 | 6 | |||
25 | 160 | 115 | 85 | 65 | 16 | 2 | 4-φ14 | 160 | 332 | 10 | |||
32 | 180 | 135 | 100 | 78 | 18 | 2 | 4-φ18 | 160 | 342 | l1 | |||
40 | 200 | 145 | 110 | 85 | 18 | 3 | 4-φ18 | 200 | 395 | 17 | |||
50 | 230 | 160 | 125 | 100 | 20 | 3 | 4-φ18 | 240 | 43l | 24 | |||
65 | 290 | 180 | 145 | 120 | 22 | 3 | 4-φ18 | 280 | 457 | 33 | |||
80 | 310 | 195 | 160 | 135 | 22 | 3 | 8-φ18 | 320 | 505 | 47 | |||
100 | 350 | 230 | 190 | 160 | 24 | 3 | 8-φ23 | 360 | 549 | 62 | |||
125 | 400 | 270 | 220 | 188 | 28 | 3 | 8-φ25 | 400 | 62l | 96 | |||
150 | 480 | 300 | 250 | 218 | 30 | 3 | 8-φ25 | 500 | 703 | 128 | |||
200 | 600 | 360 | 310 | 278 | 34 | 3 | 12-φ25 | 650 | 828 | 168 | |||
