| 品牌 : | 锐茨 | 型号 : | BJ41H、BJ41W |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | DN15-250 | 适用介质 : | 蒸汽 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 截止阀 |
| 类型(通道位置) : | 二通式 |
产品概述：

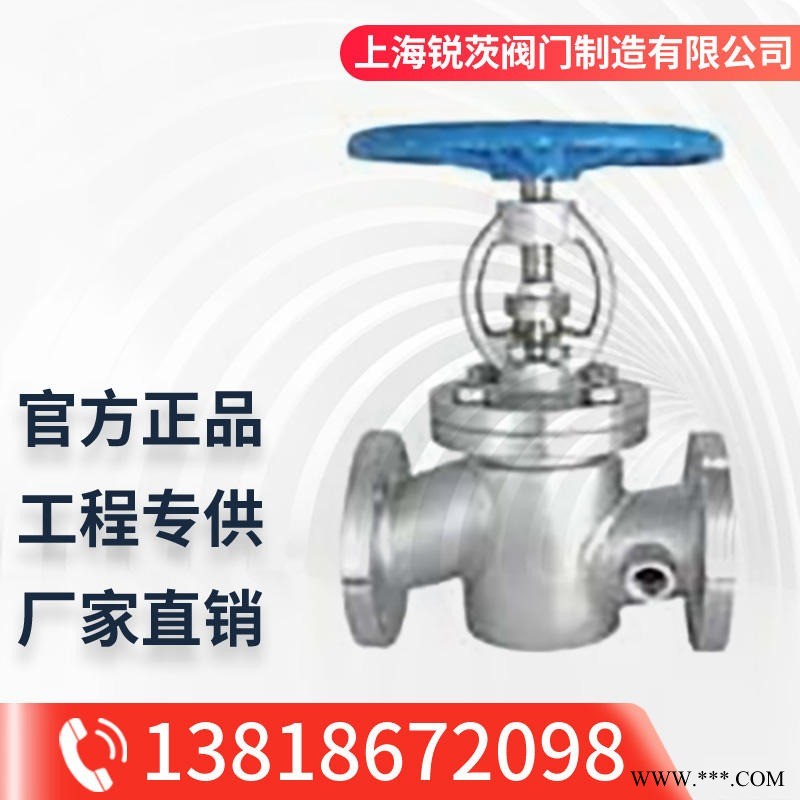

BJ41H、BJ41W夹套保温截止阀主要用于石油、化工、冶金等系统中，以输送常温下会凝固的高粘度介质。
执行标准：
设计与制造：BS1873BS5160GB12233
法兰尺寸：ANSIB16.5JB/T79GB9113
压力温度：ANSIB16.34
结构长度：ANSIB16.10BS1873GB12221
对焊连接尺寸：ANSIB16.25
检验与实验：BS6755GB/T13927
BJ41W/H-16P/R/C保温截止阀主要外形尺寸和连接尺寸：
型号 | 公称通径 | 尺寸（?） | |||||||
L | D | D1 | D2 | B-f | Z-φ | H | D0 | ||
BJ41W/H-16P/R/C | 15 | 130 | 95 | 65 | 45 | 16-2 | 4-14 | 170 | 120 |
20 | 150 | 105 | 75 | 55 | 16-2 | 4-14 | 190 | 140 | |
25 | 160 | 115 | 85 | 65 | 16-2 | 4-14 | 205 | 160 | |
32 | 180 | 135 | 100 | 78 | 18-2 | 4-18 | 270 | 180 | |
40 | 200 | 145 | 110 | 85 | 18-3 | 4-18 | 310 | 200 | |
50 | 230 | 160 | 125 | 100 | 18-3 | 4-18 | 358 | 240 | |
65 | 290 | 180 | 145 | 120 | 18-3 | 4-18 | 373 | 280 | |
80 | 310 | 195 | 160 | 135 | 20-3 | 8-18 | 435 | 320 | |
100 | 350 | 215 | 180 | 155 | 20-3 | 8-18 | 500 | 360 | |
125 | 400 | 245 | 210 | 185 | 22-3 | 8-18 | 614 | 400 | |
150 | 480 | 280 | 240 | 210 | 24-3 | 8-23 | 674 | 400 | |
200 | 600 | 335 | 295 | 265 | 26-3 | 12-23 | 818 | 450 | |
250 | 730 | 405 | 355 | 320 | 30-3 | 12-25 | 969 | 550 | |
