品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | WJ44H |
| 连接形式 : | 法兰 | 材质 : | 碳钢 |
| 公称通径 : | DN50-200 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 换向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 截止阀 |
| 类型(通道位置) : | 二通式 |

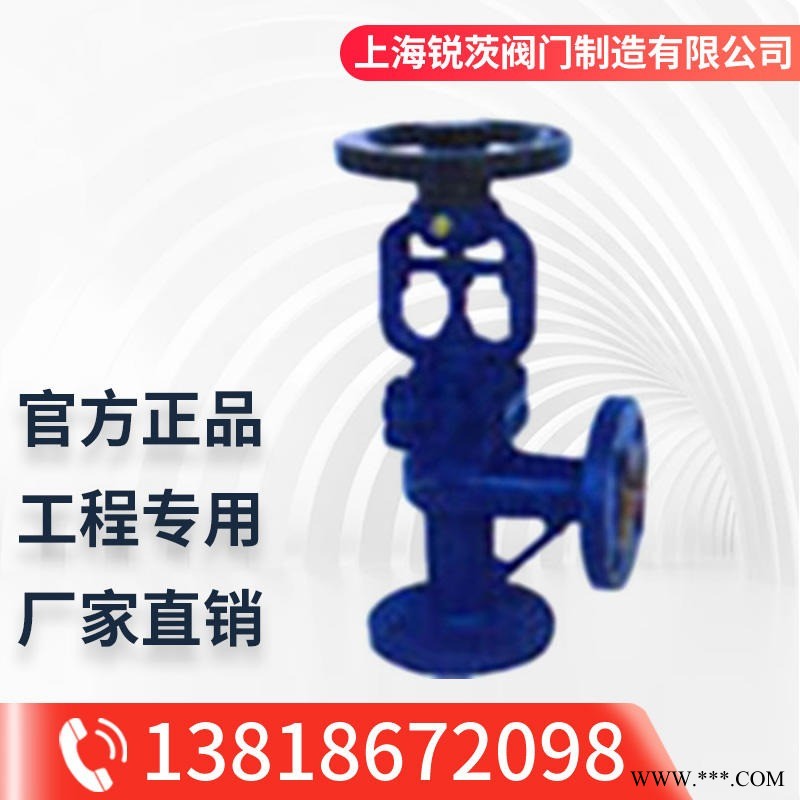

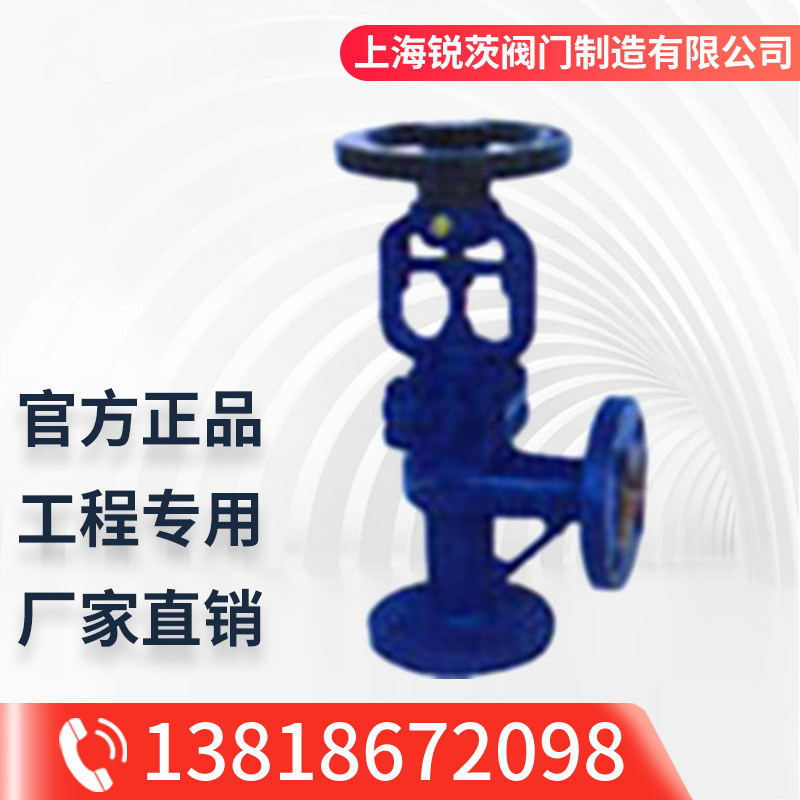

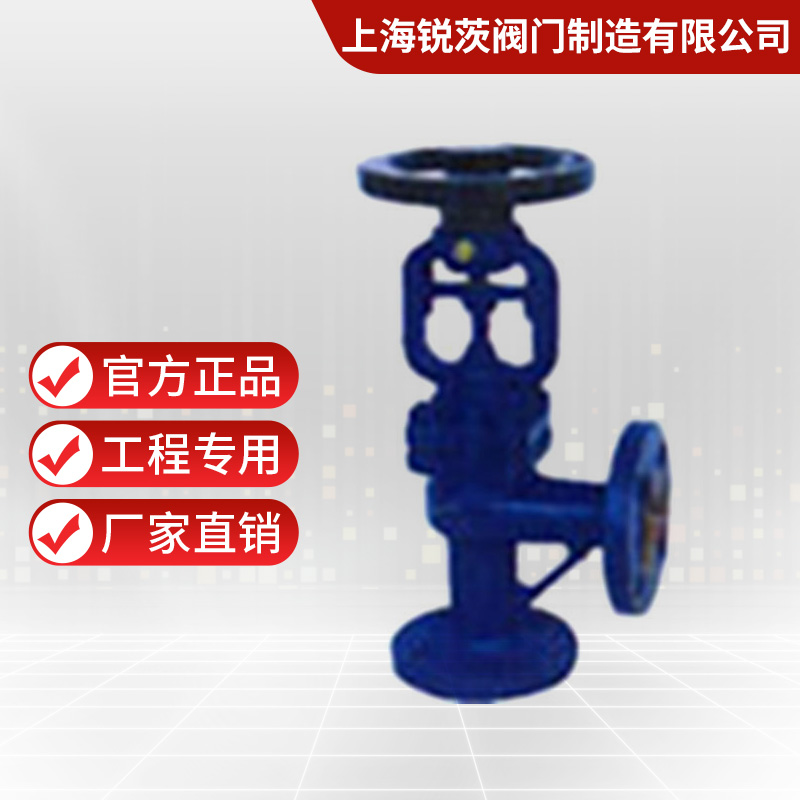

角式波纹管截止阀产品简介：
WJ44H角式波纹管截止阀是指安装在蒸汽管道上，用波纹管作为阀杆密封元件，可使阀杆部位无泄漏，以防止蒸汽外漏的截止阀。是锅炉蒸汽理想阀门。没有流体流失提高了使用能源效率增加生产设备安全性减少了维护费用及频繁的维护保养降低经营成本，还提供了清洁安全的工作环境。
角式波纹管截止阀工作原理：
WJ44H角式波纹管截止阀的启闭件是塞形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。阀杆的运动形式，有升降杆式(阀杆升降，手轮不升降)，也有升降旋转杆式(手轮与阀杆一起旋转升降，螺母设在阀体上)。截止阀只适用于全开和全关，不允许作调节和节流。
角式波纹管截止阀产品特点：
1、可安装在水平或垂直的管道上。
2、避免外泄漏并符合国际密封标准。
3、使用寿命长、减少维护次数、降低经营成本。
4、没有流体损失降低能源损失提高工厂设备安全。
5、双重的密封（波纹管+石墨）设计若波纹管失效阀杆填料也会避免。
6、坚固耐用的波纹管密封设计保证阀杆的零泄漏提供无需维护的条件。
角式波纹管截止阀技术规范：
设计标准 | DIN3356 |
结构长度 | DIN3202 |
连接法兰 | DIN2543-2545 |
试验和检验 | DIN3230 |
角式波纹管截止阀试压规范：
公称压力（MPa） | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
1.6 | 2.4 | 1.76 | ≤350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
6.4 | 9.6 | 7.04 |
