品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | DJ41W |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | DN50-300 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 高压 | 工作温度 : | 低温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 蝶式 |
| 类型(通道位置) : | 二通式 |

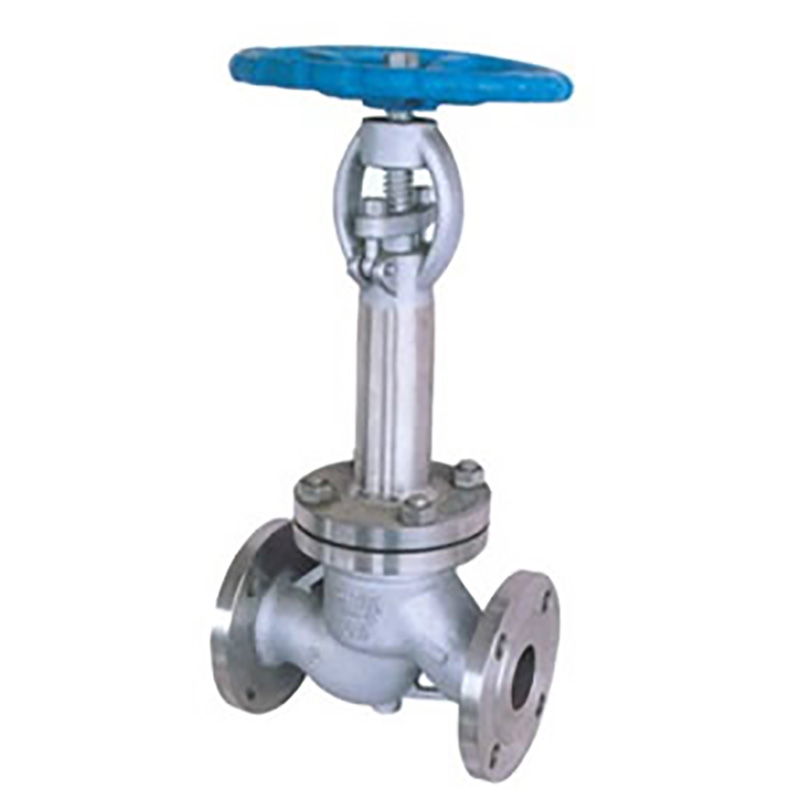

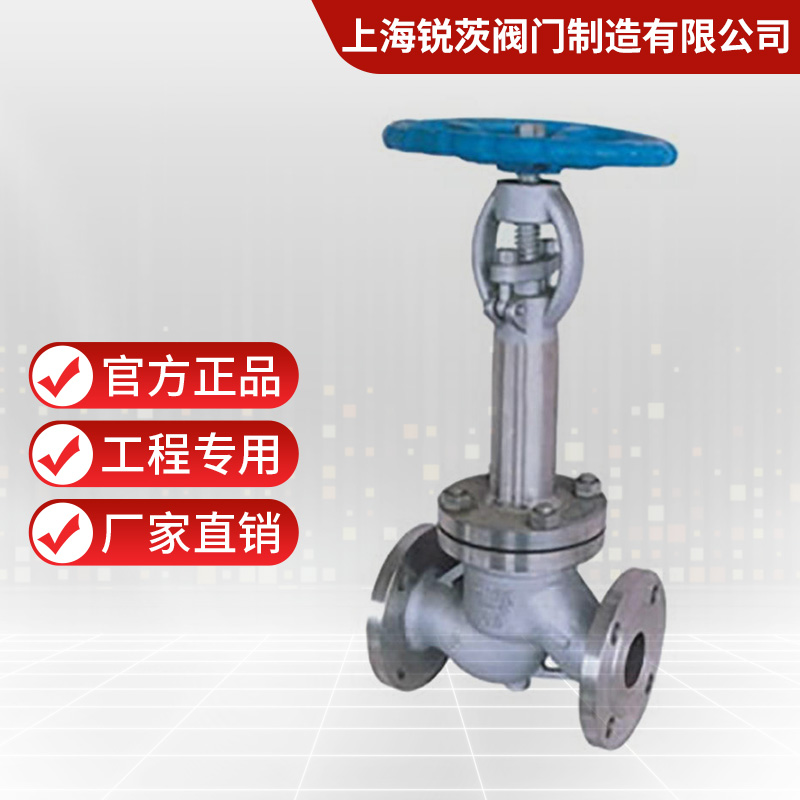

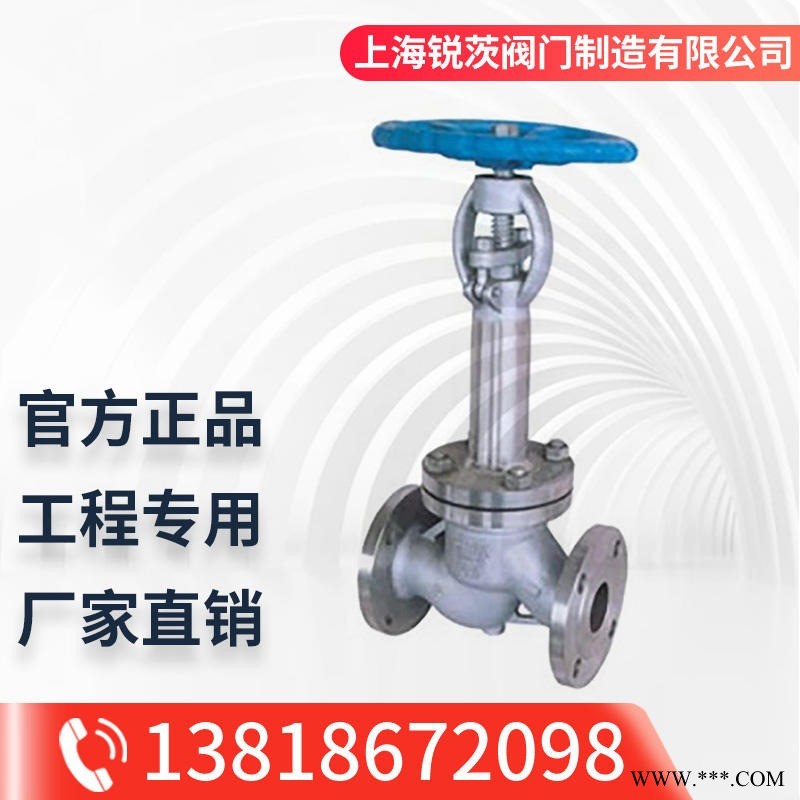

低温截止阀产品简介：
低温截止阀适用于低温液体贮运设备的管理系统，具有开关灵活、密封可靠的特点，也可用于其他低温和深冷介质的管理系统。此类型专用截止阀门主要用于液氧（液氮、液氩）等低温液态介质系统上，具有开关灵活、密封可靠、耐压等特点。
低温截止阀工作原理：
在低温工作的材料要保证其低温性能，主要是保证其冷冲击强度。阀内件必须通过正确选材，使其具有足够的冷冲击强度，才能防止断裂。C和Cr的合金钢在低于－20℃时候很快失去抗冲击强度，所以使用温度分别限制在-30℃和-50℃。含Ni量为3.5%的镍钢可以使用到-100℃，含Ni量9%的镍钢可以使用到-196℃。奥氏体不锈钢、镍、蒙乃尔合金、哈氏合金、钛、铝合金及青铜可以使用到更低的温度(-273℃)。
低温截止阀产品特点：
1、阀门在低温介质及周围环境温度下应具有长时间工作的能力。
2、阀门不应成为低温系统的一个显著热源。这是因为热量的流入除降低热效率外，如流入过多，还会使内部流体急速蒸发，产生异常升压，造成危险。
3、低温介质不应对手轮操作及填料密封性能产生有害的影响。
4、直接与低温介质接触的阀门组合件应具有防爆和防火结构。
5、在低温下工作的阀门组合件无法润滑，所以需要采取结构措施，以防止摩擦件擦伤。
低温截止阀执行标准：
◎设计与制造：JB/T7749-95
◎结构长度：GB/T12221-89
◎连接端：GB/T9113-2000，HG20592-97，SH3406-96GB/T12224-89
◎检验与试验：JB/T7749-95
低温截止阀性能参数：
型号 | DJ41Y-16 | DJ41Y-16P | DJ41Y-25 | DJ41Y-25P | DJ41Y-40 | DJ41Y-40P | |
工作压力（MPa） | 1.6 | 2.5 | 4.0 | ||||
适用温度（℃） | -45 | -101 | -196 | ||||
适用介质 | 乙烯、等低温介质 | ||||||
材料 | 阀体、阀盖 | LCB | LC3 | LCB | LC3 | LCB | LC3 |
阀瓣、阀座 | 铬镍钢＋钴铬钨 | ||||||
阀杆 | 铬镍钢 | ||||||
低温截止阀主要外形和连接尺寸：
| 公称通径 | 主要外形尺寸和连接尺寸 | H | ||||||||
| L | D | D1 | D2 | b | Z-d | D0 | -46℃ | -101℃ | -196℃ | |
| DJ41Y-16 | ||||||||||
| 50 | 230 | 160 | 125 | 100 | 16 | 4-18 | 240 | 460 | 480 | 520 |
| 65 | 290 | 180 | 145 | 120 | 18 | 4-18 | 280 | 475 | 505 | 525 |
| 80 | 310 | 195 | 160 | 135 | 20 | 8-18 | 280 | 520 | 550 | 590 |
| 100 | 350 | 215 | 180 | 155 | 20 | 8-18 | 320 | 545 | 575 | 615 |
| 125 | 400 | 245 | 210 | 185 | 22 | 8-18 | 360 | 590 | 620 | 660 |
| 150 | 480 | 280 | 240 | 210 | 24 | 8-23 | 400 | 650 | 650 | 730 |
| 200 | 600 | 335 | 295 | 265 | 26 | 12-23 | 400 | 850 | 850 | 930 |
| 250 | 730 | 405 | 355 | 320 | 30 | 12-25 | 450 | 956 | 986 | 1036 |
| 300 | 850 | 460 | 410 | 375 | 30 | 12-25 | 500 | 1095 | 1125 | 1175 |
