品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | J65Y |
| 连接形式 : | 法兰 | 材质 : | 锻钢 |
| 公称通径 : | DN15-50 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 换向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 截止阀 |
| 类型(通道位置) : | 二通式 |
产品概述：

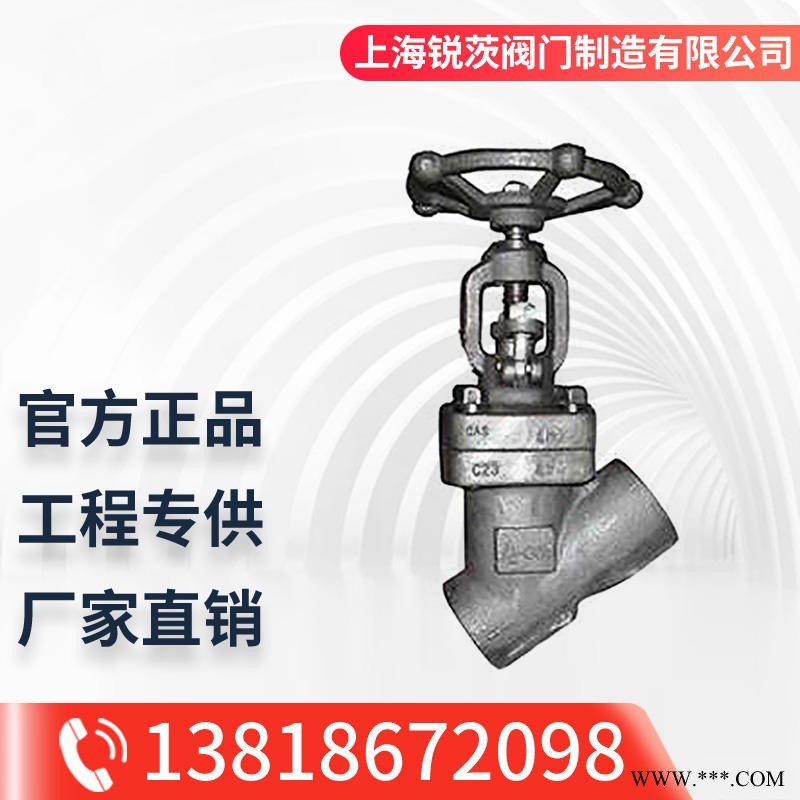

J65Y锻钢承插焊截止阀有三种阀盖设计形式： 种是螺栓式阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺栓螺母连接，缠绕式垫片〔316夹柔性石墨制造〕密封。客户有要求时也可采用金属环连接. 种设计形式是焊接式阀盖，按这种设计形式的阀门，其阀体与阀盖用螺纹连接，全焊密封。客户有要求时也可采用透焊连接。第三种是自密封阀盖，按这种设计形式设计的阀门，其阀体与阀盖用螺纹连接，内压自密环密封。
主要连接尺寸及重量：
NPS | 1/2" | 3/4" | 1" | 11/4" | 11/2" | 2" | |
L | 900Lb-1500Lb | 140 | 140 | 140 | 178 | 178 | 216 |
2500Lb | 186 | 186 | 186 | 232 | 232 | 279 | |
H(开) | 333 | 333 | 332 | 408 | 406 | 524 | |
W | 125 | 125 | 160 | 160 | 180 | 200 | |
重量 | 900LB-1500LB | 11.2 | 10.5 | 10.1 | 21.0 | 19.6 | 40.4 |
2500LB | 12.3 | 11.6 | 10.8 | 28.0 | 26.4 | 43.8 | |
