品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | WJ41H/Y |
| 连接形式 : | 法兰 | 材质 : | 铸钢 |
| 公称通径 : | DN15-350mm | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 换向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 截止阀 |
| 类型(通道位置) : | 二通式 |
产品概述：

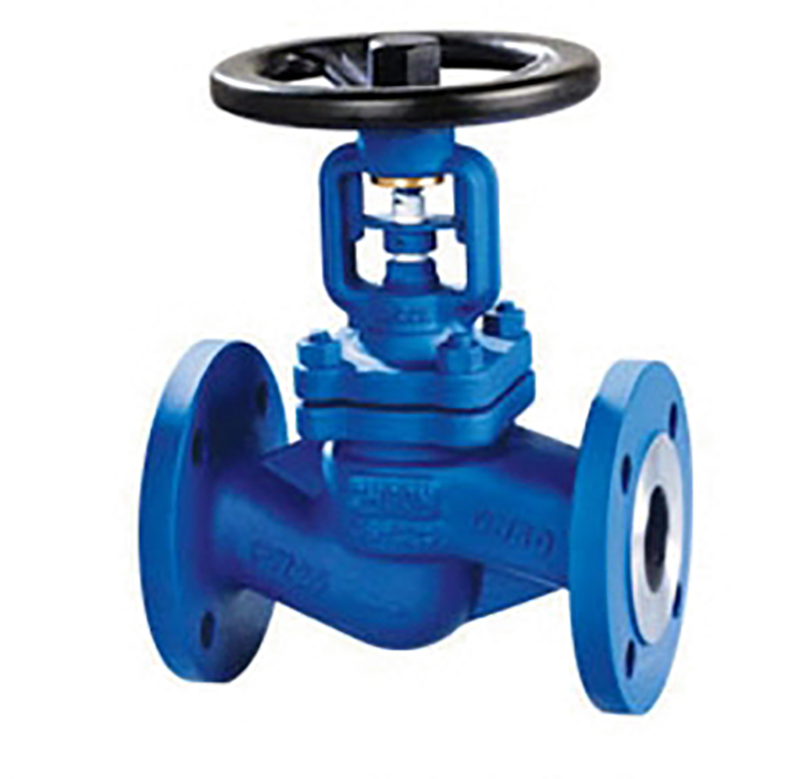

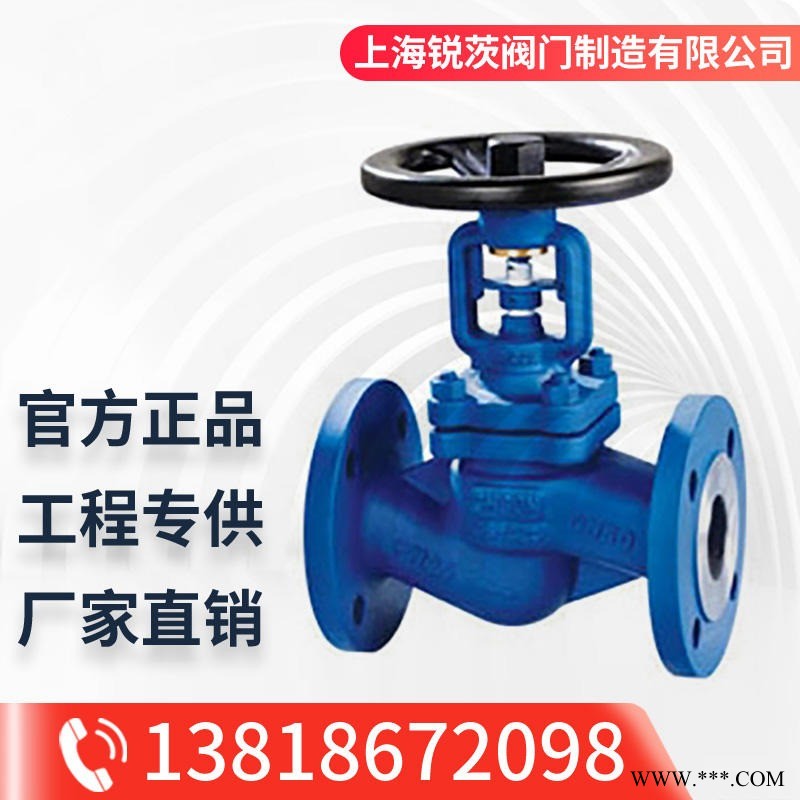

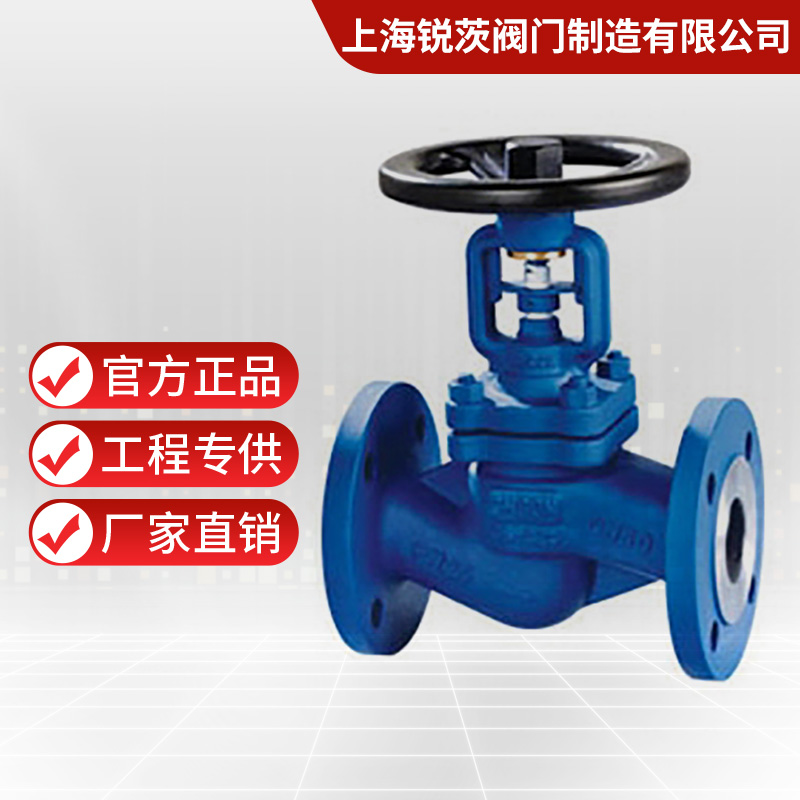

WJ41H、WJ41Y德标波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆零泄漏的设计。波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。适用于蒸汽、易燃、导热油等介质的管路上。适用于公称压力PN1．6～16MPa，工作温度-29～350℃的流体、高温导热油、等介质。应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、等其它气体系统中，性能好，应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。产品结构合理、密封好，双重的波纹管密封设计（波纹管+填料），保证阀杆的密封。没有流体损失，提高工厂设备安全。符合密封标准。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用长。阀杆调质及表面氮化处理，有好的抗腐和抗摩擦性能；阀杆升降位置指示，直观。
产品性能规范：
公称压力（MPa） | 壳体试验压力（MPa） | 密封试验压力(MPa) | 适用温度(℃) |
1.6 | 2.4 | 1.76 |
|
2.5 | 3.75 | 2.75 | |
4.0 | 6.0 | 4.4 | |
6.4 | 9.6 | 7.04 |
2.5 MPa主要外形连接尺寸及重量：
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 195 | 200 | 220 | 225 | 235 | 250 | 260 | 265 | 370 | 400 | 515 | 550 | 600 | 630 | 680 |
Do | 130 | 130 | 130 | 130 | 150 | 150 | 180 | 180 | 200 | 200 | 400 | 450 | 450 | 500 | 450 |
重量(Kg) | 4 | 4.5 | 5 | 7 | 9.5 | 13 | 19 | 24 | 43 | 57 | 95 | 168 | 300 | 510 | 68 |
