品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | WJ41H/Y |
| 连接形式 : | 法兰 | 材质 : | 铸钢，不锈钢 |
| 公称通径 : | DN15-350mm | 适用介质 : | 蒸汽 |
| 压力环境 : | 高压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 角式 |
| 类型(通道位置) : | 直通式 |
产品概述：

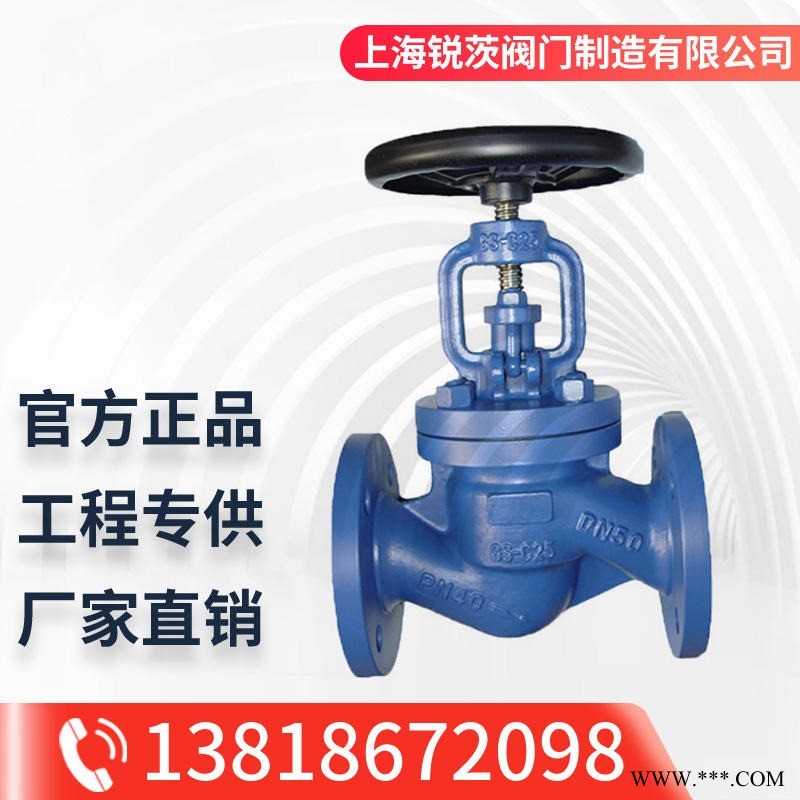

WJ41H、WJ41Y国标波纹管截止阀也叫波纹管密封截止阀，通过自动滚焊焊接，在流体介质和大气之间形成一个金属屏障，确保阀杆密封的设计。波纹管截止阀内部采用波纹管结构，不锈钢的波纹管下端焊接在阀杆上，以防止工艺流体浸蚀阀杆。另一端置于阀体和阀盖之间构成静密封。采用双重的密封设计若波纹管失效阀杆填料也会避免泄漏，波纹管焊于阀杆保持稳定的运行性能，避免由于阀塞振动引起阀杆振动。适用于蒸汽、易燃、导热油等介质的管路上。适用于公称压力PN1．6～16MPa，工作温度-29～350℃的流体、高温导热油、等介质。应用于：石油化工、化纤纺织、塑料造纸、电力钢铁、印染橡胶、等其它气体系统中，性能好，应用于乙二醇等工业流体。驱动方式有手动、齿轮传动、电动、气动等。产品结构合理、密封好，双重的波纹管密封设计（波纹管+填料），保证阀杆的密封。没有流体损失，提高工厂设备安全。密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用长。阀杆调质及表面氮化处理，有好的抗腐和抗摩擦性能；阀杆升降位置指示，直观。
结构特点：
（1）、产品结构合理、密封好、造型美；
（2）、密封面堆焊Co硬质合金、耐磨、耐腐、抗磨擦性能好、使用长；
（3）、阀杆调质及表面氮化处理，有良好的抗腐和抗磨擦性能；
（4）、双重密封，性能好；
（5）、阀杆升降位置指示直观；
（6）、零件材料，法兰和对焊尺寸可根据实际工况或用户要求合理选配，符合工程需要。
主要技术规范：
结构形式 | BB-BG-OS&Y |
驱动方式 | 手动 |
气动 | |
设计标准 | DIN3356 |
结构长度 | DIN3202 |
连接法兰 | DIN2543-2545 |
试验和检验 | DIN3230 |
产品性能规范：
公称压力(MPa) | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 适用介质 |
1.6 | 2.4 | 1.76 | -20℃-350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 |
