品牌:锐茨
起订:1件
| 品牌 : | 锐茨 | 型号 : | J41H/Y |
| 连接形式 : | 法兰 | 材质 : | 铸钢 |
| 公称通径 : | DN15-600mm | 适用介质 : | 蒸汽 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 双向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 二通式 |

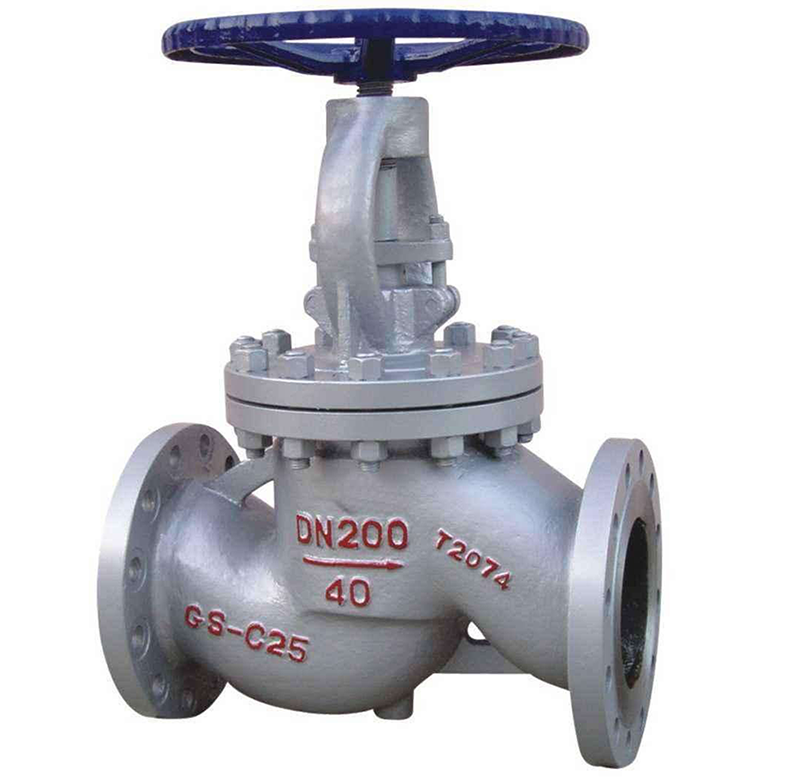

铸钢法兰截止阀概述：
J41H、J41Y铸钢法兰截止阀的启闭件是圆柱形的阀瓣，密封面呈平面或锥面，阀瓣沿流体的中心线作直线运动。国标截止阀只适用于全开和全关，一般不用来调节流量，定做时允许作调节和节流。公称压力1.6MPa-16.0MPa，工作温度-29～550℃的石油、化工、化肥、电力行业等工况的管路上，切断或接通管路介质。驱动方式有手动、齿轮传动、电动、气动等。
结构特点：
1、结构简单，制造和维修比较方便。
2、工作行程小，启闭时间短。
3、密封性好，密封面间磨擦力小，寿命较长。
执行标准：
1、设计规范：GB/T 1223。
2、结构长度：GB/T 12221。
3、法兰连接：JB/T 79。
4、试验与检验：JB/T 9002。
5、产品标识：GB/T 12220。
6、供货规范：JB/T 7928
主要性能参数：
型号 | J41H-16C～160C | J41Y-16C～160C | J41W-16P～160P | |
工作压力（MPa） | 1.6～16.0 | |||
适用温度（℃） | ≤425 | ≤150 | ||
适用介质 | 水、蒸汽、油品 | 弱腐蚀性介质 | ||
材料 | 阀体、阀盖 | 碳素钢 | 铬镍钛不锈钢 | |
阀杆 | 铬不锈钢 | 铬镍钛不锈钢 | ||
密封面 | 堆焊铁基合金 | 堆焊硬基合金 | 本体材料 | |
填料 | 石墨、柔性石墨、 | |||
l.6MPa主要外形及连接尺寸：
1.6MPa | DN | L | D | D1 | D2 | b | n-Φd | H | D0 |
凸面法兰 16C | 10 | 130 | 90 | 60 | 40 | 14 | 4-Φ14 | 198 | 120 |
15 | 130 | 95 | 65 | 45 | 14 | 4-Φ14 | 218 | 120 | |
20 | 150 | 105 | 75 | 55 | 14 | 4-Φ14 | 258 | 140 | |
25 | 160 | 115 | 85 | 65 | 14 | 4-Φ14 | 275 | 140 | |
32 | 180 | 135 | 100 | 78 | 16 | 4-Φ18 | 280 | 160 | |
40 | 200 | 145 | 110 | 85 | 16 | 4-Φ18 | 330 | 180 | |
50 | 230 | 160 | 125 | 100 | 16 | 4-Φ18 | 350 | 200 | |
65 | 290 | 180 | 145 | 120 | 18 | 4-Φ18 | 370 | 280 | |
80 | 310 | 195 | 160 | 135 | 20 | 8-Φ18 | 400 | 280 | |
100 | 350 | 215 | 180 | 155 | 20 | 8-Φ18 | 415 | 320 | |
125 | 400 | 245 | 210 | 185 | 22 | 8-Φ18 | 460 | 360 | |
150 | 480 | 280 | 240 | 210 | 24 | 8-Φ23 | 510 | 450 | |
200 | 600 | 335 | 295 | 265 | 26 | 12-Φ23 | 710 | 500 | |
250 | 650 | 405 | 335 | 320 | 30 | 12-Φ25 | 786 | 550 | |
300 | 750 | 460 | 410 | 375 | 30 | 12-Φ25 | 925 | 600 |
