品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | J44Y/H/W |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | DN15-200mm | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 换向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 截止阀 |
| 类型(通道位置) : | 二通式 |

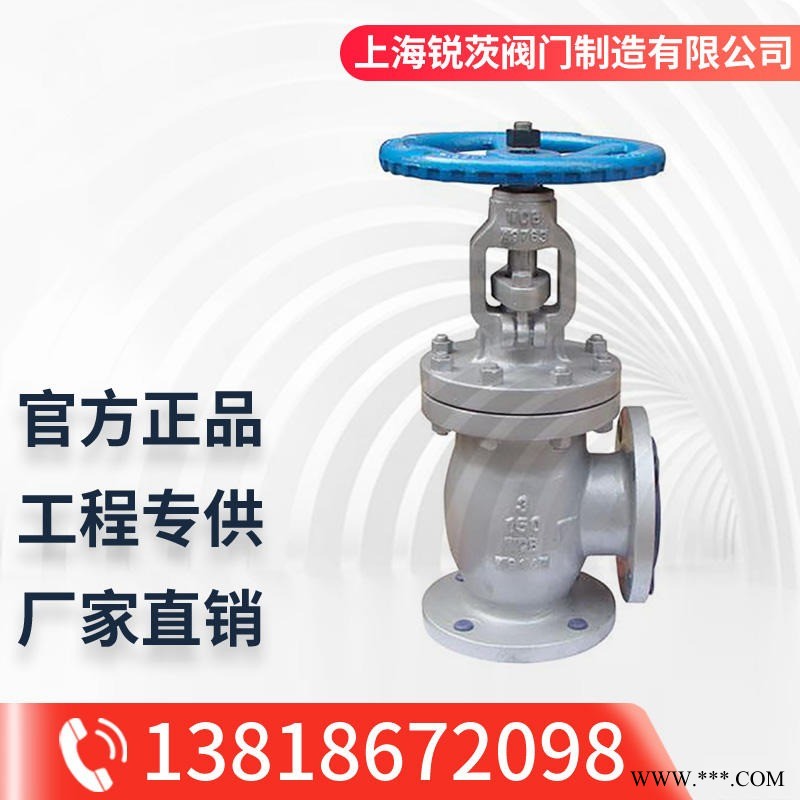

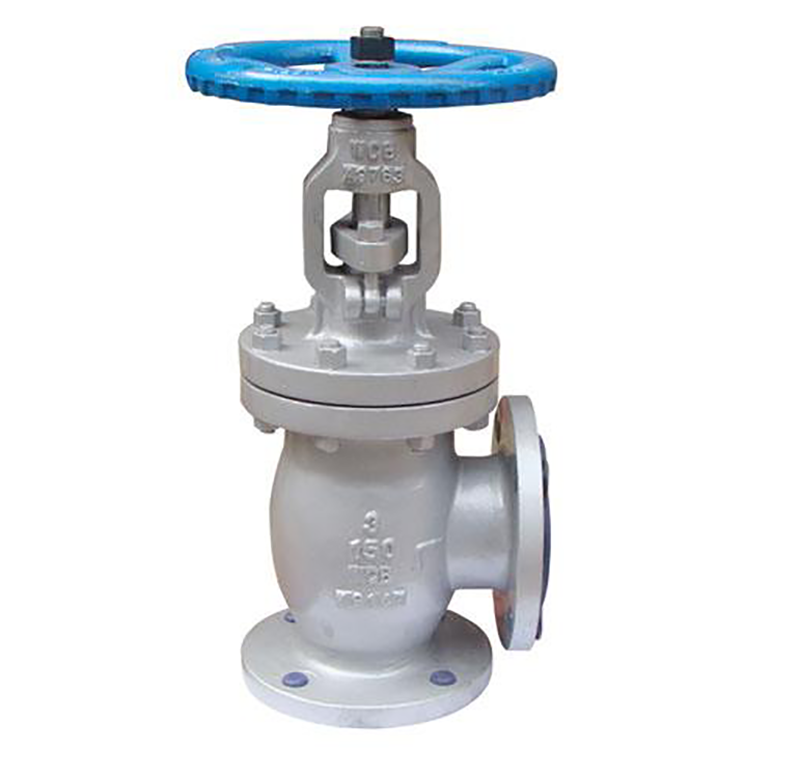

产品概述：
公称压力：PN1.6-4.0(MPa)
公称通径：DN15-300（mm）
应用规范：
遵循规范 | STANDARD |
设计与制造 | GB 12233/GB 12235 |
结构长度 | GB 12221/JB96（长系列） |
结构长度 | GB78/JB79（GB、HG、SH） |
压力试验 | GB/T 13927 |
标志 | GB 12220 |
供货 | GB/T12252 |
1.6MPa主要连接尺寸：
DN | in | L | D | D1 | D2 | f | b | z-φd | Do | H1 | H2 | W |
15 | 1/2 | 65/90 | 95 | 65 | 45 | 2 | 14 | 4-φ14 | 100 | 240 | 265 | 7 |
20 | 3/4 | 75/95 | 105 | 75 | 55 | 2 | 16 | 4-φ14 | 100 | 245 | 270 | 7.5 |
25 | 1 | 80/100 | 115 | 85 | 65 | 2 | 16 | 4-φ14 | 120 | 250 | 275 | 8.5 |
32 | 2 1/4 | 95/105 | 135 | 100 | 78 | 2 | 18 | 4-φ18 | 140 | 260 | 290 | 12 |
40 | 2 1/2 | 100/115 | 145 | 110 | 85 | 2 | 18 | 4-φ18 | 140 | 290 | 325 | 14 |
50 | 2 | 115/125 | 160 | 125 | 100 | 2 | 20 | 4-φ18 | 160 | 300 | 335 | 19 |
65 | 2 1/2 | 145 | 180 | 145 | 120 | 2 | 20 | 4-φ18 | 180 | 355 | 400 | 27 |
80 | 3 | 155 | 195 | 160 | 135 | 2 | 22 | 4-φ18 | 240 | 400 | 450 | 42 |
100 | 4 | 175 | 215 | 180 | 155 | 2 | 24 | 8-φ18 | 240 | 455 | 495 | 50 |
125 | 5 | 200 | 245 | 210 | 185 | 2 | 26 | 8-φ18 | 280 | 530 | 560 | 64 |
150 | 6 | 240/225 | 280 | 240 | 210 | 2 | 28 | 8-φ23 | 320 | 605 | 650 | 85 |
200 | 8 | 275 | 335 | 295 | 265 | 2 | 30 | 8-φ23 | 360 | 650 | 770 | 155 |
