品牌:锐茨
起订:1件
发送询价
| 品牌 : | 锐茨 | 型号 : | DSJ61H |
| 连接形式 : | 焊接 | 材质 : | 铸钢 |
| 公称通径 : | DN10-200 | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 二通式 |
产品概述：

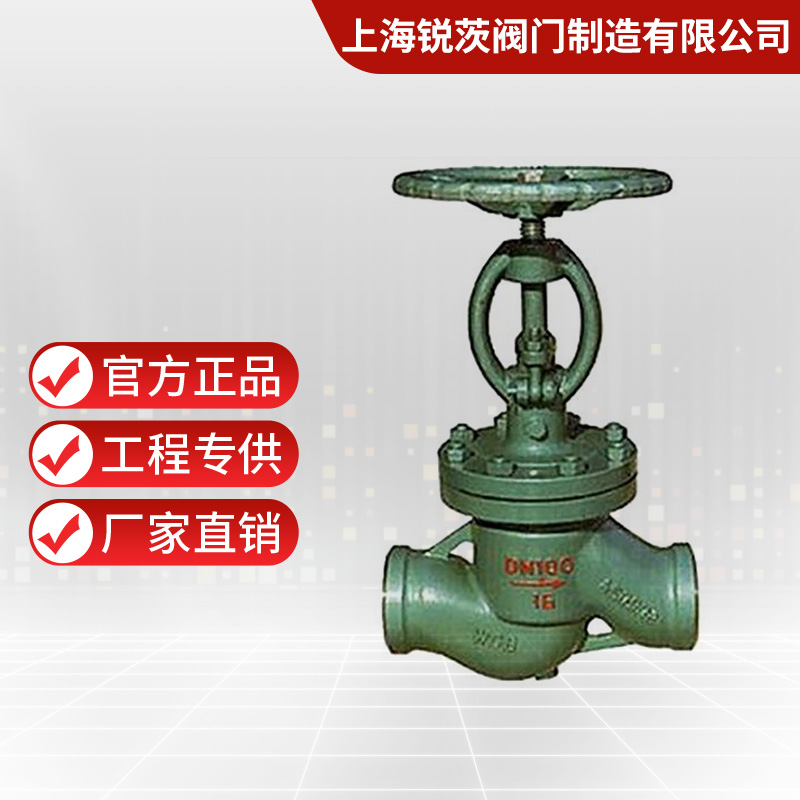

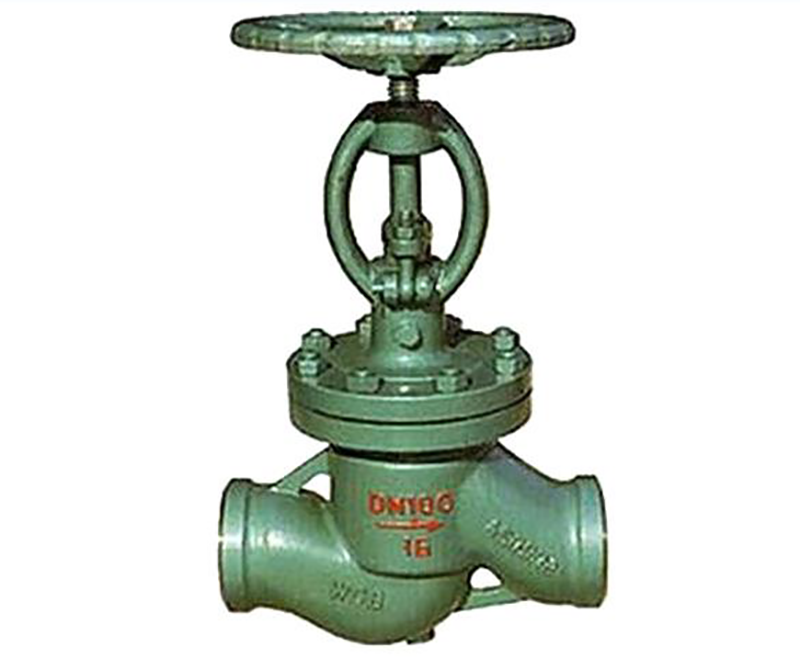

DSJ61H、DSJ61Y焊接式水封截止阀适用于公称压力PN2.5～6.4MPa,工作温度0～450℃的火力电站回水冷凝系统及石油、化工要求与大气隔离的系统管道上，切断或接通管路中的介质。
（1）产品特点：
①、产品按国家标准GB12235，结构新颖，选材合理,造形美。连接端有法兰和焊接，可根据用户不同要求配接。
②、填料函设计成水密封结构，接入0.6~1.6Mpa的水填料，摩擦力小，密封好，能全系统与大气隔离，保证良好的气密性。
③、阀杆经调质和表面氮化处理，有良好的搞腐蚀性和抗擦伤性。
④、结构紧凑，操作灵活，检修方便，使用长。
⑤、倒密封采用不锈钢螺纹连接密封座或本体堆焊奥氏体不锈钢而成，倒密封好。填料更换和维修可在不停机情况下进行，方便快捷不影响系统运行
主要连接尺寸及重量：
公称压力 | 公称通径 | 标准值 | 参考值 | ||||
L | D1 | D2 | DO | H | 质量(kg) | ||
2.5 | 10 | 130 | 10 | 18 | 120 | 272 | 5 |
15 | 130 | 12 | 22 | 120 | 272 | 6 | |
20 | 150 | 19 | 30 | 120 | 280 | 6 | |
25 | 160 | 27 | 36 | 160 | 332 | 8 | |
32 | 180 | 3l | 42 | 160 | 342 | 10 | |
40 | 200 | 39 | 48 | 200 | 395 | 16 | |
50 | 230 | 5l | 61 | 240 | 43l | 23 | |
65 | 290 | 67 | 76 | 280 | 457 | 32 | |
80 | 310 | 80 | 92 | 320 | 505 | 43 | |
100 | 350 | 99 | 112 | 360 | 549 | 58 | |
125 | 400 | 12l | 136 | 400 | 62l | 94 | |
150 | 480 | 145 | 162 | 480 | 705 | 119 | |
200 | 600 | 206 | 224 | 650 | 828 | 165 | |
