品牌:锐茨
起订:1件
发送询价

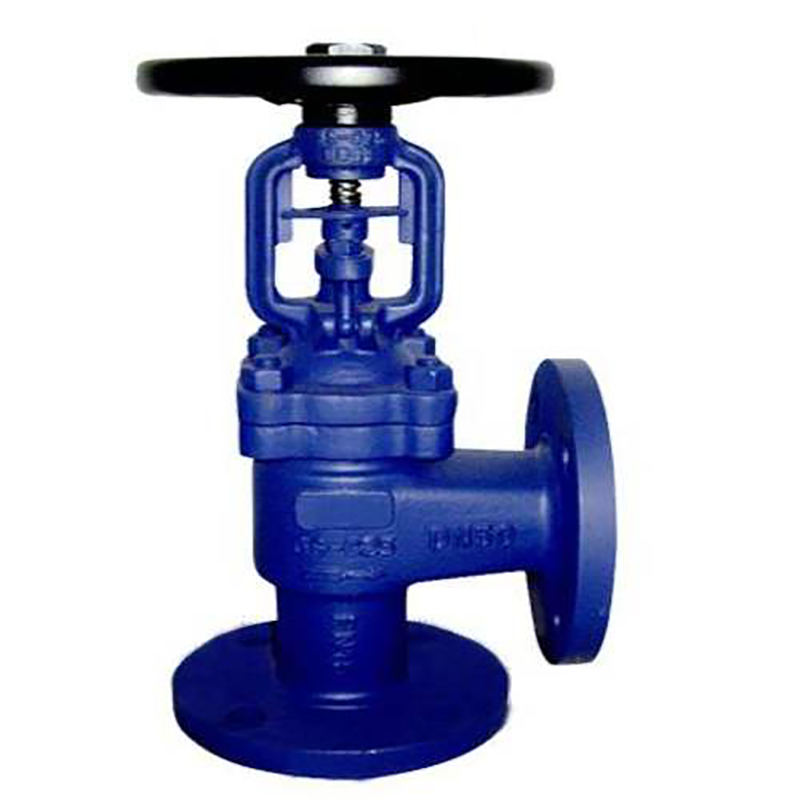

| 品牌 : | 锐茨 | 型号 : | WJ44H、WJ44Y |
| 连接形式 : | 法兰 | 材质 : | 铸钢，不锈钢 |
| 公称通径 : | DN15-350mm | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 换向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀体 | 形态 : | 角式 |
| 类型(通道位置) : | 二通式 |
结构特点：
1、产品结构合理、密封好、造型美；
2、密封面堆焊Co基硬质合金、耐磨、耐腐、抗摩擦性能好、使用长；
3、阀杆调质及表面氮化处理，有好的抗腐和抗摩擦性能；
4、双重密封，性能好；
5、阀杆升降位置指示，直观；
6、零件材质，法兰和对焊编号尺寸可根据实际工况或用户要求合理选配，符合工程需要。
产品性能规范：
公称压力（MPa） | 壳体试验压力(MPa) | 密封试验压力(MPa) | 适用温度(℃) | 使用介质 |
1.6 | 2.4 | 1.76 | ≤350℃ | 水、蒸汽、油品等 |
2.5 | 3.75 | 2.75 | ||
4.0 | 6.0 | 4.4 | ||
6.4 | 9.6 | 7.04 |
1.6MPa主要外形及连接尺寸：
型号 | WJ44H-16 | ||||||||||||||
压力等级 | PN16 | ||||||||||||||
口径 | 15 | 20 | 25 | 32 | 40 | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 | 300 | 350 |
L | 130 | 150 | 160 | 180 | 200 | 230 | 290 | 310 | 350 | 400 | 480 | 600 | 730 | 850 | 980 |
H | 166 | 166 | 172 | 175 | 193 | 195 | 213 | 227 | 294 | 325 | 355 | 440 | 580 | 620 | 785 |
W | 120 | 140 | 140 | 180 | 200 | 220 | 260 | 280 | 300 | 340 | 400 | 450 | 450 | 500 | 500 |
重量（kg） | 4 | 5 | 6 | 10 | 13 | 18 | 25 | 30 | 40 | 50 | 100 | 180 | 300 | 450 | 670 |
