| 品牌 : | 锐茨 | 型号 : | J49H |
| 材质 : | 不锈钢 | 连接形式 : | 法兰 |
| 工作温度 : | 高温 | 压力环境 : | 高压 |
| 驱动方式 : | 手动 | 试验压力 : | 320 |
| 公称通径 : | DN6-40 | 标准 : | 国标 |
| 流动方向 : | 单向 | 零部件及配件 : | 阀体 |
| 用途 : | 截止 | 适用介质 : | 水 |
| 类型(通道位置) : | 直角式 |

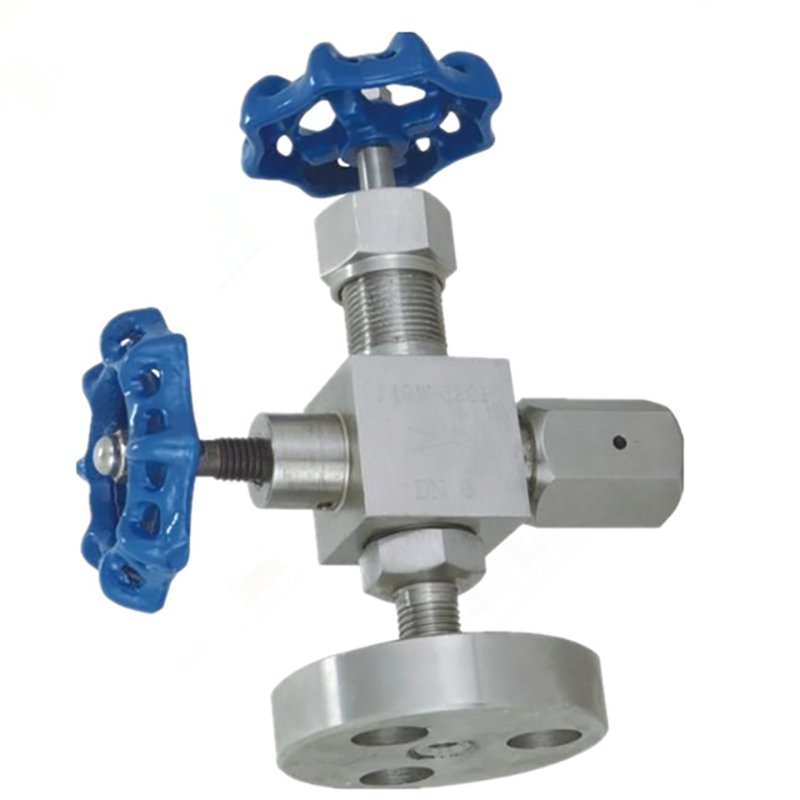

一、结构形式J49型压力计用截止阀
J49型压力计用截止阀的用途,工作原理技术性能和J29型压力计用截止阀相同,其结构基本相同。所不同的只是连接形式不同,该阀一端用焊纹连接另一端则用法兰连接。
二、应用规范：
1、设计制造:GB/T12224-1989和JB/T7747-1995
2、连接方式: 1.管接头内螺纹连接2.法兰式连接
3、结构特征:1.锥面密封2.浮动阀瓣
4、阀门检验和试验:GB/T13927-1992
5、材料:1.碳钢按GB/T12228-1989的规定2.不锈钢GB/T1220-1989的规定
三、性能规范:
1. 公称压力:6.4-32Mpa
2. 适用温度:≤425℃
3.适用介质:水 蒸汽 油品等
四、主要外形尺寸
规格 | M1 | A | B | C | N-Φ | L1 | L2 | H | Dｏ | 重量(KG) |
DN6 | M20х1.5 | 42 | 70 | 16 | 3-Φ16 | 62 | 60 | 86 | 63 | 1.2 |
DN10 | M20х1.5 | 42 | 70 | 16 | 3-Φ16 | 62 | 60 | 86 | 63 | 1.2 |
