| 品牌 : | 锐茨 | 型号 : | YJF-L、B、H |
| 连接形式 : | 焊接 | 材质 : | 不锈钢 |
| 公称通径 : | DN3-50 | 适用介质 : | 各种高腐蚀化学介质 |
| 压力环境 : | 高压 | 工作温度 : | 高温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 阀杆 | 形态 : | 针式 |
| 类型(通道位置) : | 直通式 |
产品概述：

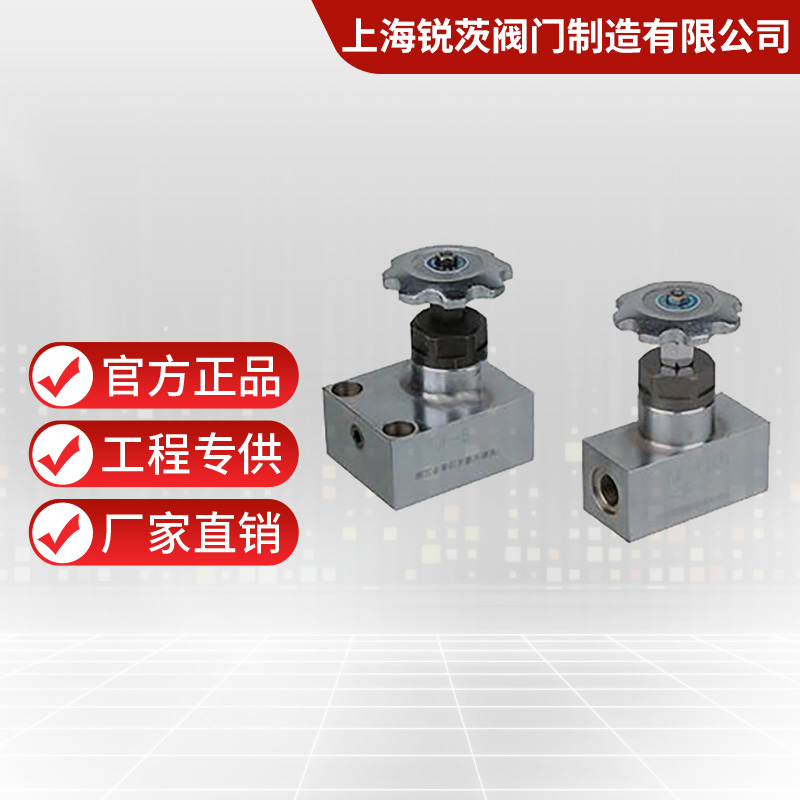

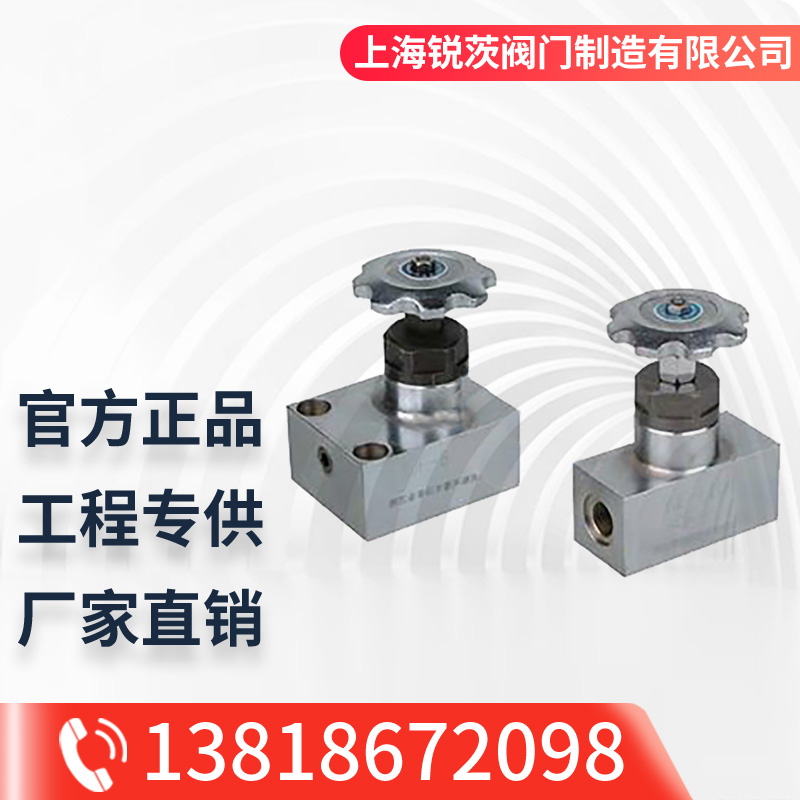

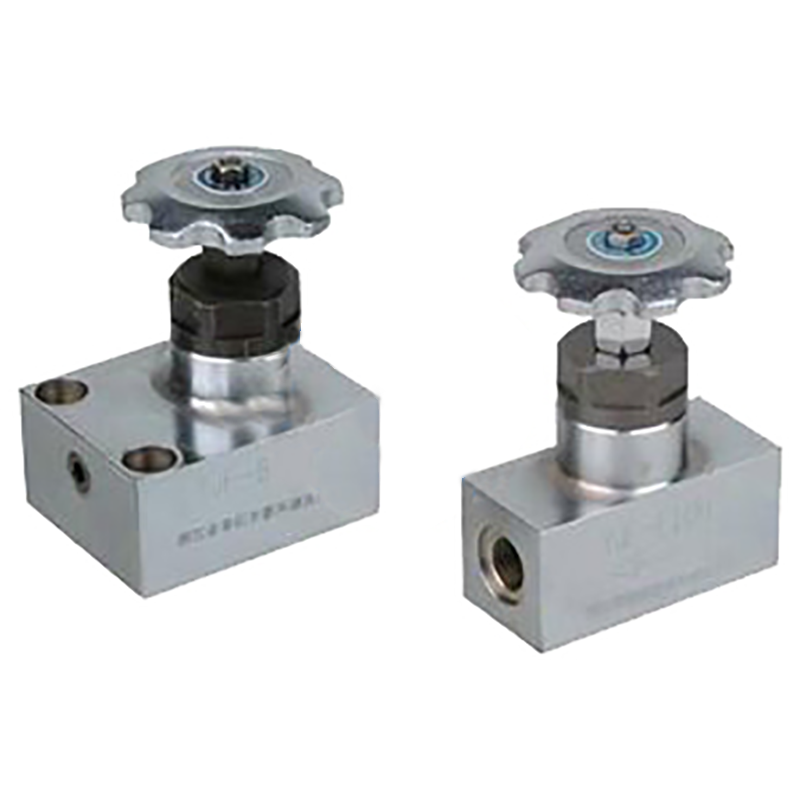

YJF-L、YJF-B、YJF-F液压截止阀是依据国外资料研制而成。主要用于液压系统管路、集成油路中控制油液的流通和截止。其阀芯为液压平衡式，开启力小、密封性能好。操作方便、外观美等特点。本系列高压截止球阀主要有阀体、阀芯、阀杆、手轮等组成。阀体采用钢质锻件，表面进行镀铬处理。本系列高压截止阀主要有三连接方式：内螺纹连接、法兰连接和板式连接。
技术参数：
①名称代号：高压截止阀
②连接形式：L－内螺纹连接式F－法兰连接式B－板式连接
③公称能径：3～50mm
④公称通径：H-31.5Mpa
⑤公称压力：31.5MPa
⑥适用介质：矿物油、水－乙二醇和乳化液
⑦介质温度：-20℃～+65℃
YJF-L主要外形及连接尺寸：
型号 | DN | 基本尺寸（mm） | 重量 | ||||||
L | L1 | H | D | D2 | S | DM | |||
YJF-L3H | 3 | 50 | 12 | 103 | 3 | 52 | 24 | M10×1 | 0.3 |
YJF-L6H | 6 | 80 | 12 | 148 | 6 | 52 | 38 | M12×1.5 | 1.0 |
YJF-L8H | 8 | 90 | 14 | 155 | 8 | 72 | 46 | M14×1.5 | 1.5 |
YJF-L10H | 10 | 90 | 16 | 158 | 10 | 72 | 54 | M18×1.5 | 2.0 |
YJF-L15H | 15 | 90 | 18 | 161 | 15 | 72 | 54 | M22×1.5 | 2.5 |
YJF-L20H | 20 | 120 | 20 | 189 | 20 | 125 | 58 | M27×2 | 4.0 |
YJF-L25H | 25 | 135 | 22 | 208 | 24 | 125 | 68 | M33×2 | 6.5 |
YJF-L32H | 32 | 150 | 24 | 228 | 30 | 160 | 76 | M42×2 | 11.0 |
