| 品牌 : | 锐茨 | 型号 : | KJ41F |
| 连接形式 : | 法兰 | 材质 : | 不锈钢 |
| 公称通径 : | DN15-DN250mm | 适用介质 : | 水 |
| 压力环境 : | 常压 | 工作温度 : | 常温 |
| 标准 : | 国标 | 外形 : | 中型 |
| 流动方向 : | 单向 | 驱动方式 : | 手动 |
| 零部件及配件 : | 配件 | 形态 : | 柱塞式 |
| 类型(通道位置) : | 二通式 |

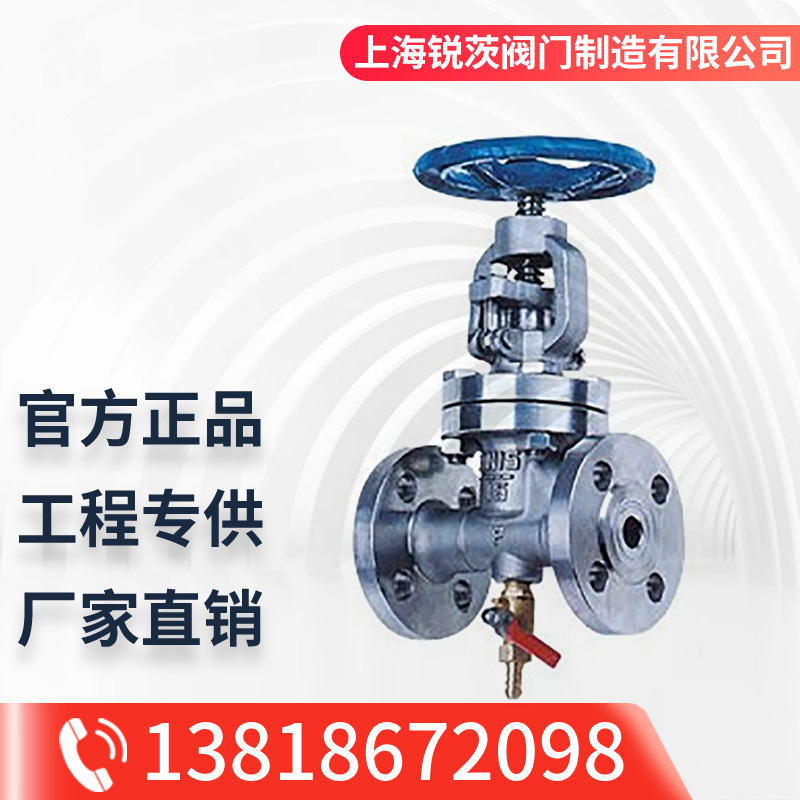

抗生素截止阀产品简介：
KJ41F抗生素截止阀主要应用于生物发酵、医药和啤酒发酵等领域，底部可以根据客户需要开设排泄孔，耐高温使用寿命长，无死角达到零泄漏水平。
主要性能规范：
公称压力 | 1.6 | MPa | |
试验压力 | 强度试验 | 2.4 | |
密封试验 | 1.76 | ||
上密封试验 | 1.76 | ||
气密封试验 | 0.6 | ||
高工作温度 | 120 | ℃ | |
抗生素截止阀主要外形尺寸和连接尺寸(mm)：
公称通径(DN) | 公称压力(Mpa) | 工作压力(Mpa) | L | D | D1 | Z-ø | H1 | H2 | D0 | 重量(kg) |
15 | 1.6 | 1.6 | 130 | 95 | 65 | 4-14 | 190 | 200 | 100 | 5.5 |
20 | 150 | 105 | 75 | 4-14 | 230 | 245 | 120 | 7.5 | ||
25 | 160 | 115 | 85 | 4-14 | 238 | 258 | 140 | 8.5 | ||
40 | 200 | 150 | 110 | 4-18 | 285 | 310 | 160 | 15.5 | ||
50 | 230 | 165 | 125 | 4-18 | 305 | 335 | 200 | 19 | ||
65 | 290 | 185 | 145 | 4-18 | 325 | 355 | 240 | 22 | ||
80 | 310 | 200 | 160 | 8-18 | 395 | 435 | 280 | 31 | ||
100 | 350 | 220 | 180 | 8-18 | 440 | 495 | 300 | 44.5 |
